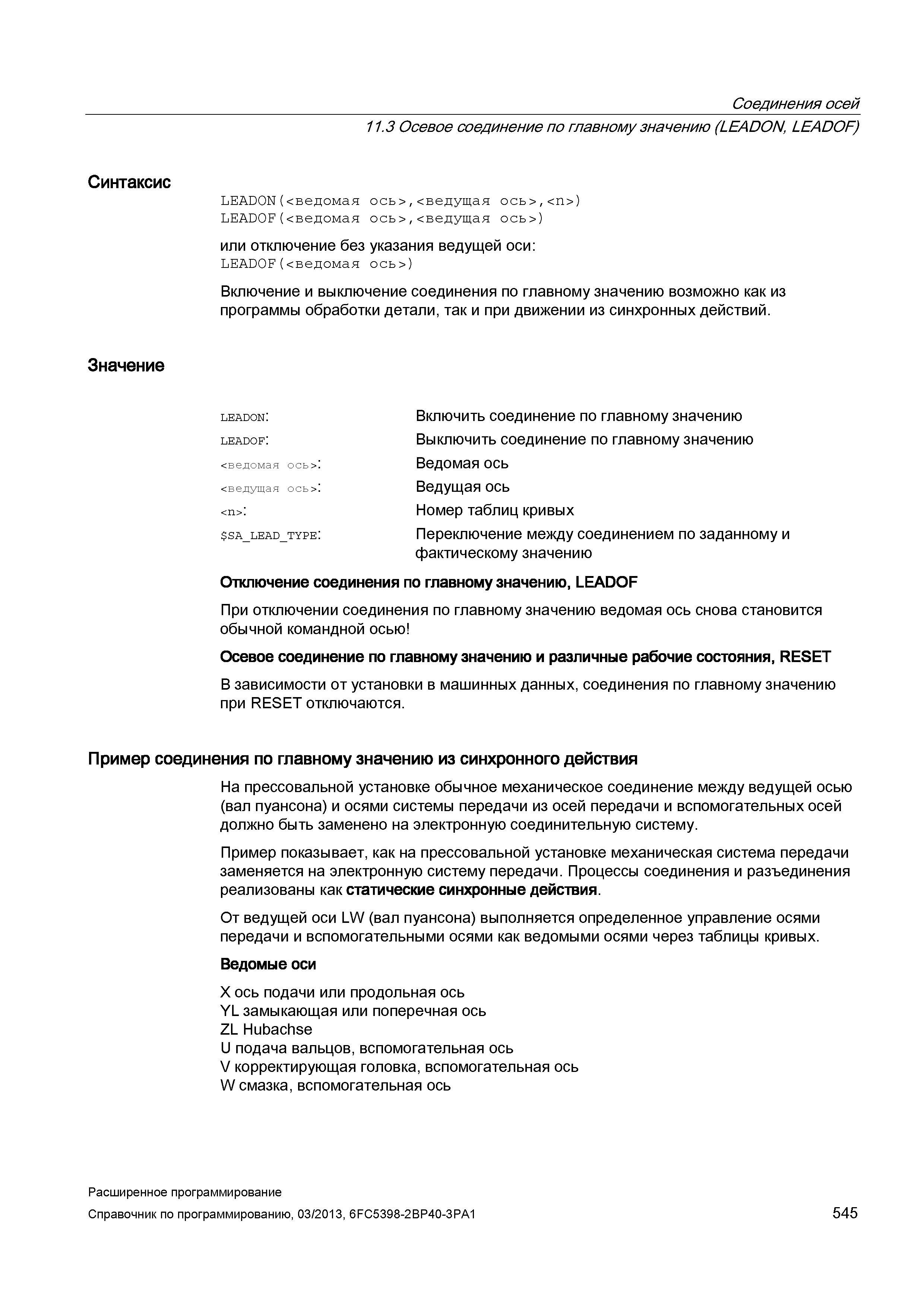

Соединения осей 11.3 Осевое соединение по главному значению (LEADON, LEADOF) Синтаксис LEADON(<ведомая ось>,<ведущая ось>,<п>) LEADOF(<ведомая ось>,<ведущая ось>) или отключение без указания ведущей оси: LEADOF(<ведомая ось>) Включение и выключение соединения по главному значению возможно как из программы обработки детали, так и при движении из синхронных действий. Значение leadon: Включить соединение по главному значению leadof: Выключить соединение по главному значению < ведомая ось > : Ведомая ось < ведущая ось > : Ведущая ось : Номер таблиц кривых sa_lead_type: Переключение между соединением по заданному и фактическому значению Отключение соединения по главному значению, LEADOF При отключении соединения по главному значению ведомая ось снова становится обычной командной осью Осевое соединение по главному значению и различные рабочие состояния, RESET В зависимости от установки в машинных данных, соединения по главному значению при RESET отключаются. Пример соединения по главному значению из синхронного действия На прессовальной установке обычное механическое соединение между ведущей осью (вал пуансона) и осями системы передачи из осей передачи и вспомогательных осей должно быть заменено на электронную соединительную систему. Пример показывает, как на прессовальной установке механическая система передачи заменяется на электронную систему передачи. Процессы соединения и разъединения реализованы как статические синхронные действия. От ведущей оси LW (вал пуансона) выполняется определенное управление осями передачи и вспомогательными осями как ведомыми осями через таблицы кривых. Ведомые оси X ось подачи или продольная ось YL замыкающая или поперечная ось ZL Hubachse U подача вальцов, вспомогательная ось V корректирующая головка, вспомогательная ось W смазка, вспомогательная ось Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 545
