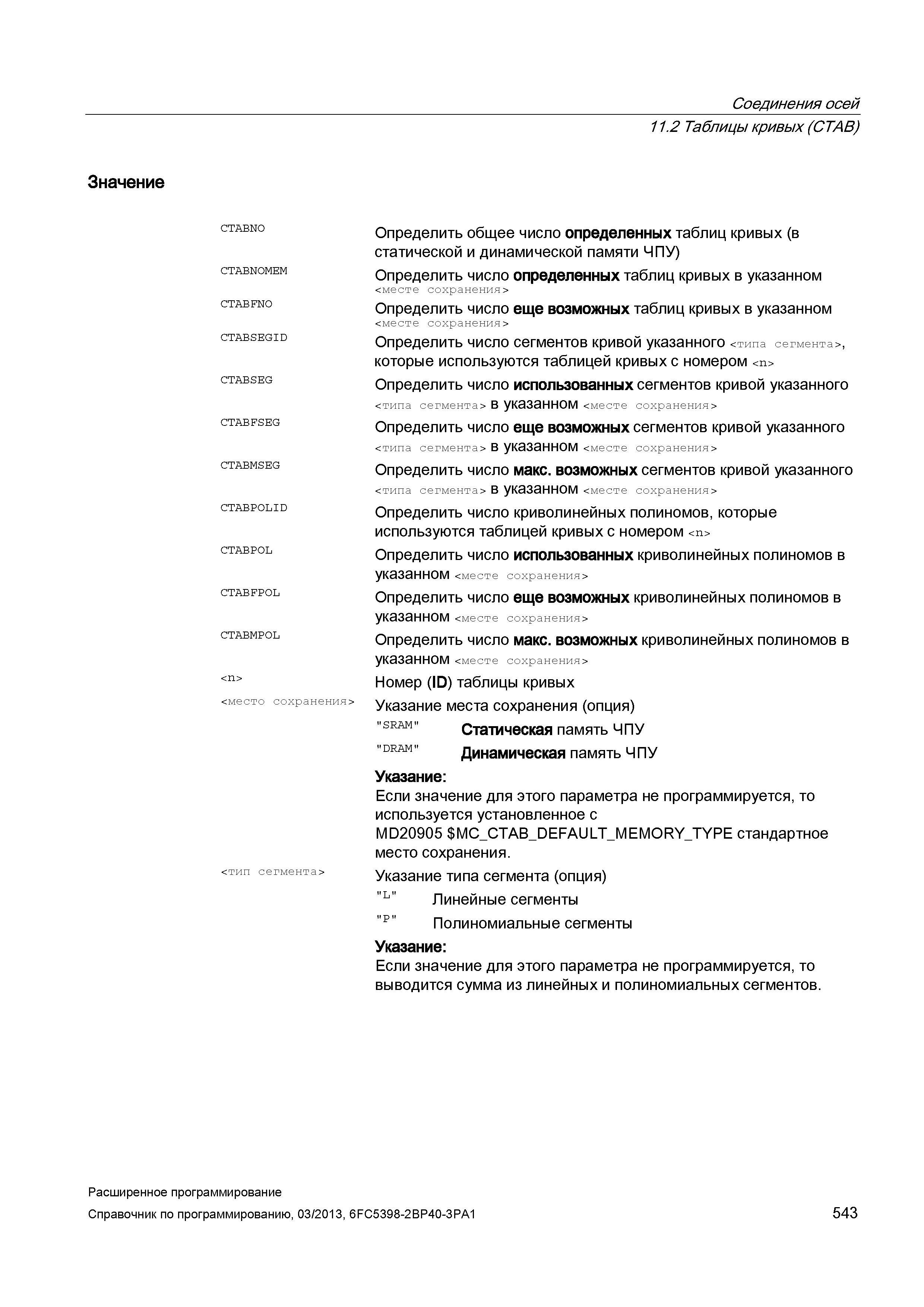

543 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.543

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 543 0543 Lab2u

Соединения осей 11.2 Таблицы кривых (CTAB) Значение CTABN0MEM CTABFN0 CTABSEGID CTABSEG CTABFSEG CTABMSEG CTABP0LID CTABFP0L CTABMP0L <место сохранения> < тип сегмента > Определить общее число определенных таблиц кривых (в статической и динамической памяти ЧПУ) Определить число определенных таблиц кривых в указанном <месте сохранения > Определить число еще возможных таблиц кривых в указанном <месте сохранения > Определить число сегментов кривой указанного < типа сегмента > , которые используются таблицей кривых с номером Определить число использованных сегментов кривой указанного < типа сегмента > в указанном <месте сохранения > Определить число еще возможных сегментов кривой указанного < типа сегмента > в указанном <месте сохранения > Определить число макс. возможных сегментов кривой указанного < типа сегмента > в указанном <месте сохранения > Определить число криволинейных полиномов, которые используются таблицей кривых с номером Определить число использованных криволинейных полиномов в указанном <месте сохранения> Определить число еще возможных криволинейных полиномов в указанном <месте сохранения> Определить число макс. возможных криволинейных полиномов в указанном <месте сохранения> Номер (ID) таблицы кривых Указание места сохранения (опция) "SRAM" Статическая память ЧПУ "DRAM" Динамическая память ЧПУ Указание: Если значение для этого параметра не программируется, то используется установленное с MD20905 MC_CTAB_DEFAULT_MEMORY_TYPE стандартное место сохранения. Указание типа сегмента (опция) "L" Линейные сегменты "P" Полиномиальные сегменты Указание: Если значение для этого параметра не программируется, то выводится сумма из линейных и полиномиальных сегментов. CTABNO CTABPOL Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 543
