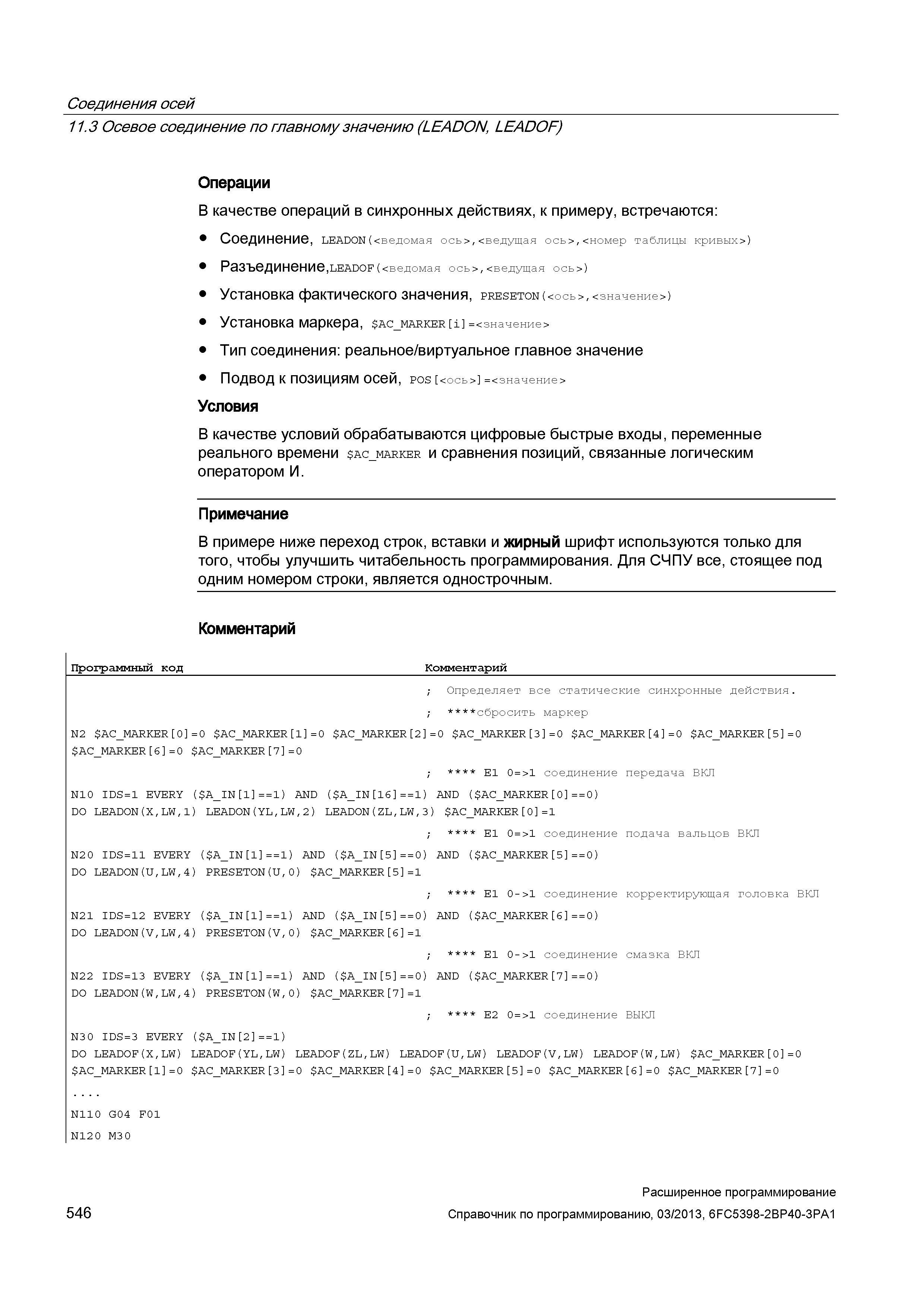

Соединения осей 11.3 Осевое соединение по главному значению (LEADON, LEADOF) Операции В качестве операций в синхронных действиях, к примеру, встречаются: Соединение, LEAD0N(<ведомая ось>,<ведущая ось>,<номер таблицы кривых>) Разъединение ,LEAD0F(<ведомая ось>,<ведущая ось>) Установка фактического значения, PRESET0N(<ось>,<значение>) Установка маркера, AC_MARKER i =<значение> Тип соединения: реальное/виртуальное главное значение Подвод к позициям осей , P0S <ось> =<значение> Условия В качестве условий обрабатываются цифровые быстрые входы, переменные реального времени ac_marker и сравнения позиций, связанные логическим оператором И. Примечание В примере ниже переход строк, вставки и жирный шрифт используются только для того, чтобы улучшить читабельность программирования. Для СЧПУ все, стоящее под одним номером строки, является однострочным. Комментарий Программный код Комментарий ; Определяет все статические синхронные действия. ; ****сбросить маркер N2 AC_MARKER 0 =0 AC_MARKER 1 =0 AC_MARKER 2 =0 AC_MARKER 3 =0 AC_MARKER 4 =0 AC_MARKER 5 =0 AC_MARKER 6 =0 AC_MARKER 7 =0 ; **** E1 0=>1 соединение передача ВКЛ N10 IDS = 1 EVERY ( A_IN 1 = = 1) AND ( A_IN 16 = = 1) AND ( AC_MARKER 0 = = 0) DO LEAD0N(X,LW,1) LEAD0N(YL,LW,2) LEAD0N(ZL,LW,3) AC_MARKER 0 =1 ; **** E1 0=>1 соединение подача вальцов ВКЛ N20 IDS = 11 EVERY ( A_IN 1 = = 1) AND ( A_IN 5 = = 0) AND ( AC_MARKER 5 = = 0) DO LEAD0N(U,LW,4) PRESET0N(U,0) AC_MARKER 5 =1 ; **** E1 0->1 соединение корректирующая головка ВКЛ N21 IDS = 12 EVERY ( A_IN 1 = = 1) AND ( A_IN 5 = = 0) AND ( AC_MARKER 6 = = 0) DO LEAD0N(V,LW,4) PRESET0N(V,0) AC_MARKER 6 =1 ; **** E1 0->1 соединение смазка ВКЛ N22 IDS = 13 EVERY ( A_IN 1 = = 1) AND ( A_IN 5 = = 0) AND ( AC_MARKER 7 = = 0) DO LEAD0N(W,LW,4) PRESET0N(W,0) AC_MARKER 7 =1 ; **** E2 0=>1 соединение ВЫКЛ N3 0 IDS = 3 EVERY ( A_IN 2 = = 1) DO LEAD0F(X,LW) LEAD0F(YL,LW) LEAD0F(ZL,LW) LEAD0F(U,LW) LEAD0F(V,LW) LEAD0F(W,LW) AC_MARKER 0 =0 AC_MARKER 1 =0 AC_MARKER 3 =0 AC_MARKER 4 =0 AC_MARKER 5 =0 AC_MARKER 6 =0 AC_MARKER 7 =0 N110 G04 F01 N120 M30 546 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
