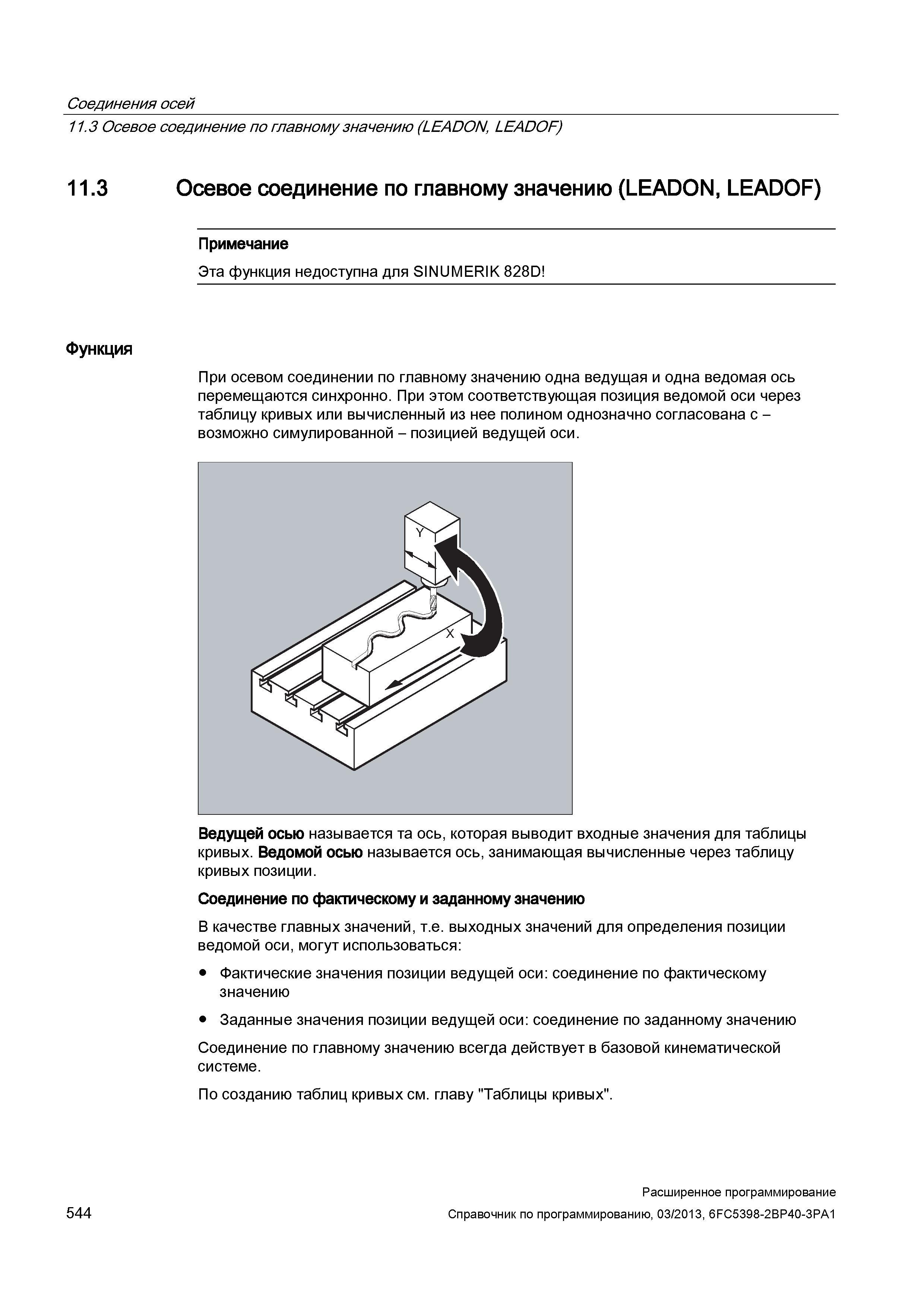

Соединения осей 11.3 Осевое соединение по главному значению (LEADON, LEADOF) 11.3 Осевое соединение по главному значению (LEADON, LEADOF) Примечание Эта функция недоступна для SINUMERIK 828D Функция При осевом соединении по главному значению одна ведущая и одна ведомая ось перемещаются синхронно. При этом соответствующая позиция ведомой оси через таблицу кривых или вычисленный из нее полином однозначно согласована с -возможно симулированной - позицией ведущей оси. Ведущей осью называется та ось, которая выводит входные значения для таблицы кривых. Ведомой осью называется ось, занимающая вычисленные через таблицу кривых позиции. Соединение по фактическому и заданному значению В качестве главных значений, т.е. выходных значений для определения позиции ведомой оси, могут использоваться: Фактические значения позиции ведущей оси: соединение по фактическому значению Заданные значения позиции ведущей оси: соединение по заданному значению Соединение по главному значению всегда действует в базовой кинематической системе. По созданию таблиц кривых см. главу "Таблицы кривых". 544 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
