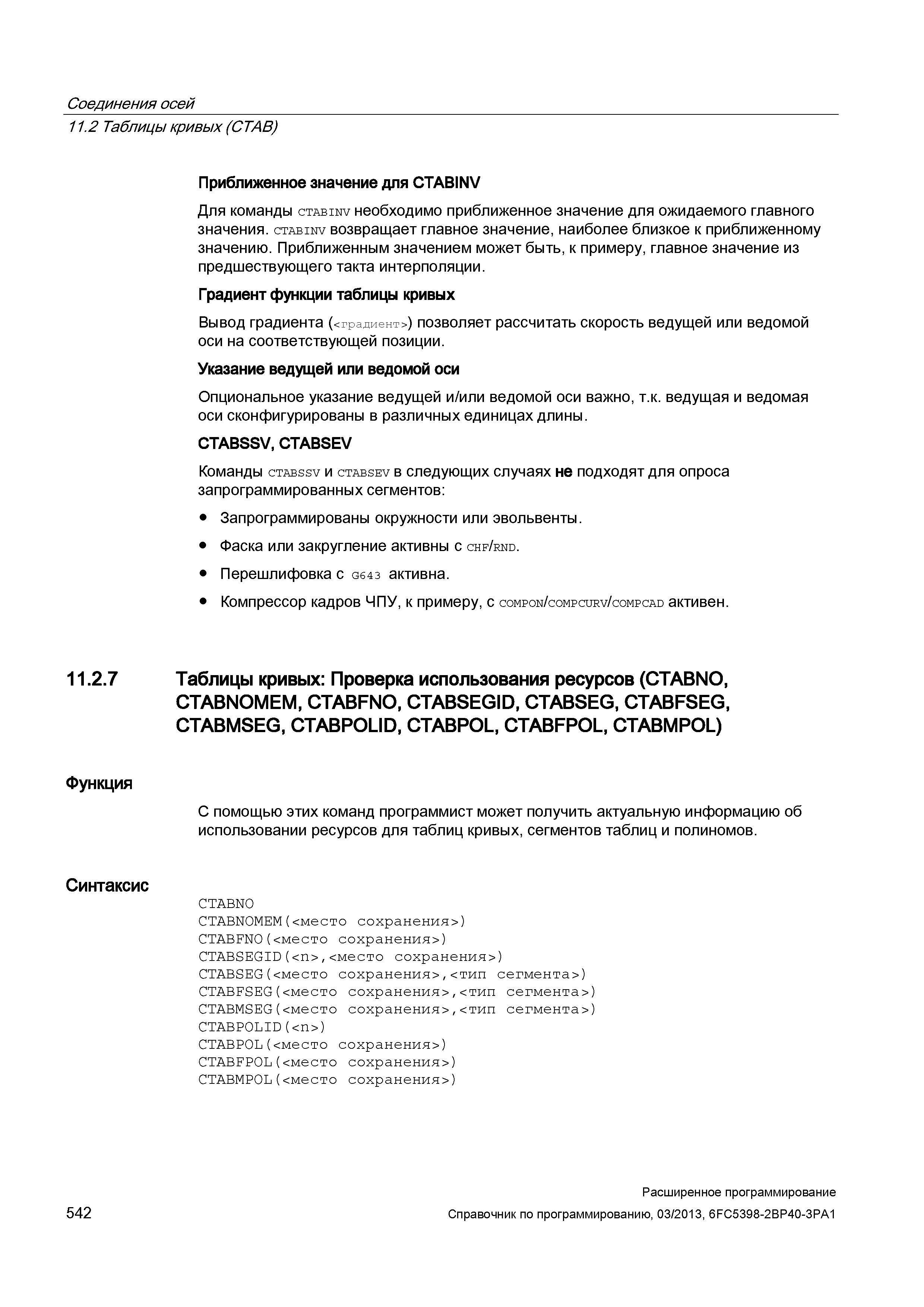

Соединения осей 11.2 Таблицы кривых (CTAB) Приближенное значение для CTABINV Для команды ctabinv необходимо приближенное значение для ожидаемого главного значения. ctabinv возвращает главное значение, наиболее близкое к приближенному значению. Приближенным значением может быть, к примеру, главное значение из предшествующего такта интерполяции. Градиент функции таблицы кривых Вывод градиента (<градиент>) позволяет рассчитать скорость ведущей или ведомой оси на соответствующей позиции. Указание ведущей или ведомой оси Опциональное указание ведущей и/или ведомой оси важно, т.к. ведущая и ведомая оси сконфигурированы в различных единицах длины. CTABSSV, CTABSEV Команды ctabssv и ctabsev в следующих случаях не подходят для опроса запрограммированных сегментов: Запрограммированы окружности или эвольвенты. Фаска или закругление активны с chf/rnd. Перешлифовка с G643 активна. Компрессор кадров ЧПУ, к примеру, с compon/compcurv/compcad активен. 11.2.7 Таблицы кривых: Проверка использования ресурсов (CTABNO, CTABNOMEM, CTABFNO, CTABSEGID, CTABSEG, CTABFSEG, CTABMSEG, CTABPOLID, CTABPOL, CTABFPOL, CTABMPOL) Функция С помощью этих команд программист может получить актуальную информацию об использовании ресурсов для таблиц кривых, сегментов таблиц и полиномов. Синтаксис CTABNO CTABNOMEM(<место сохранения>) CTABFNO(<место сохранения>) CTABSEGID(,<место сохранения>) CTABSEG(<место сохранения>,<тип сегмента>) CTABFSEG(<место сохранения>,<тип сегмента>) CTABMSEG(<место сохранения>,<тип сегмента>) CTABPOLID() CTABPOL(<место сохранения>) CTABFPOL(<место сохранения>) CTABMPOL(<место сохранения>) 542 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
