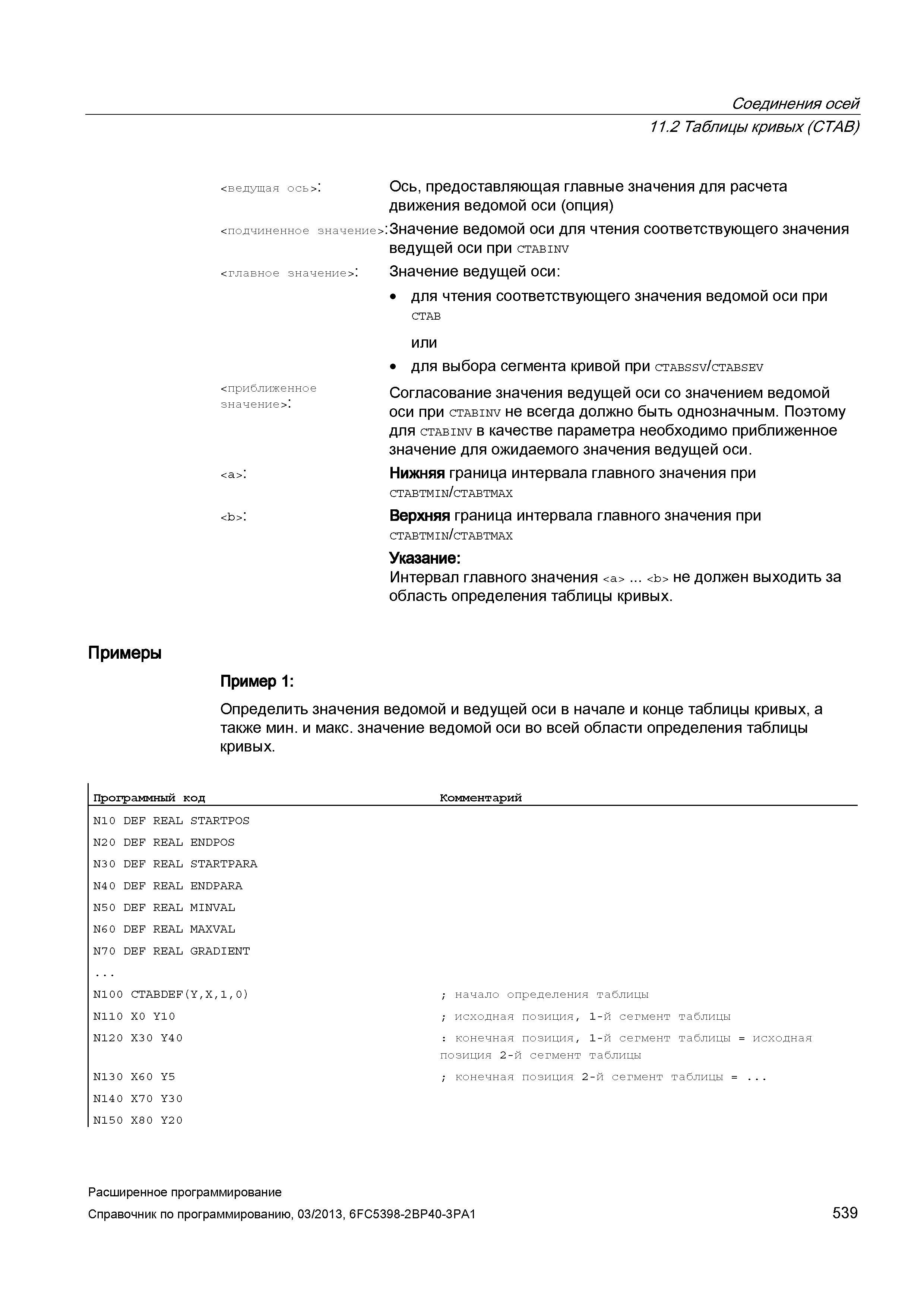

Соединения осей 11.2 Таблицы кривых (CTAB) <ведущая ось> : Ось, предоставляющая главные значения для расчета движения ведомой оси (опция) <подчиненное значение> :Значение ведомой оси для чтения соответствующего значения ведущей оси при ctabinv <главное значение> : Значение ведущей оси: для чтения соответствующего значения ведомой оси при CTAB или для выбора сегмента кривой при ctabssv/ctabsev Согласование значения ведущей оси со значением ведомой оси при ctabinv не всегда должно быть однозначным. Поэтому для ctabinv в качестве параметра необходимо приближенное значение для ожидаемого значения ведущей оси. Нижняя граница интервала главного значения при ctabtmin/ctabtmax Верхняя граница интервала главного значения при ctabtmin/ctabtmax Указание: Интервал главного значения ... <ь> не должен выходить за область определения таблицы кривых. Определить значения ведомой и ведущей оси в начале и конце таблицы кривых, а также мин. и макс. значение ведомой оси во всей области определения таблицы кривых. Программный код Комментарий N10 DEF REAL STARTPOS N2 0 DEF REAL ENDPOS N3 0 DEF REAL STARTPARA N4 0 DEF REAL ENDPARA N5 0 DEF REAL MINVAL N6 0 DEF REAL MAXVAL N7 0 DEF REAL GRADIENT N100 CTABDEF(Y,X,1,0) N110 X0 Y10 N120 X30 Y4 0 N130 X60 Y5 N140 X7 0 Y3 0 N150 X8 0 Y2 0 ; начало определения таблицы ; исходная позиция, 1-й сегмент таблицы : конечная позиция, 1-й сегмент таблицы = исходная позиция 2-й сегмент таблицы ; конечная позиция 2-й сегмент таблицы = ... <приближенное значение>: <ь>: Примеры Пример 1: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 539
