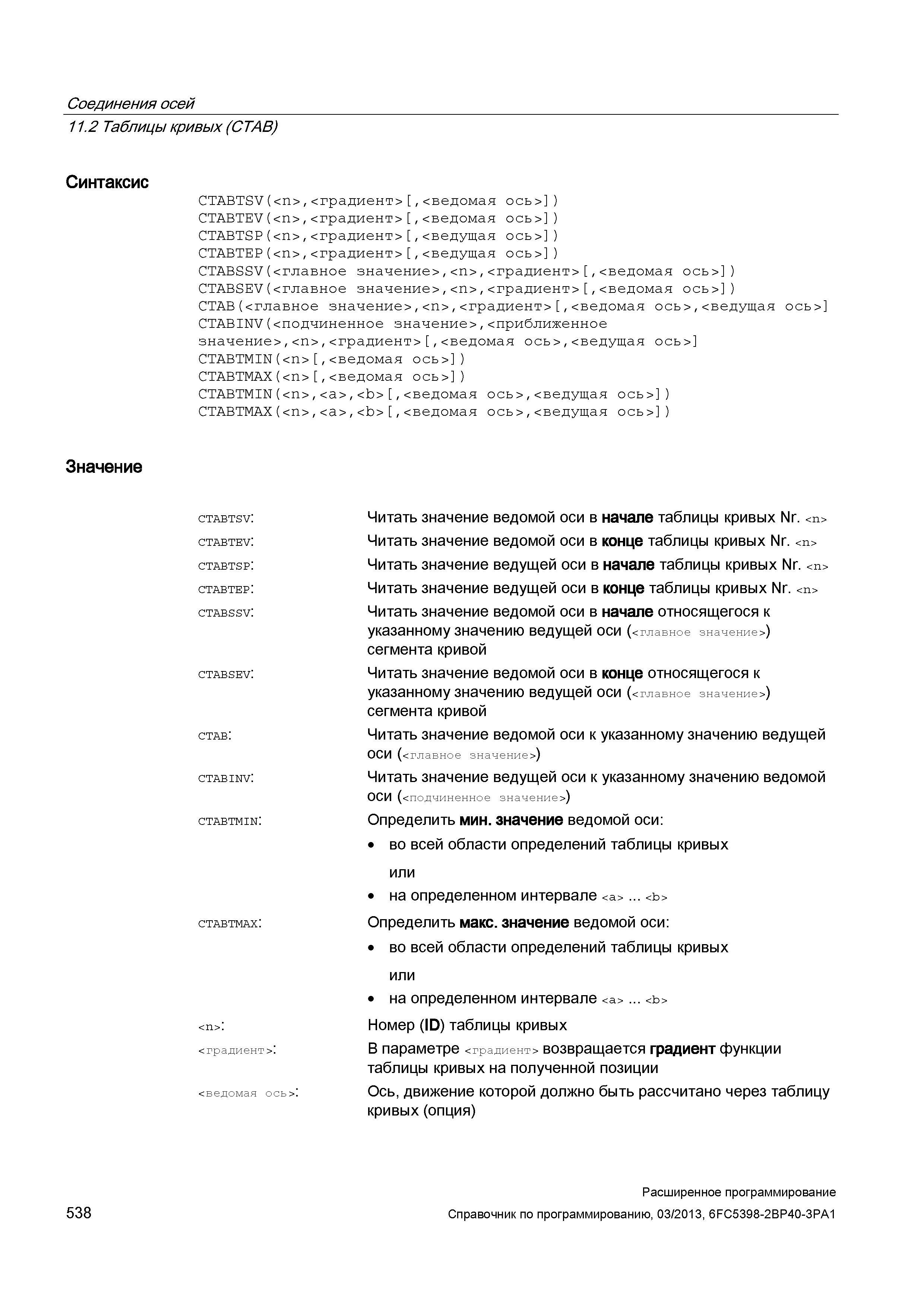

Соединения осей 11.2 Таблицы кривых (CTAB) Синтаксис CTABTSV(,<градиент> ,<ведомая ось > ) СТАВТЕ¥(<п>,<градиент> ,<ведомая ось > ) CTABTSP(,<градиент> ,<ведущая ось> ) CTABTEP(<п>,<градиент> ,<ведущая ось> ) CTABSSV(<главное значение>,<п>,<градиент> ,<ведомая ось> ) CTABSEV(<главное значение>,<п>,<градиент> ,<ведомая ось> ) СТАВ(<главное значение>,<п>,<градиент> ,<ведомая ось>,<ведущая ось> СТАВ1№У(<подчиненное значение>,<приближенное значение>,<п>,<градиент> ,<ведомая ось>,<ведущая ось> СТАВТИШ(<п> ,<ведомая ось> ) СТАВТИАХ(<п> ,<ведомая ось> ) СТАВТИШ(<п>,<а>,<Ь> ,<ведомая ось>,<ведущая ось> ) СТАВТИАХ(<п>,<а>,<Ь> ,<ведомая ось>,<ведущая ось> ) Значение CTABTSV: CTABTEV: ctabtsp: ctabtep: ctabssv: CTABSEV: ctab: ctabinv: CTABTMIN: ctabtmax: : <градиент>: <ведомая ось>. Читать значение ведомой оси в начале таблицы кривых Nr. <п> Читать значение ведомой оси в конце таблицы кривых Nr. <п> Читать значение ведущей оси в начале таблицы кривых Nr. <п> Читать значение ведущей оси в конце таблицы кривых Nr. <п> Читать значение ведомой оси в начале относящегося к указанному значению ведущей оси (<главное значение>) сегмента кривой Читать значение ведомой оси в конце относящегося к указанному значению ведущей оси (<главное значение>) сегмента кривой Читать значение ведомой оси к указанному значению ведущей оси ( <главное значение>) Читать значение ведущей оси к указанному значению ведомой оси ( <подчиненное значение>) Определить мин. значение ведомой оси: во всей области определений таблицы кривых или на определенном интервале <а> ... <ь> Определить макс. значение ведомой оси: во всей области определений таблицы кривых или на определенном интервале <а> ... <ь> Номер (ID) таблицы кривых В параметре <градиент> возвращается градиент функции таблицы кривых на полученной позиции Ось, движение которой должно быть рассчитано через таблицу кривых (опция) 538 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
