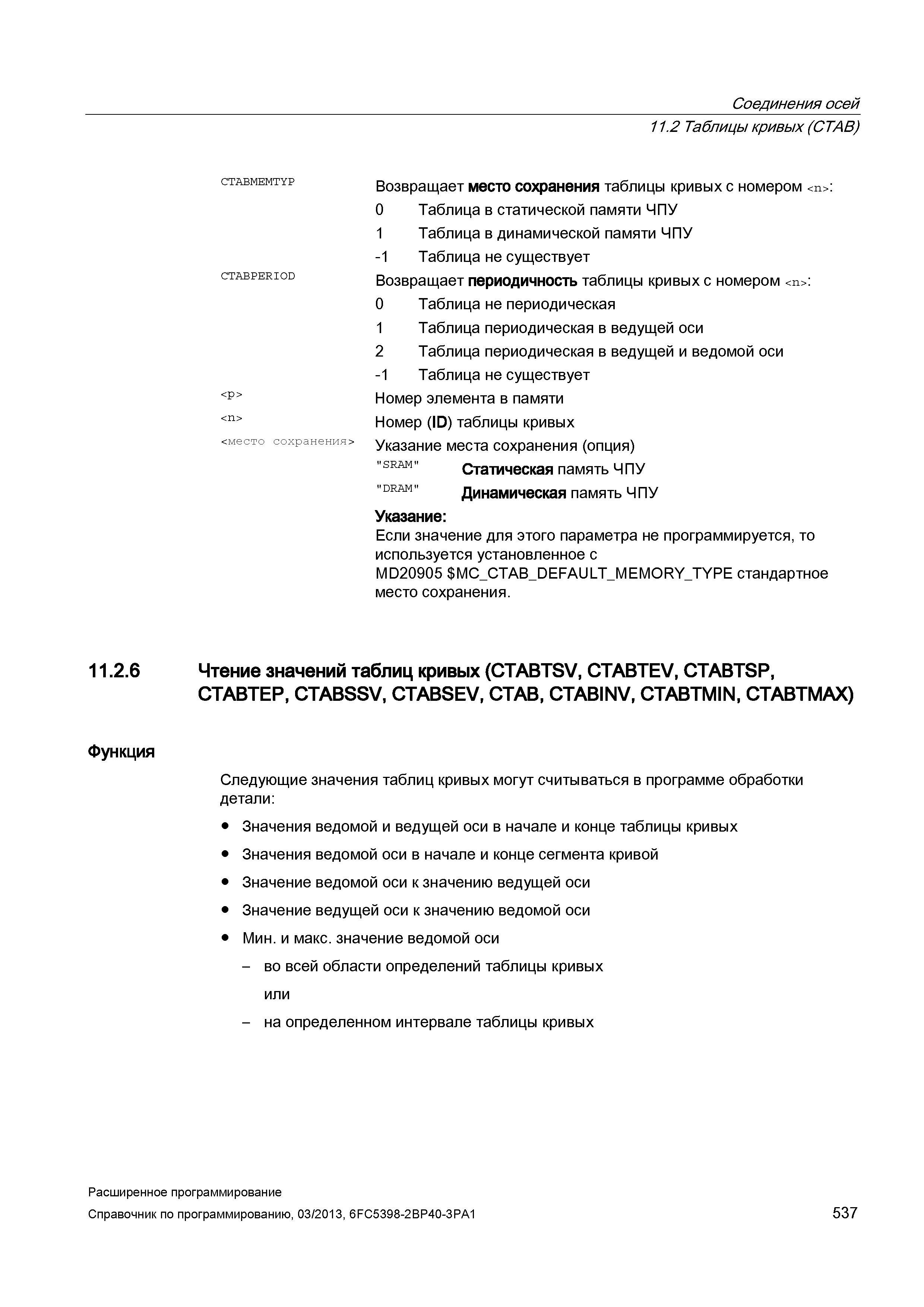

537 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.537

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 537 0537 Lab2u

Соединения осей 11.2 Таблицы кривых (CTAB) CTABMEMTYP CTABPERI0D <Р> <место сохранения> Возвращает место сохранения таблицы кривых с номером : 0 Таблица в статической памяти ЧПУ 1 Таблица в динамической памяти ЧПУ -1 Таблица не существует Возвращает периодичность таблицы кривых с номером : 0 Таблица не периодическая 1 Таблица периодическая в ведущей оси 2 Таблица периодическая в ведущей и ведомой оси -1 Таблица не существует Номер элемента в памяти Номер (ID) таблицы кривых Указание места сохранения (опция) "SRAM" Статическая память ЧПУ "DRAM" Динамическая память ЧПУ Указание: Если значение для этого параметра не программируется, то используется установленное с MD20905 MC_CTAB_DEFAULT_MEMORY_TYPE стандартное место сохранения. 11.2.6 Чтение значений таблиц кривых (CTABTSV, CTABTEV, CTABTSP, CTABTEP, CTABSSV, CTABSEV, CTAB, CTABINV, CTABTMIN, CTABTMAX) Функция Следующие значения таблиц кривых могут считываться в программе обработки детали: Значения ведомой и ведущей оси в начале и конце таблицы кривых Значения ведомой оси в начале и конце сегмента кривой Значение ведомой оси к значению ведущей оси Значение ведущей оси к значению ведомой оси Мин. и макс. значение ведомой оси - во всей области определений таблицы кривых или - на определенном интервале таблицы кривых Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 537
