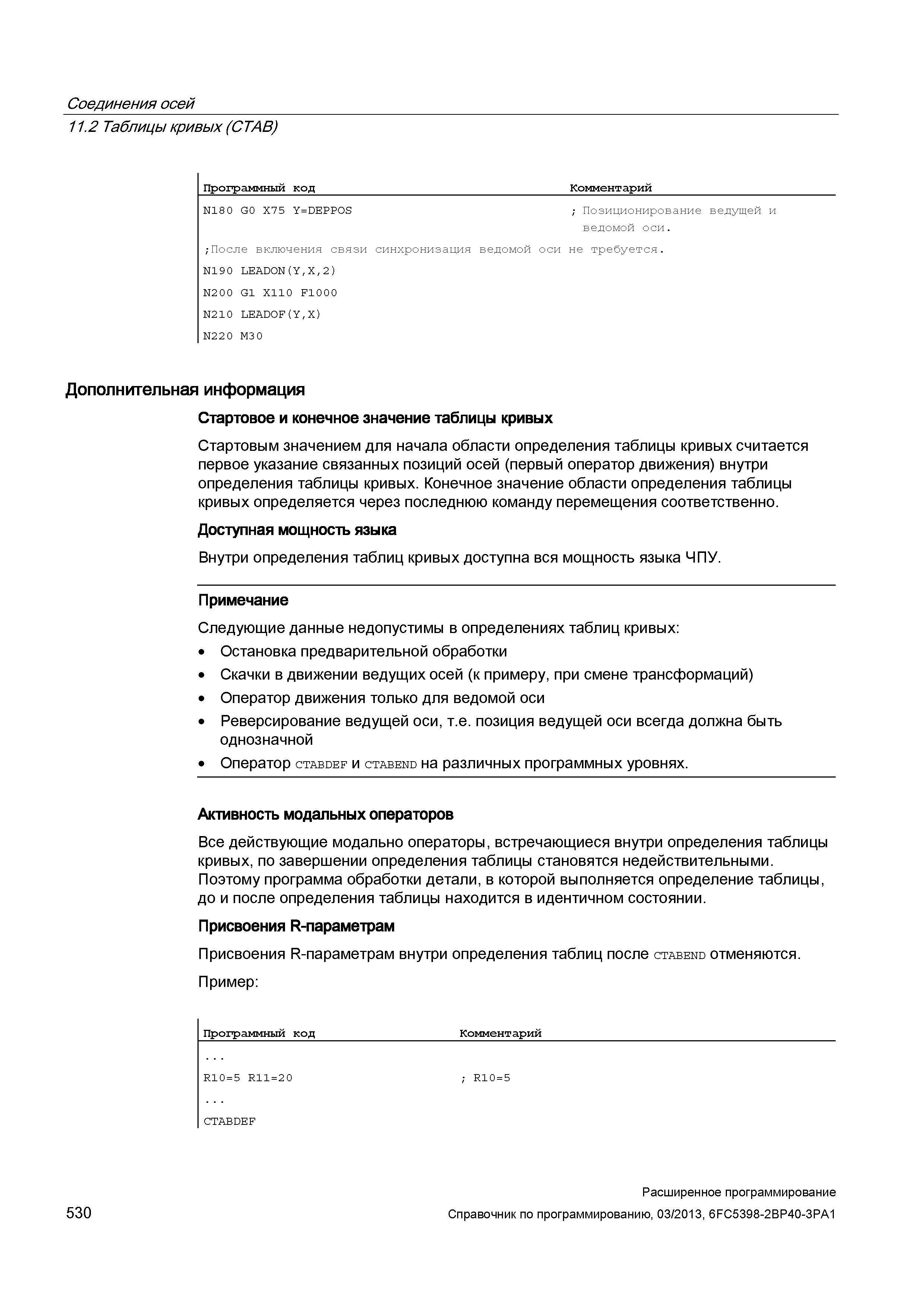

530 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.530

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 530 0530 Lab2u

Соединения осей 11.2 Таблицы кривых (CTAB) Программный код Комментарий N180 G0 X75 Y=DEPP0S ; Позиционирование ведущей и ведомой оси. ;После включения связи синхронизация ведомой оси не требуется. N190 LEAD0N(Y,X,2) N200 G1 X110 F10 0 0 N210 LEAD0F(Y,X) N220 M30 Дополнительная информация Стартовое и конечное значение таблицы кривых Стартовым значением для начала области определения таблицы кривых считается первое указание связанных позиций осей (первый оператор движения) внутри определения таблицы кривых. Конечное значение области определения таблицы кривых определяется через последнюю команду перемещения соответственно. Доступная мощность языка Внутри определения таблиц кривых доступна вся мощность языка ЧПУ. Примечание Следующие данные недопустимы в определениях таблиц кривых: Остановка предварительной обработки Скачки в движении ведущих осей (к примеру, при смене трансформаций) Оператор движения только для ведомой оси Реверсирование ведущей оси, т.е. позиция ведущей оси всегда должна быть однозначной Оператор ctabdef и ctabend на различных программных уровнях. Активность модальных операторов Все действующие модально операторы, встречающиеся внутри определения таблицы кривых, по завершении определения таблицы становятся недействительными. Поэтому программа обработки детали, в которой выполняется определение таблицы, до и после определения таблицы находится в идентичном состоянии. Присвоения R-параметрам Присвоения R-параметрам внутри определения таблиц после ctabend отменяются. Пример: Программный код Комментарий R10=5 R11=2 0 ; R10=5 CTABDEF 530 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
