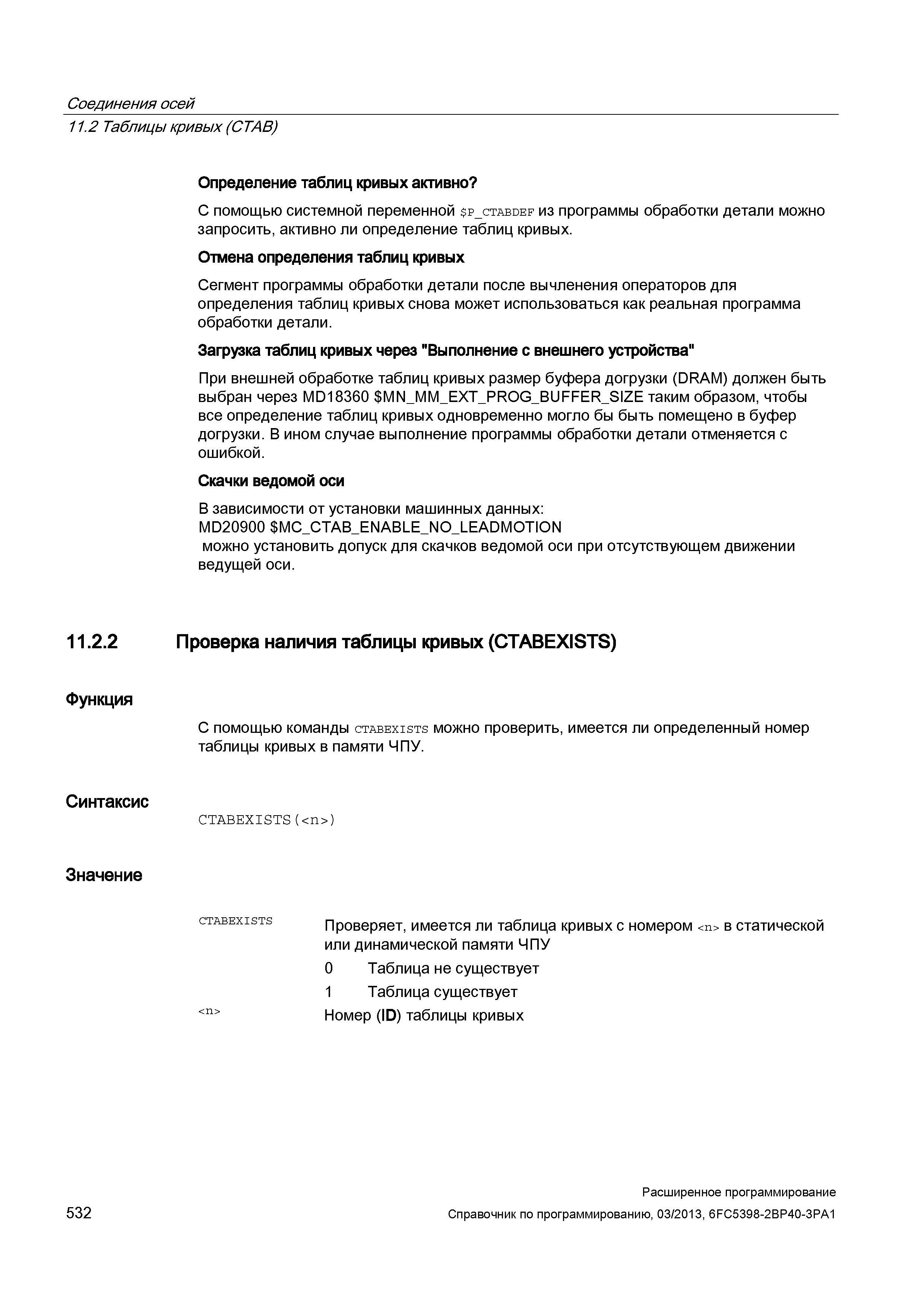

532 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.532

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 532 0532 Lab2u

Соединения осей 11.2 Таблицы кривых (CTAB) Определение таблиц кривых активно С помощью системной переменной p_ctabdef из программы обработки детали можно запросить, активно ли определение таблиц кривых. Отмена определения таблиц кривых Сегмент программы обработки детали после вычленения операторов для определения таблиц кривых снова может использоваться как реальная программа обработки детали. Загрузка таблиц кривых через "Выполнение с внешнего устройства" При внешней обработке таблиц кривых размер буфера догрузки (DRAM) должен быть выбран через MD18360 MN_MM_EXT_PROG_BUFFER_SIZE таким образом, чтобы все определение таблиц кривых одновременно могло бы быть помещено в буфер догрузки. В ином случае выполнение программы обработки детали отменяется с ошибкой. Скачки ведомой оси В зависимости от установки машинных данных: MD20900 MC_CTAB_ENABLE_NO_LEADMOTION можно установить допуск для скачков ведомой оси при отсутствующем движении ведущей оси. 11.2.2 Проверка наличия таблицы кривых (CTABEXISTS) Функция Синтаксис Значение С помощью команды ctabexists можно проверить, имеется ли определенный номер таблицы кривых в памяти ЧПУ. CTABEXISTS() CTABEXISTS Проверяет, имеется ли таблица кривых с номером в статической или динамической памяти ЧПУ 0 Таблица не существует 1 Таблица существует Номер (ID) таблицы кривых 532 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
