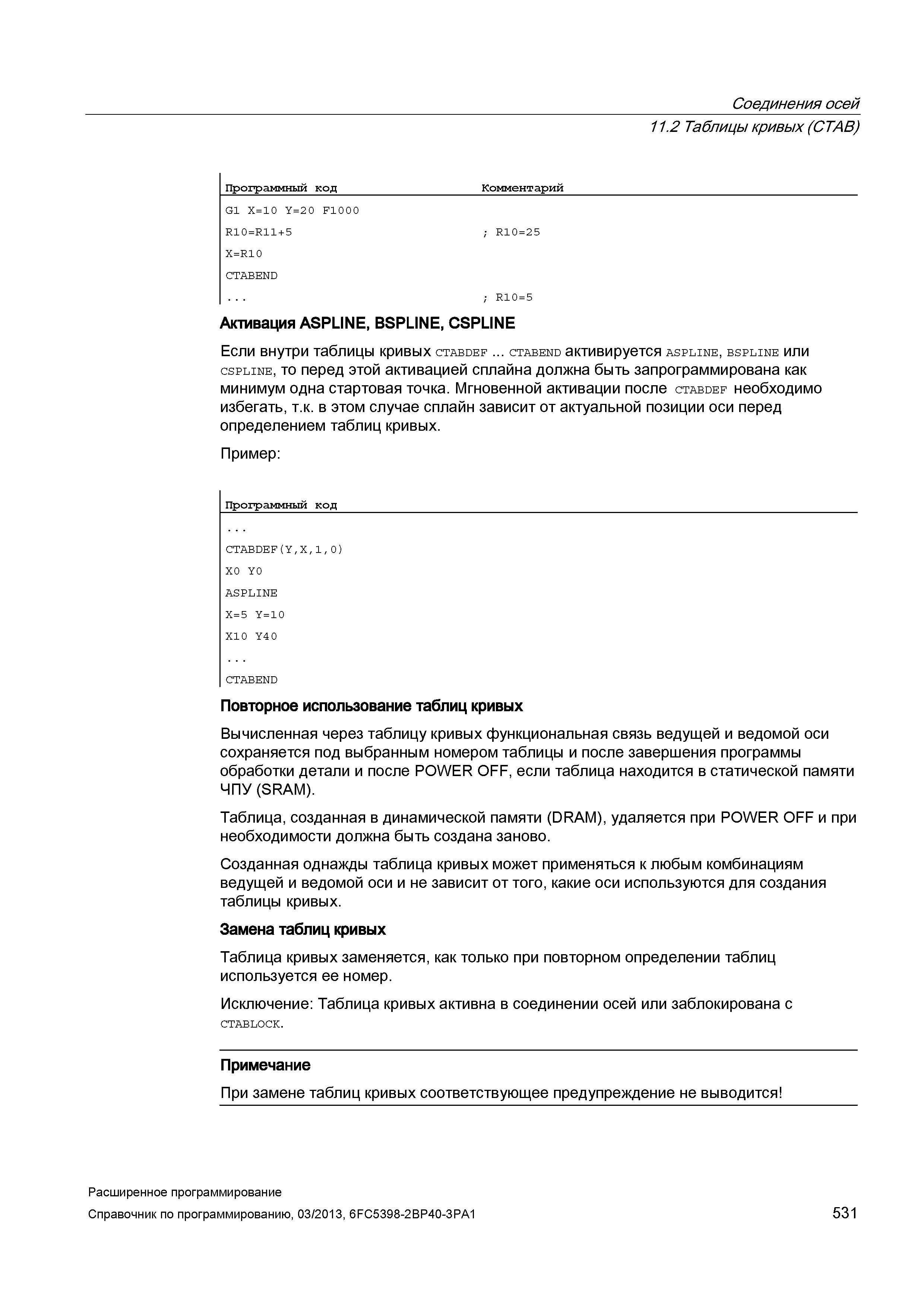

Соединения осей 11.2 Таблицы кривых (CTAB) Программный код Комментарий G1 X=10 Y=2 0 F10 0 0 R10=R11+5 ; R10=25 X=R10 CTABEND ; R10=5 Активация ASPLINE, BSPLINE, CSPLINE Если внутри таблицы кривых CTABDEF ... CTABEND активируется ASPLINE, BSPLINE или cspline, то перед этой активацией сплайна должна быть запрограммирована как минимум одна стартовая точка. Мгновенной активации после ctabdef необходимо избегать, т.к. в этом случае сплайн зависит от актуальной позиции оси перед определением таблиц кривых. Пример: Программный код CTABDEF(Y,X,1,0) X0 Y0 ASPLINE X=5 Y=10 X10 Y4 0 CTABEND Повторное использование таблиц кривых Вычисленная через таблицу кривых функциональная связь ведущей и ведомой оси сохраняется под выбранным номером таблицы и после завершения программы обработки детали и после POWER OFF, если таблица находится в статической памяти ЧПУ (SRAM). Таблица, созданная в динамической памяти (DRAM), удаляется при POWER OFF и при необходимости должна быть создана заново. Созданная однажды таблица кривых может применяться к любым комбинациям ведущей и ведомой оси и не зависит от того, какие оси используются для создания таблицы кривых. Замена таблиц кривых Таблица кривых заменяется, как только при повторном определении таблиц используется ее номер. Исключение: Таблица кривых активна в соединении осей или заблокирована с CTABL0CK. Примечание При замене таблиц кривых соответствующее предупреждение не выводится Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 531
