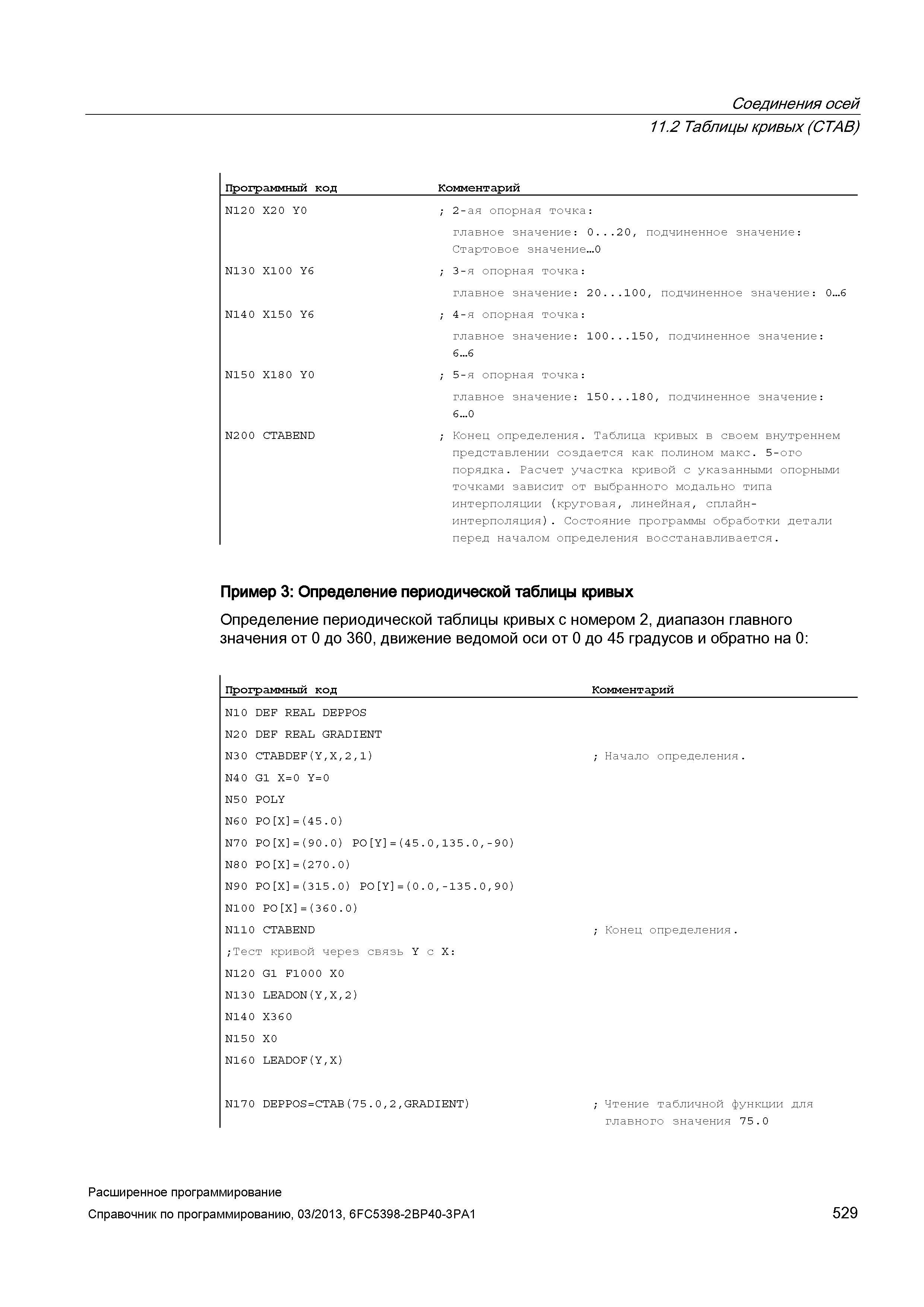

Соединения осей 11.2 Таблицы кривых (CTAB) Программный код Комментарий N120 X2 0 Y0 N130 X100 Y6 N140 X150 Y6 N150 X18 0 Y0 N2 0 0 CTABEND 2-ая опорная точка: главное значение: 0...20, подчиненное значение: Стартовое значение...0 3-я опорная точка: главное значение: 20...100, подчиненное значение: 0.6 4-я опорная точка: главное значение: 100...150, подчиненное значение: 6.6 5-я опорная точка: главное значение: 150...180, подчиненное значение: 6.0 Конец определения. Таблица кривых в своем внутреннем представлении создается как полином макс. 5-ого порядка. Расчет участка кривой с указанными опорными точками зависит от выбранного модально типа интерполяции (круговая, линейная, сплайн-интерполяция). Состояние программы обработки детали перед началом определения восстанавливается. Пример 3: Определение периодической таблицы кривых Определение периодической таблицы кривых с номером 2, диапазон главного значения от 0 до 360, движение ведомой оси от 0 до 45 градусов и обратно на 0: Программный код Комментарий N10 DEF REAL DEPPOS N2 0 DEF REAL GRADIENT N30 CTABDEF(Y,X,2,1) ; Начало определения. N40 G1 X=0 Y=0 N5 0 POLY N60 PO X = (45.0) N70 PO X = (90.0) PO Y = (45.0,135.0,-90) N80 PO X = (270.0) N90 PO X = (315.0) PO Y = (0.0,-135.0,90) N100 PO X = (360.0) N110 CTABEND ; Конец определения. ;Тест кривой через связь Y с X: N120 G1 F1000 X0 N130 Y N( O D A E L X,2) N140 X360 N150 X0 N160 L М A D О ( Y X) N170 DEPPOS=CTAB(75.0,2,GRADIENT) ; Чтение табличной функции для главного значения 75.0 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 529
