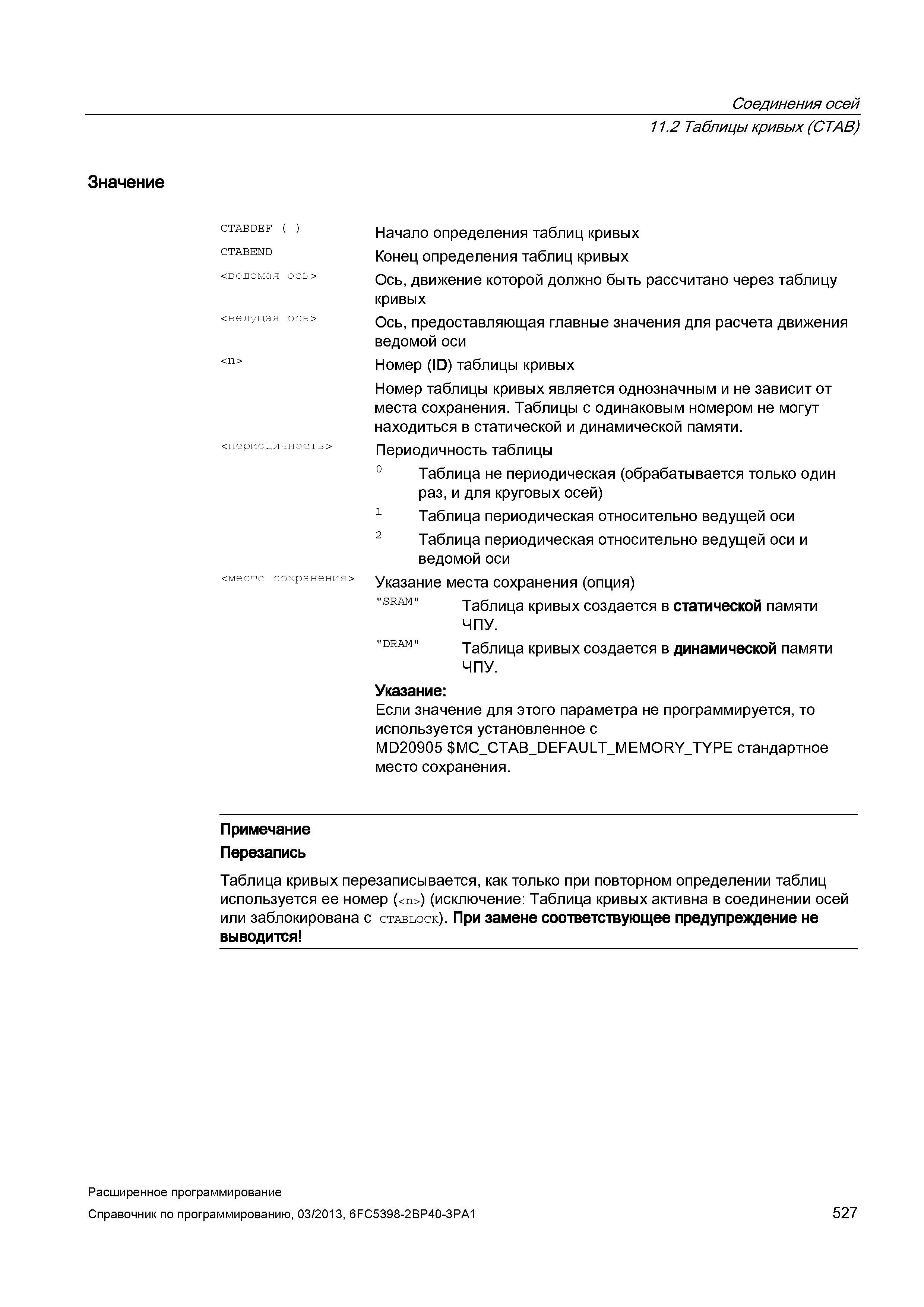

Соединения осей Значение 11.2 Таблицы кривых (CTAB) CTABDEF ( ) CTABEND <ведомая ось> <ведущая ось> <периодичность> <место сохранения> Начало определения таблиц кривых Конец определения таблиц кривых Ось, движение которой должно быть рассчитано через таблицу кривых Ось, предоставляющая главные значения для расчета движения ведомой оси Номер (ID) таблицы кривых Номер таблицы кривых является однозначным и не зависит от места сохранения. Таблицы с одинаковым номером не могут находиться в статической и динамической памяти. Периодичность таблицы 0 Таблица не периодическая (обрабатывается только один раз, и для круговых осей) 1 Таблица периодическая относительно ведущей оси 2 Таблица периодическая относительно ведущей оси и ведомой оси Указание места сохранения (опция) Таблица кривых создается в статической памяти ЧПУ. Таблица кривых создается в динамической памяти ЧПУ. Указание: Если значение для этого параметра не программируется, то используется установленное с MD20905 MC_CTAB_DEFAULT_MEMORY_TYPE стандартное место сохранения. "SRAM" "DRAM" Примечание Перезапись Таблица кривых перезаписывается, как только при повторном определении таблиц используется ее номер () (исключение: Таблица кривых активна в соединении осей или заблокирована с ctablock). При замене соответствующее предупреждение не выводится Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 527
