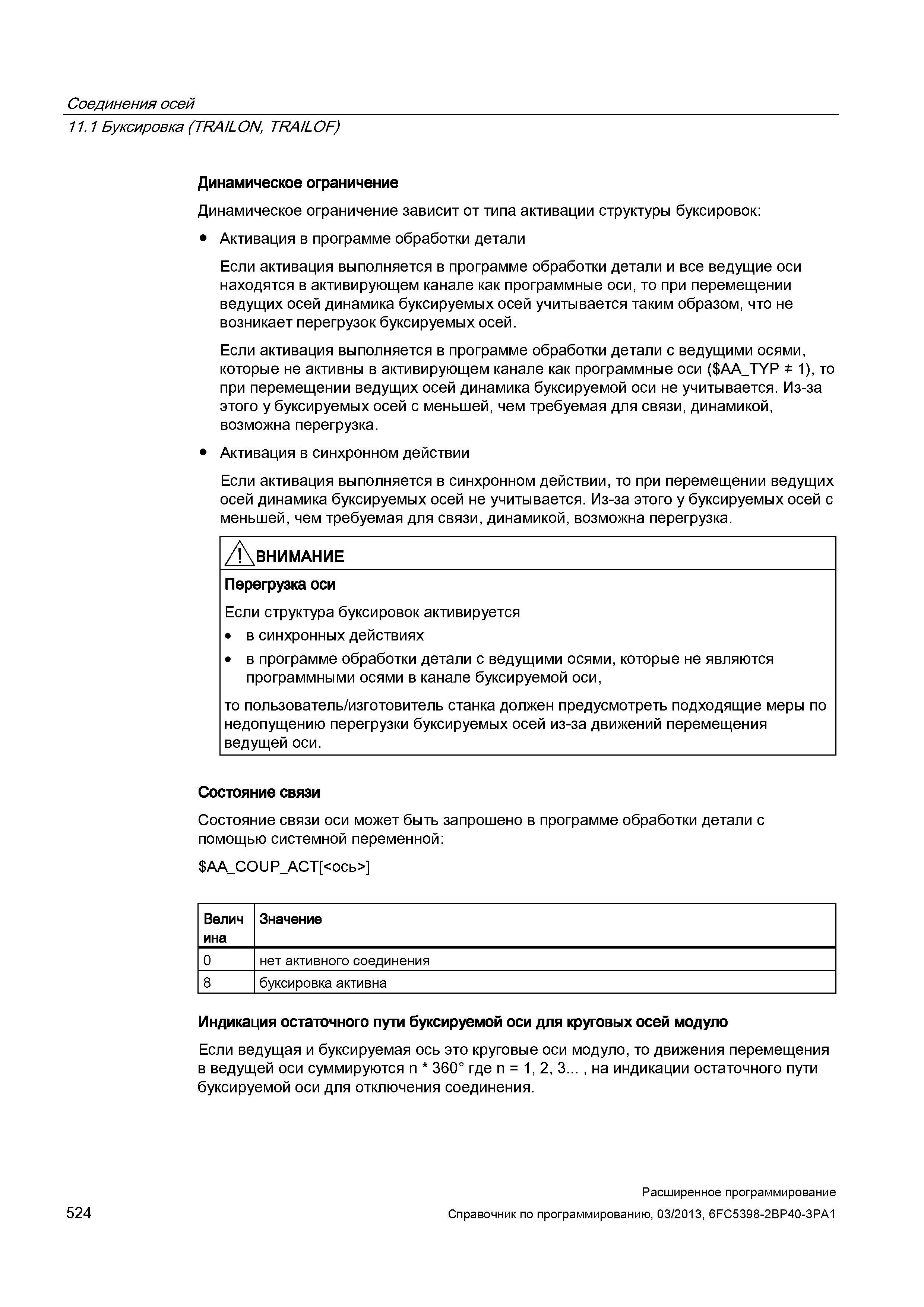

Соединения осей 11.1 Буксировка (TRAILON, TRAILOF) Динамическое ограничение Динамическое ограничение зависит от типа активации структуры буксировок: Активация в программе обработки детали Если активация выполняется в программе обработки детали и все ведущие оси находятся в активирующем канале как программные оси, то при перемещении ведущих осей динамика буксируемых осей учитывается таким образом, что не возникает перегрузок буксируемых осей. Если активация выполняется в программе обработки детали с ведущими осями, которые не активны в активирующем канале как программные оси ( AA_TYP * 1), то при перемещении ведущих осей динамика буксируемой оси не учитывается. Из-за этого у буксируемых осей с меньшей, чем требуемая для связи, динамикой, возможна перегрузка. Активация в синхронном действии Если активация выполняется в синхронном действии, то при перемещении ведущих осей динамика буксируемых осей не учитывается. Из-за этого у буксируемых осей с меньшей, чем требуемая для связи, динамикой, возможна перегрузка. /ЧВНИМАНИЕ Перегрузка оси Если структура буксировок активируется в синхронных действиях в программе обработки детали с ведущими осями, которые не являются программными осями в канале буксируемой оси, то пользователь/изготовитель станка должен предусмотреть подходящие меры по недопущению перегрузки буксируемых осей из-за движений перемещения ведущей оси. Состояние связи Состояние связи оси может быть запрошено в программе обработки детали с помощью системной переменной: AA_COUP_ACT <ось> Велич ина Значение 0 нет активного соединения 8 буксировка активна Индикация остаточного пути буксируемой оси для круговых осей модуло Если ведущая и буксируемая ось это круговые оси модуло, то движения перемещения в ведущей оси суммируются n * 360° где n = 1, 2, 3... , на индикации остаточного пути буксируемой оси для отключения соединения. 524 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
