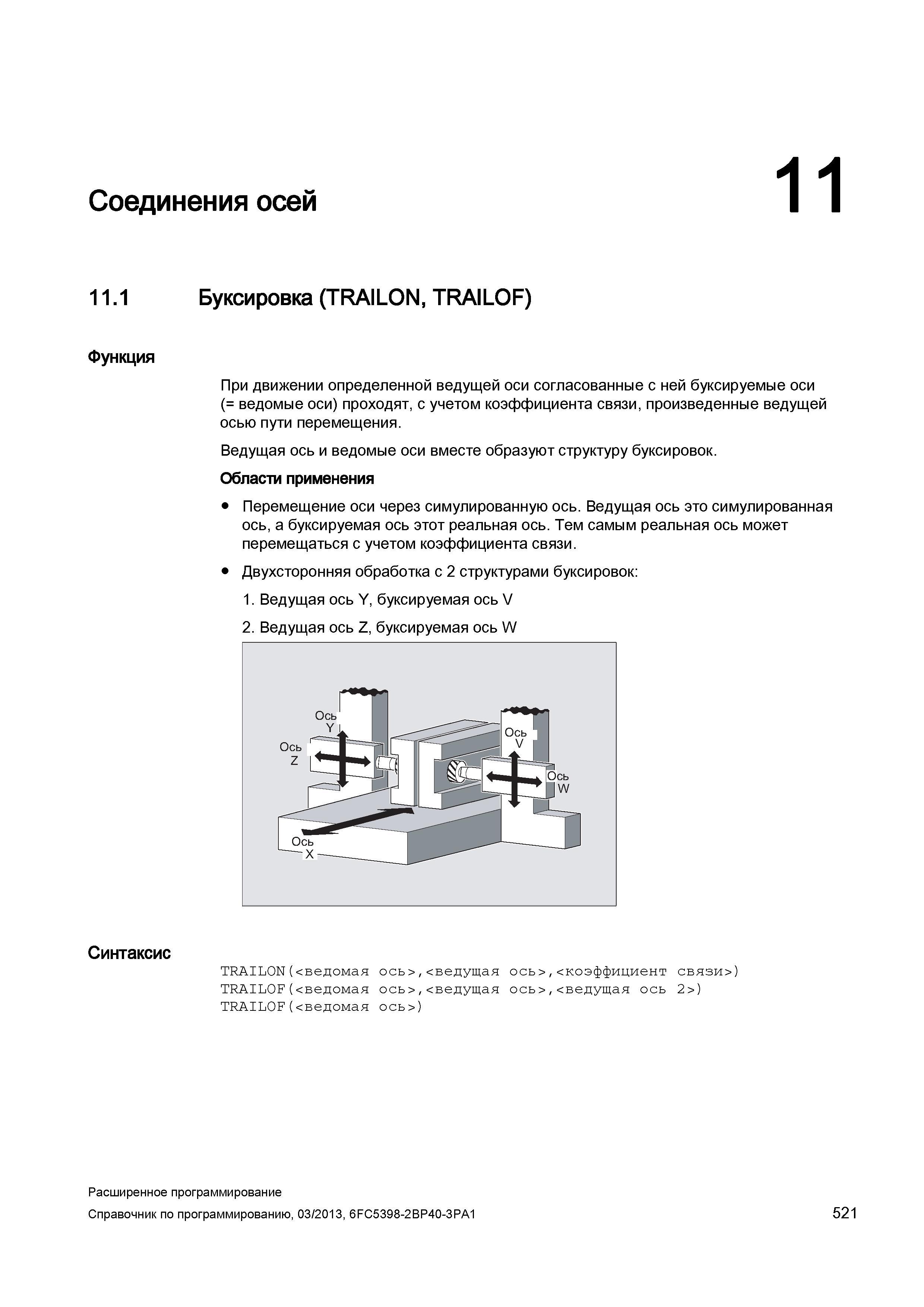

Соединения осей 11.1 Буксировка (TRAILON, TRAILOF) Функция При движении определенной ведущей оси согласованные с ней буксируемые оси (= ведомые оси) проходят, с учетом коэффициента связи, произведенные ведущей осью пути перемещения. Ведущая ось и ведомые оси вместе образуют структуру буксировок. Области применения Перемещение оси через симулированную ось. Ведущая ось это симулированная ось, а буксируемая ось этот реальная ось. Тем самым реальная ось может перемещаться с учетом коэффициента связи. Двухсторонняя обработка с 2 структурами буксировок: 1. Ведущая ось Y, буксируемая ось V 2. Ведущая ось Z, буксируемая ось W Синтаксис ТКА1ЬОЫ(<ведомая ось>,<ведущая ось>,<коэффициент связи>) TRAILOF(<ведомая ось>,<ведущая ось>,<ведущая ось 2>) TRAILOF(<ведомая ось>) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 521
