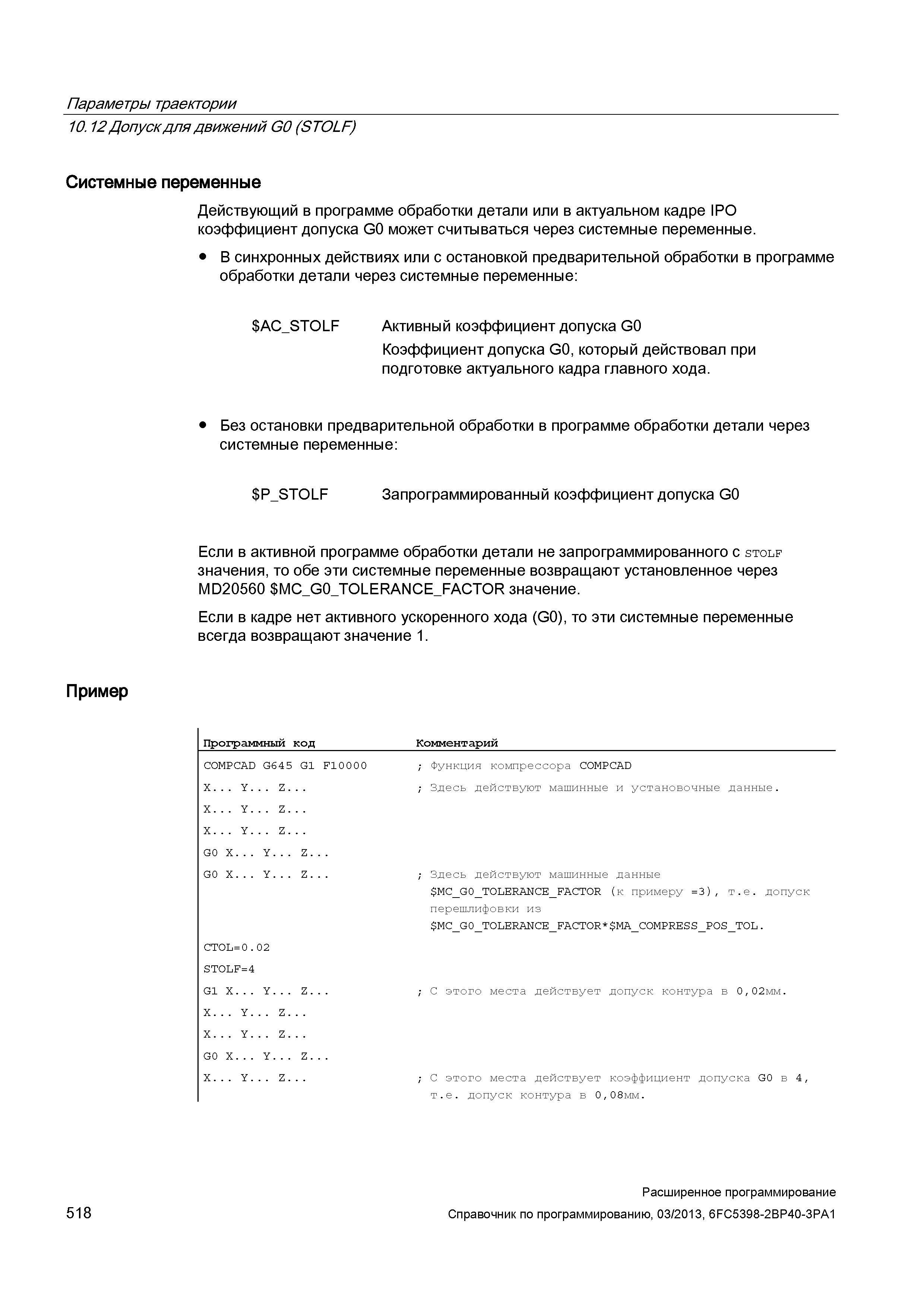

Параметры траектории 10.12 Допуск для движений GO (STOLF) Системные переменные Действующий в программе обработки детали или в актуальном кадре IPO коэффициент допуска GO может считываться через системные переменные. В синхронных действиях или с остановкой предварительной обработки в программе обработки детали через системные переменные: AC_STOLF Активный коэффициент допуска GO Коэффициент допуска GO, который действовал при подготовке актуального кадра главного хода. Без остановки предварительной обработки в программе обработки детали через системные переменные: P_STOLF Запрограммированный коэффициент допуска GO Пример Если в активной программе обработки детали не запрограммированного с stolf значения, то обе эти системные переменные возвращают установленное через MD2O56O MC_GO_TOLERANCE_FACTOR значение. Если в кадре нет активного ускоренного хода (GO), то эти системные переменные всегда возвращают значение 1. Программный код COMPCAD G645 G1 X... Y. Z... X... Y. Z... X... Y. Z... G0 X... Y. .. Z. G0 X... Y. .. Z.. CT0L= 0. 02 ST0LF=4 X. гН G Y. .. Z.. X... Y. Z... X... Y. Z... G0 X... Y. .. Z.. X... Y. Z... Комментарий ; Функция компрессора COMPCAD ; Здесь действуют машинные и установочные данные. Здесь действуют машинные данные MC_G0_T0LERANCE_FACT0R (к примеру =3), т.е. допуск перешлифовки из MC_G0_T0LERANCE_FACT0R* MA_C0MPRESS_P0S_T0L. С этого места действует допуск контура в 0,02мм. С этого места действует коэффициент допуска G0 в 4, т.е. допуск контура в 0,08мм. 518 Расширенное программирование Справочник по программированию, O3/2O13, 6FC5398-2BP4O-3PA1
