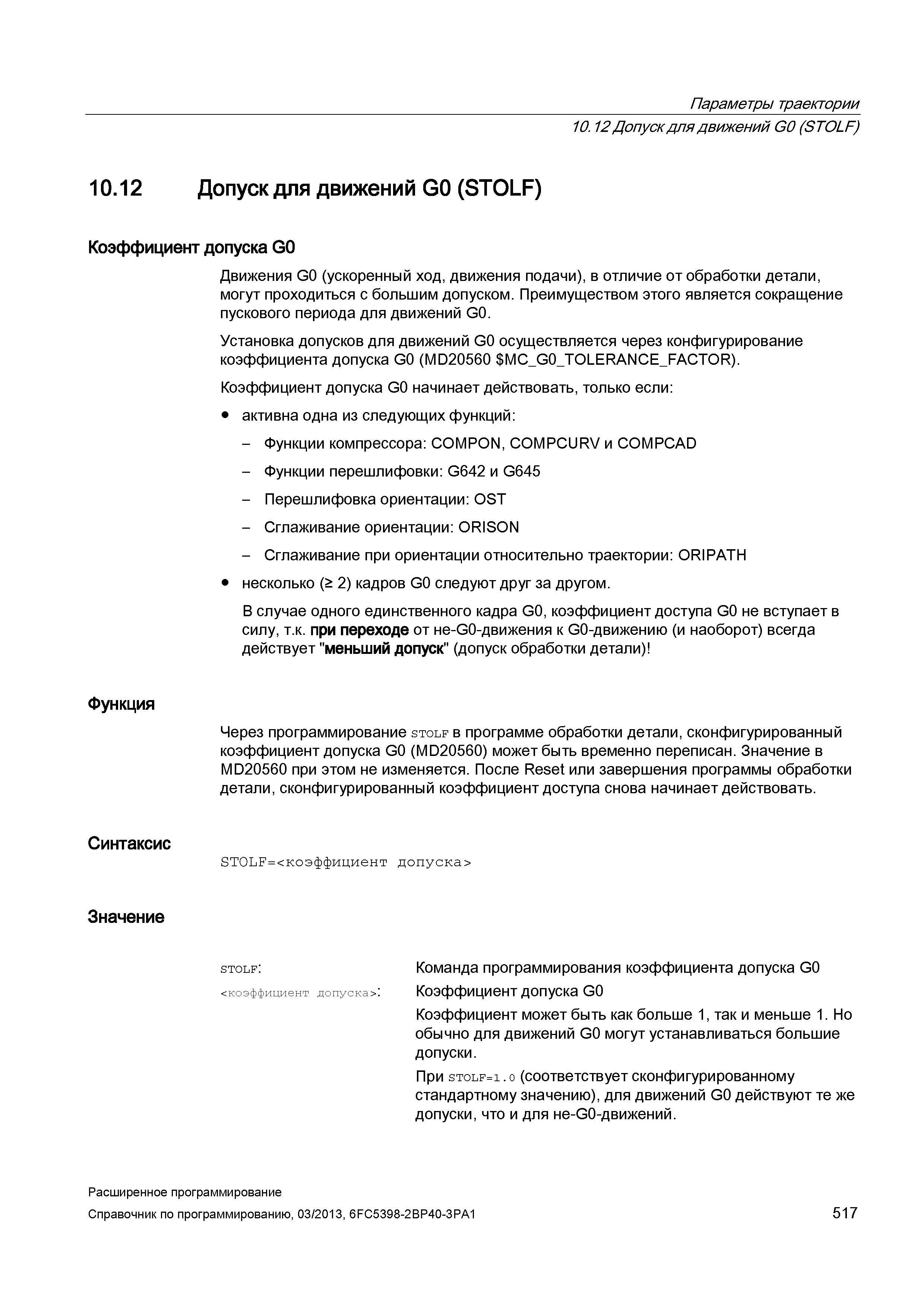

Параметры траектории 10.12 Допускдпя движений G0 (STOLF) 10.12 Допуск для движений G0 (STOLF) Коэффициент допуска G0 Движения G0 (ускоренный ход, движения подачи), в отличие от обработки детали, могут проходиться с большим допуском. Преимуществом этого является сокращение пускового периода для движений G0. Установка допусков для движений G0 осуществляется через конфигурирование коэффициента допуска G0 (MD20560 MC_G0_TOLERANCE_FACTOR). Коэффициент допуска G0 начинает действовать, только если: активна одна из следующих функций: - Функции компрессора: COMPON, COMPCURV и COMPCAD - Функции перешлифовки: G642 и G645 - Перешлифовка ориентации: OST - Сглаживание ориентации: OR/SON - Сглаживание при ориентации относительно траектории: OR/PATH несколько (> 2) кадров G0 следуют друг за другом. В случае одного единственного кадра G0, коэффициент доступа G0 не вступает в силу, т.к. при переходе от не 0-движения к G0-движению (и наоборот) всегда действует "меньший допуск" (допуск обработки детали) Через программирование stolf в программе обработки детали, сконфигурированный коэффициент допуска G0 (MD20560) может быть временно переписан. Значение в MD20560 при этом не изменяется. После Reset или завершения программы обработки детали, сконфигурированный коэффициент доступа снова начинает действовать. Функция Синтаксис STOLF=<коэффициент допуска> Значение stolf: < коэффициент допуска > : Команда программирования коэффициента допуска G0 Коэффициент допуска G0 Коэффициент может быть как больше 1, так и меньше 1. Но обычно для движений G0 могут устанавливаться большие допуски. При stolf=i.o (соответствует сконфигурированному стандартному значению), для движений G0 действуют те же допуски, что и для не 0-движений. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 517
