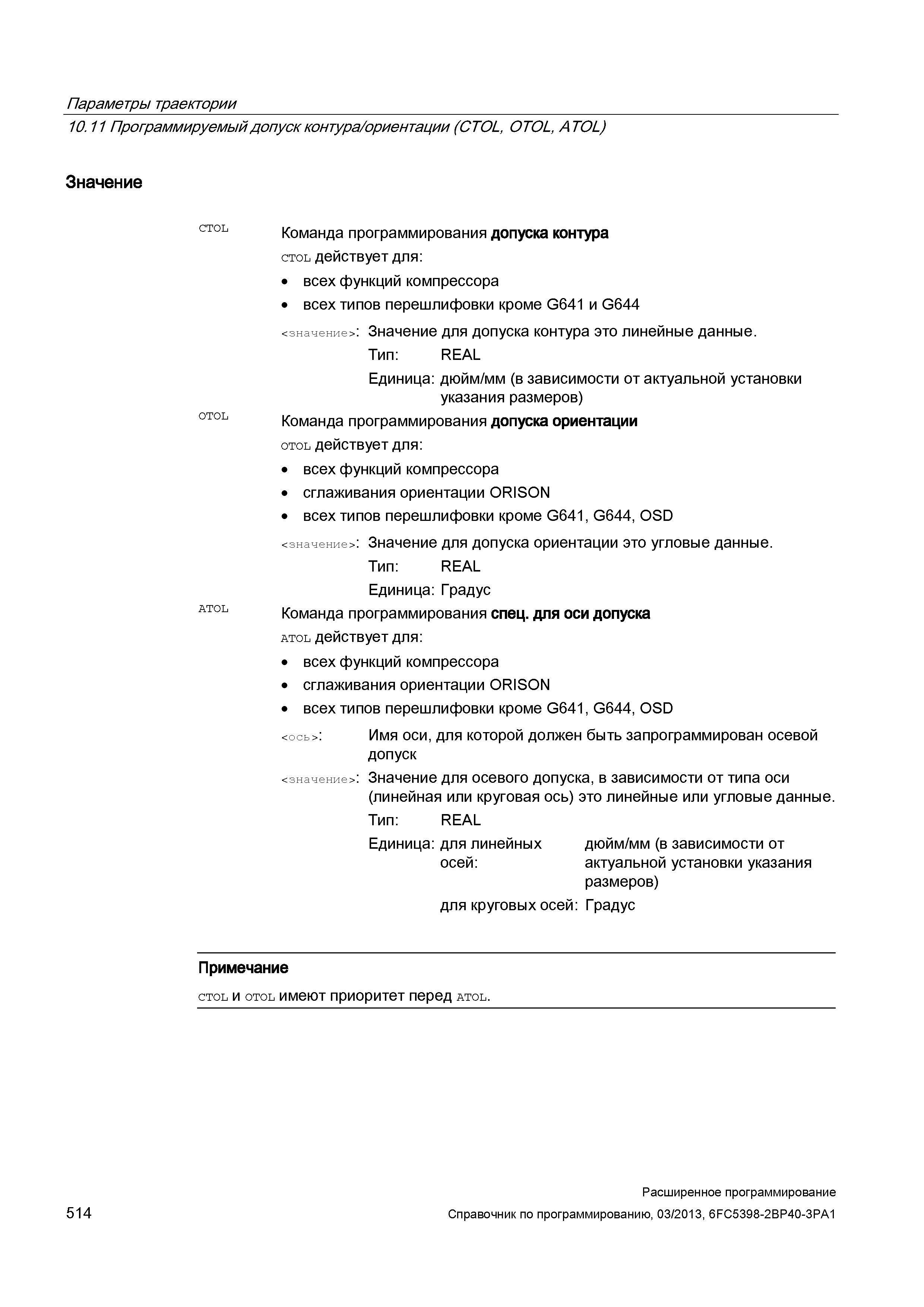

Параметры траектории 10.11 Программируемый допуск контура/ориентации (CTOL, OTOL, ATOL) Значение ATOL Команда программирования допуска контура ctol действует для: всех функций компрессора всех типов перешлифовки кроме G641 и G644 <значение>: Значение для допуска контура это линейные данные. Тип: REAL Единица: дюйм/мм (в зависимости от актуальной установки указания размеров) Команда программирования допуска ориентации otol действует для: всех функций компрессора сглаживания ориентации OR/SON всех типов перешлифовки кроме G641, G644, OSD <значение>: Значение для допуска ориентации это угловые данные. Тип: REAL Единица: Градус Команда программирования спец. для оси допуска atol действует для: всех функций компрессора сглаживания ориентации OR/SON всех типов перешлифовки кроме G641, G644, OSD <ось>: Имя оси, для которой должен быть запрограммирован осевой допуск Значение для осевого допуска, в зависимости от типа оси (линейная или круговая ось) это линейные или угловые данные. Тип: REAL Единица: для линейных дюйм/мм (в зависимости от осей: актуальной установки указания размеров) для круговых осей: Градус <значение> Примечание ctol и otol имеют приоритет перед atol. CTOL OTOL 514 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
