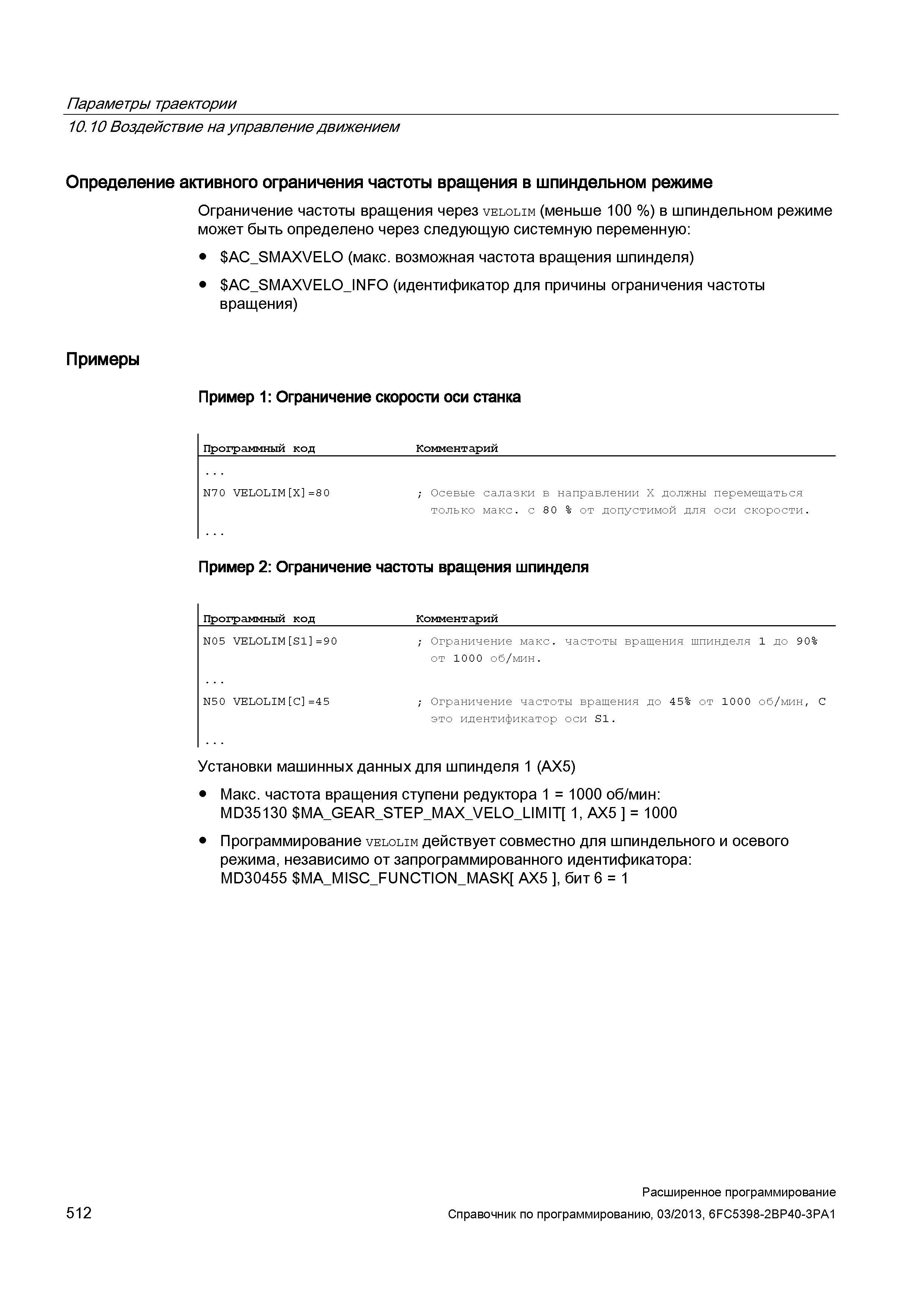

Параметры траектории 10.10 Воздействие на управление движением Определение активного ограничения частоты вращения в шпиндельном режиме Ограничение частоты вращения через velolim (меньше 100 %) в шпиндельном режиме может быть определено через следующую системную переменную: AC_SMAXVELO (макс. возможная частота вращения шпинделя) AC_SMAXVELO_INFO (идентификатор для причины ограничения частоты вращения) Примеры Пример 1: Ограничение скорости оси станка Программный код Комментарий N70 VELOLIM X =8 0 ; Осевые салазки только макс. с в направлении Х должны перемещаться 80 % от допустимой для оси скорости. Пример 2: Ограничение частоты вращения шпинделя Программный код Комментарий N05 VELOLIM S1 =90 ; Ограничение макс. частоты вращения шпинделя 1 до 90% от 1000 об/мин. N50 VELOLIM C =45 ; Ограничение частоты вращения до 45% от 1000 об/мин, C это идентификатор оси S1. Установки машинных данных для шпинделя 1 (AX5) Макс. частота вращения ступени редуктора 1 = 1000 об/мин: MD35130 MA_GEAR_STEP_MAX_VELO_LIMIT 1, AX5 = 1000 Программирование velolim действует совместно для шпиндельного и осевого режима, независимо от запрограммированного идентификатора: MD30455 MA_MISC_FUNCTION_MASK AX5 , бит 6 = 1 512 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
