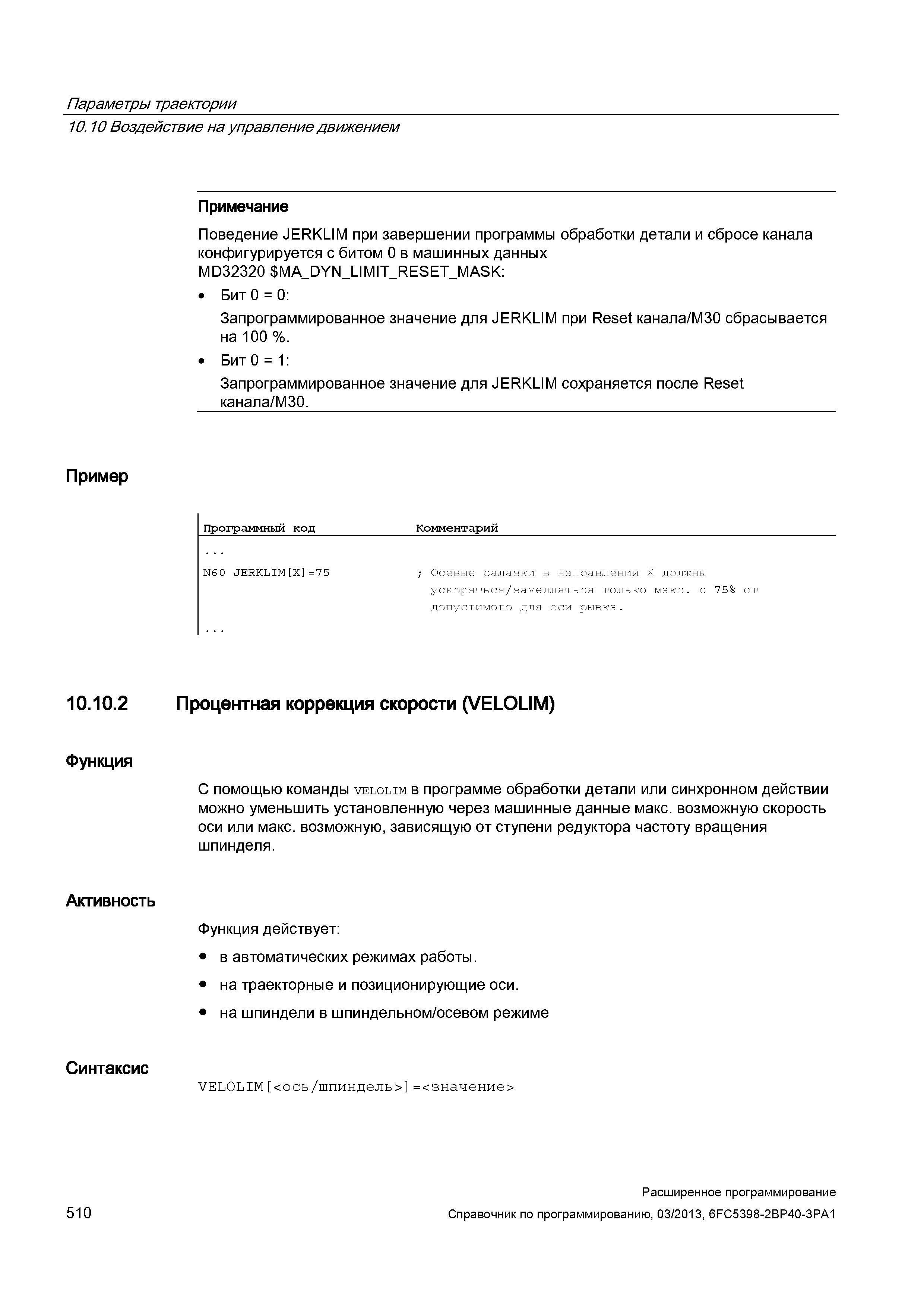

510 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.510

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 510 0510 Lab2u

Параметры траектории 10.10 Воздействие на управление движением Примечание Поведение JERKLIM при завершении программы обработки детали и сбросе канала конфигурируется с битом 0 в машинных данных MD32320 MA_DYN_LIMIT_RESET_MASK: Бит 0 = 0: Запрограммированное значение для JERKLIM при Reset каналаЛШ0 сбрасывается на 100 %. Бит 0 = 1: Запрограммированное значение для JERKLIM сохраняется после Reset каналаШ30. Пример Программный код Комментарий N60 JERKLIM X =75 ; Осевые салазки в направлении Х должны ускоряться/замедляться только макс. с 75% от допустимого для оси рывка. 10.10.2 Процентная коррекция скорости (VELOLIM) Функция С помощью команды velolim в программе обработки детали или синхронном действии можно уменьшить установленную через машинные данные макс. возможную скорость оси или макс. возможную, зависящую от ступени редуктора частоту вращения шпинделя. Активность Функция действует: в автоматических режимах работы. на траекторные и позиционирующие оси. на шпиндели в шпиндельном/осевом режиме Синтаксис VELOLIM <ось/шпиндель> =<значение> 510 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
