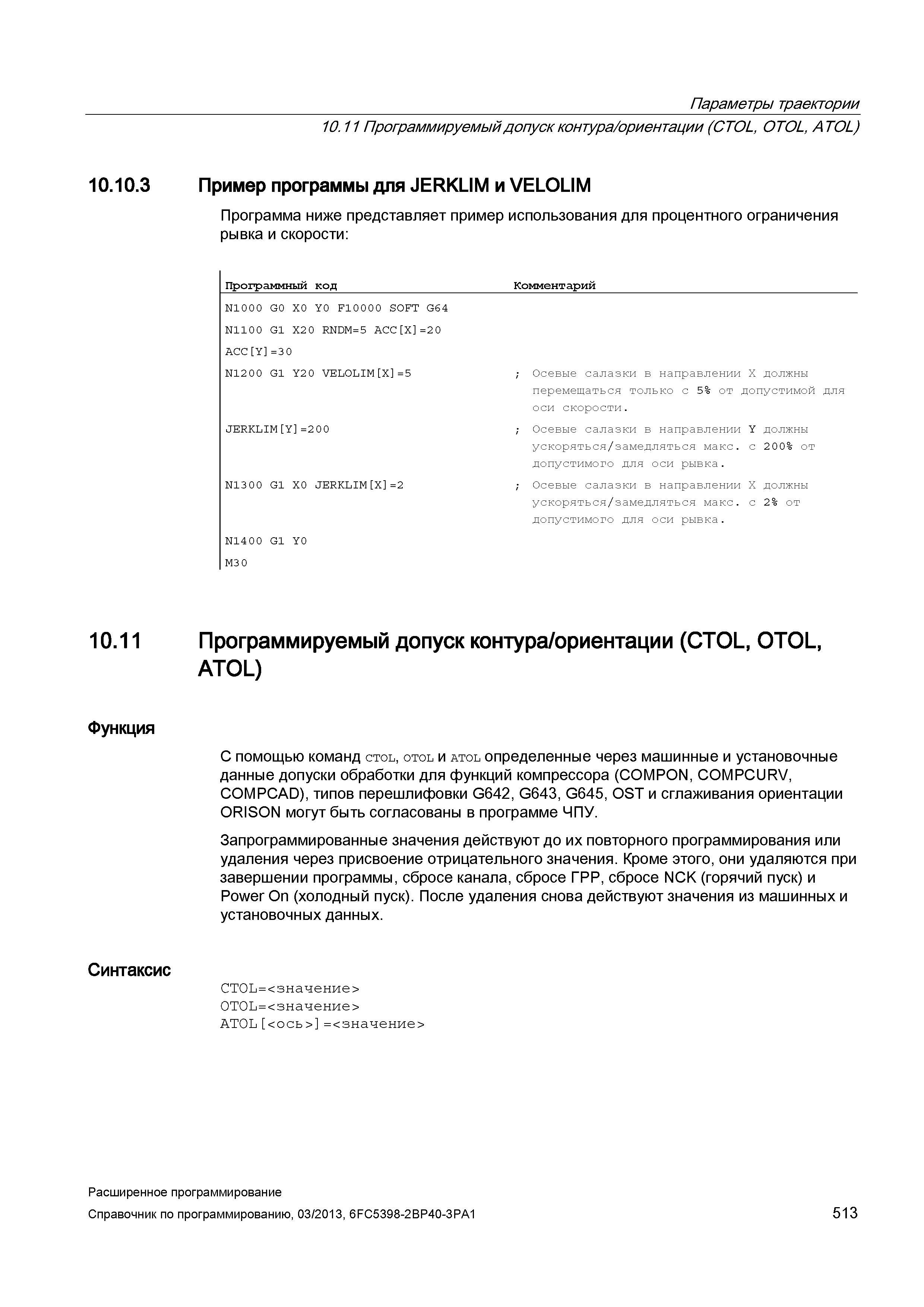

Параметры траектории 10.11 Программируемый допуск контура/ориентации (CTOL, OTOL, ATOL) 10.10.3 Пример программы для JERKLIM и VELOLIM Программа ниже представляет пример использования для процентного ограничения рывка и скорости: Программный код Комментарий N1000 G0 X0 Y0 F10000 SOFT G64 N1100 G1 X2 0 RNDM=5 ACC X =20 ACC Y =30 N1200 G1 Y2 0 VELOLIM X =5 JERKLIM Y =200 N1300 G1 X0 JERKLIM X =2 N1400 G1 Y0 M30 Осевые салазки в направлении Х должны перемещаться только с 5% от допустимой для оси скорости. Осевые салазки в направлении Y должны ускоряться/замедляться макс. с 200% от допустимого для оси рывка. Осевые салазки в направлении Х должны ускоряться/замедляться макс. с 2% от допустимого для оси рывка. 10.11 Программируемый допуск контура/ориентации (CTOL, OTOL, ATOL) Функция С помощью команд ctol, otol и atol определенные через машинные и установочные данные допуски обработки для функций компрессора (COMPON, COMPCURV, COMPCAD), типов перешлифовки G642, G643, G645, OST и сглаживания ориентации ORISON могут быть согласованы в программе ЧПУ. Запрограммированные значения действуют до их повторного программирования или удаления через присвоение отрицательного значения. Кроме этого, они удаляются при завершении программы, сбросе канала, сбросе ГРР, сбросе NCK (горячий пуск) и Power On (холодный пуск). После удаления снова действуют значения из машинных и установочных данных. Синтаксис CTOL=<значение> OTOL=<значение> ATOL <ось> =<значение> Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 513
