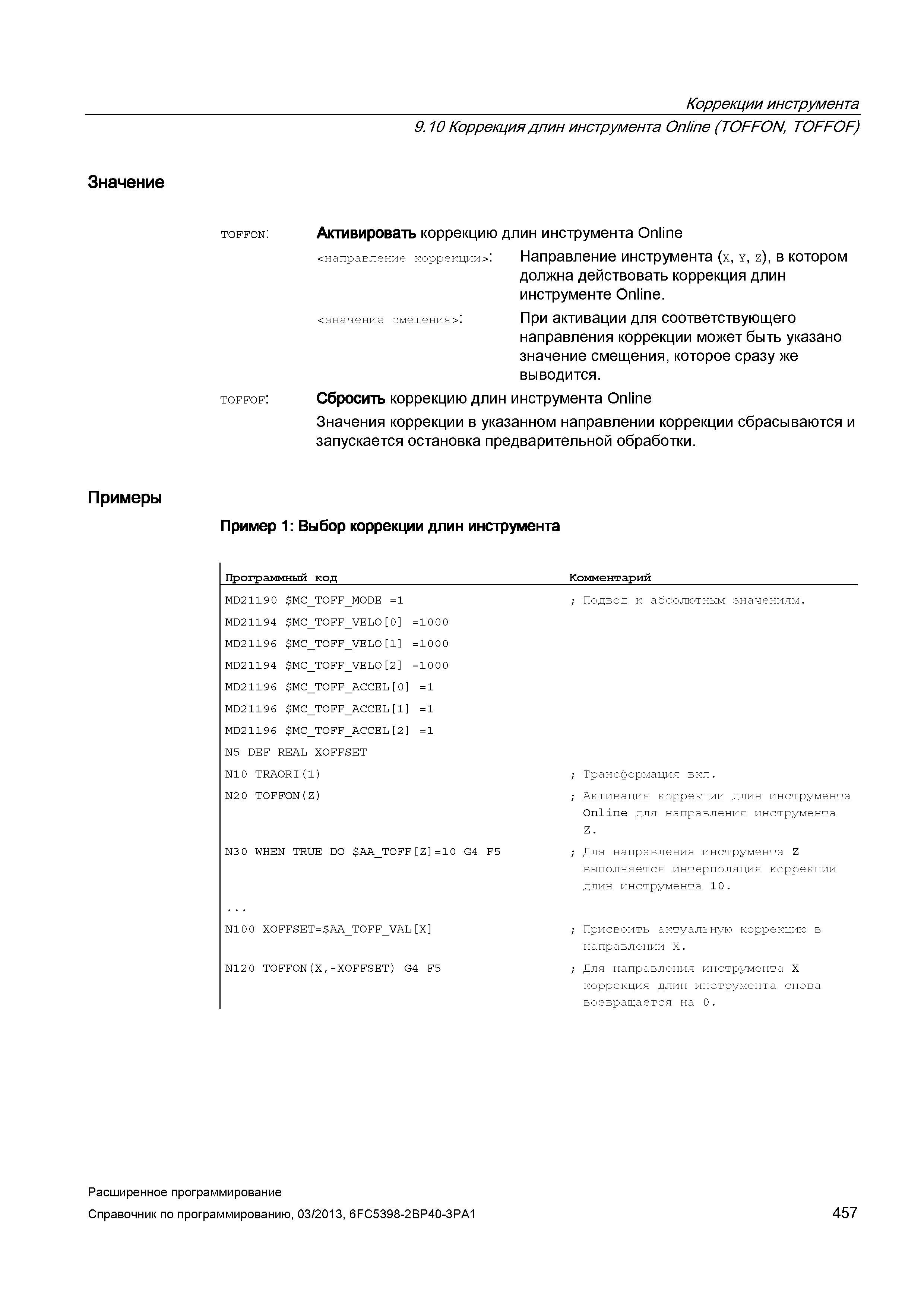

Коррекции инструмента 9.10 Коррекция длин инструмента Online (TOFFON, TOFFOF) Значение toffon: Активировать коррекцию длин инструмента Online <направление коррекции> : Направление инструмента (x, y, z), в котором должна действовать коррекция длин инструменте Online. <значение смещения> : При активации для соответствующего направления коррекции может быть указано значение смещения, которое сразу же выводится. toffof: Сбросить коррекцию длин инструмента Online Значения коррекции в указанном направлении коррекции сбрасываются и запускается остановка предварительной обработки. Примеры Пример 1: Выбор коррекции длин инструмента Программный код Комментарий MD2119 0 MC_TOFF_MODE =1 MD21194 MC_T0FF_VEL0 0 =1000 MD21196 MC_T0FF_VEL0 1 =1000 MD21194 MC_T0FF_VEL0 2 =1000 MD21196 MC_T0FF_ACCEL 0 =1 MD21196 MC_T0FF_ACCEL 1 =1 MD21196 MC_T0FF_ACCEL 2 =1 N5 DEF REAL XOFFSET N10 TRA0RI(1) N2 0 TOFFON(Z) N30 WHEN TRUE DO AA_T0FF Z =10 G4 F5 N100 X0FFSET= AA_T0FF_VAL X N120 T0FF0N(X,-X0FFSET) G4 F5 ; Подвод к абсолютным значениям. ; Трансформация вкл. ; Активация коррекции длин инструмента Online для направления инструмента Z. ; Для направления инструмента Z выполняется интерполяция коррекции длин инструмента 10. ; Присвоить актуальную коррекцию в направлении Х. ; Для направления инструмента X коррекция длин инструмента снова возвращается на 0. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 457
