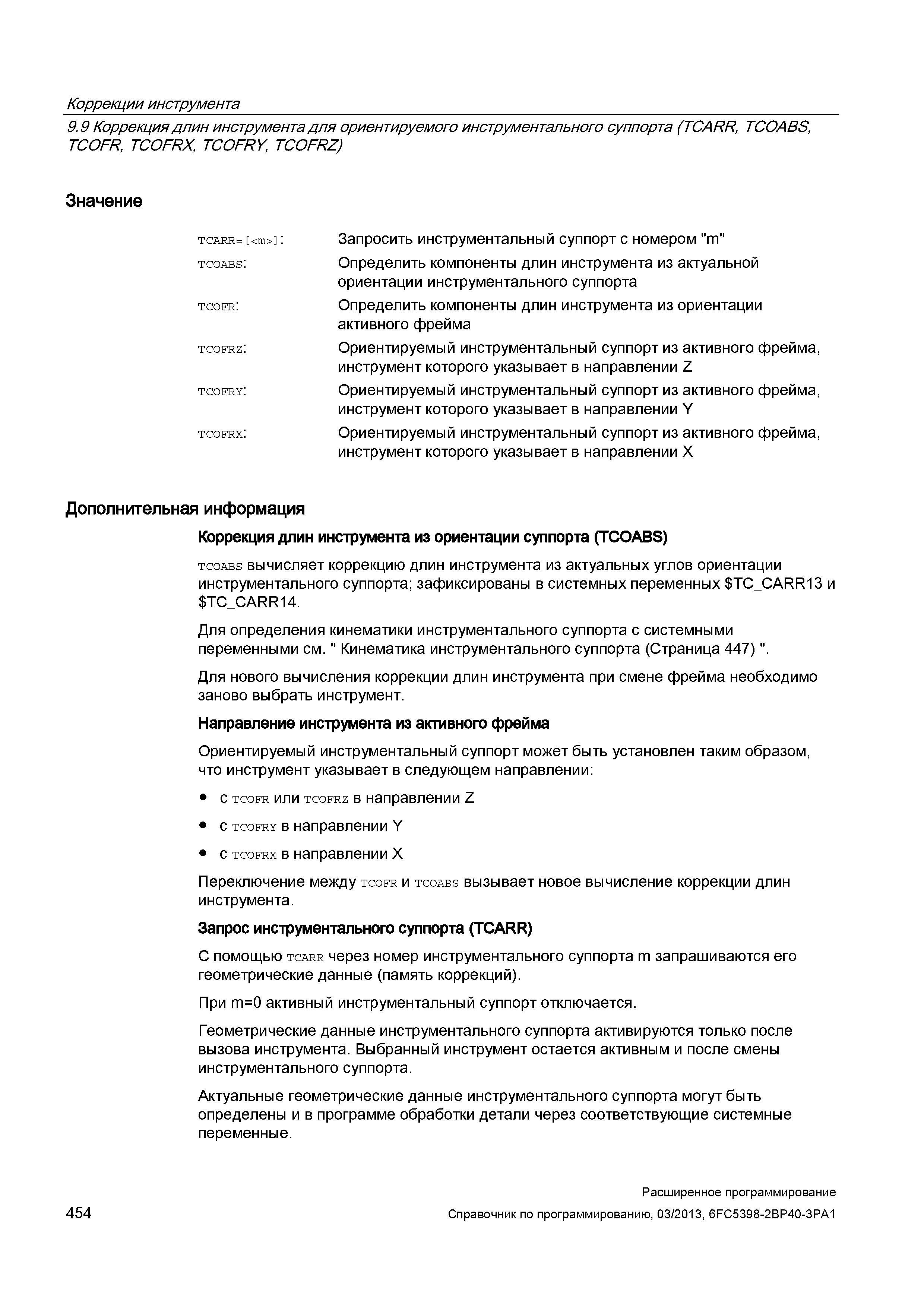

454 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.454

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 454 0454 Lab2u

Коррекции инструмента 9.9 Коррекция длин инструмента для ориентируемого инструментального суппорта (TCARR, TCOABS, TCOFR, TCOFRX, TCOFRY, TCOFRZ) Значение TCARR= : tcoabs: tcofr: tcofrz: tcofry: tcofrx: Дополнительная информация Коррекция длин инструмента из ориентации суппорта (TCOABS) tcoabs вычисляет коррекцию длин инструмента из актуальных углов ориентации инструментального суппорта; зафиксированы в системных переменных TC_CARR13 и TC_CARR14. Для определения кинематики инструментального суппорта с системными переменными см. " Кинематика инструментального суппорта (Страница 447) ". Для нового вычисления коррекции длин инструмента при смене фрейма необходимо заново выбрать инструмент. Направление инструмента из активного фрейма Ориентируемый инструментальный суппорт может быть установлен таким образом, что инструмент указывает в следующем направлении: с tcofr или tcofrz в направлении Z с tcofry в направлении Y с tcofrx в направлении X Переключение между tcofr и tcoabs вызывает новое вычисление коррекции длин инструмента. Запрос инструментального суппорта (TCARR) С помощью tcarr через номер инструментального суппорта m запрашиваются его геометрические данные (память коррекций). При m=0 активный инструментальный суппорт отключается. Геометрические данные инструментального суппорта активируются только после вызова инструмента. Выбранный инструмент остается активным и после смены инструментального суппорта. Актуальные геометрические данные инструментального суппорта могут быть определены и в программе обработки детали через соответствующие системные переменные. Запросить инструментальный суппорт с номером "m" Определить компоненты длин инструмента из актуальной ориентации инструментального суппорта Определить компоненты длин инструмента из ориентации активного фрейма Ориентируемый инструментальный суппорт из активного фрейма, инструмент которого указывает в направлении Z Ориентируемый инструментальный суппорт из активного фрейма, инструмент которого указывает в направлении Y Ориентируемый инструментальный суппорт из активного фрейма, инструмент которого указывает в направлении X 454 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
