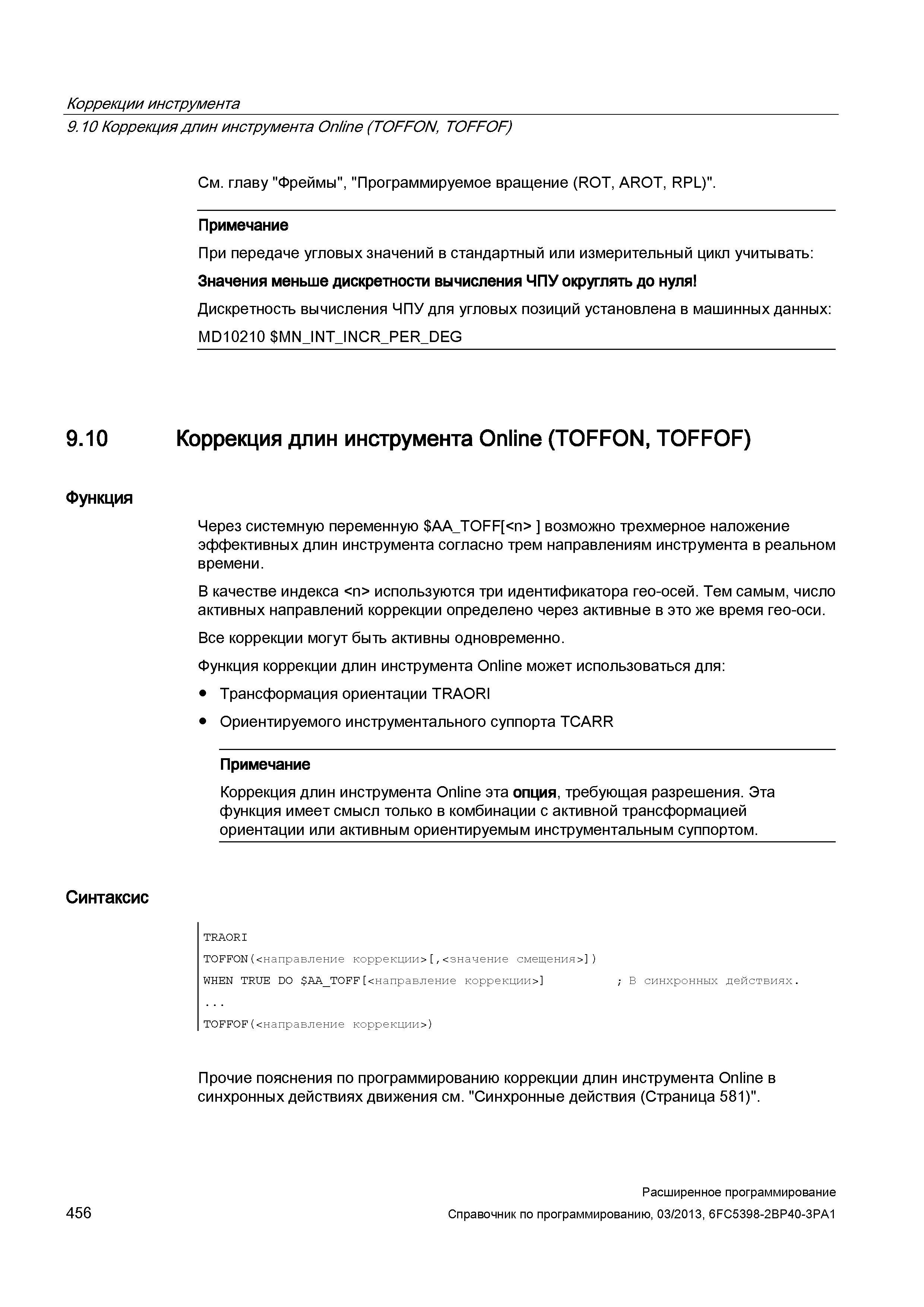

Коррекции инструмента 9.10 Коррекция длин инструмента Online (TOFFON, TOFFOF) См. главу "Фреймы", "Программируемое вращение (ROT, AROT, RPL)". Примечание При передаче угловых значений в стандартный или измерительный цикл учитывать: Значения меньше дискретности вычисления ЧПУ округлять до нуля Дискретность вычисления ЧПУ для угловых позиций установлена в машинных данных: MD10210 MN_INT_INCR_PER_DEG 9.10 Коррекция длин инструмента Online (TOFFON, TOFFOF) Функция Через системную переменную AA_TOFF возможно трехмерное наложение эффективных длин инструмента согласно трем направлениям инструмента в реальном времени. В качестве индекса используются три идентификатора гео-осей. Тем самым, число активных направлений коррекции определено через активные в это же время гео-оси. Все коррекции могут быть активны одновременно. Функция коррекции длин инструмента Online может использоваться для: Трансформация ориентации TRAORI Ориентируемого инструментального суппорта TCARR Примечание Коррекция длин инструмента Online эта опция, требующая разрешения. Эта функция имеет смысл только в комбинации с активной трансформацией ориентации или активным ориентируемым инструментальным суппортом. Синтаксис TRAORI TOFFON(<направление коррекции> ,<значение смещения> ) WHEN TRUE DO AA_TOFF <направление коррекции> ; В синхронных действиях. TOFFOF(<направление коррекции>) Прочие пояснения по программированию коррекции длин инструмента Online в синхронных действиях движения см. "Синхронные действия (Страница 581)". 456 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
