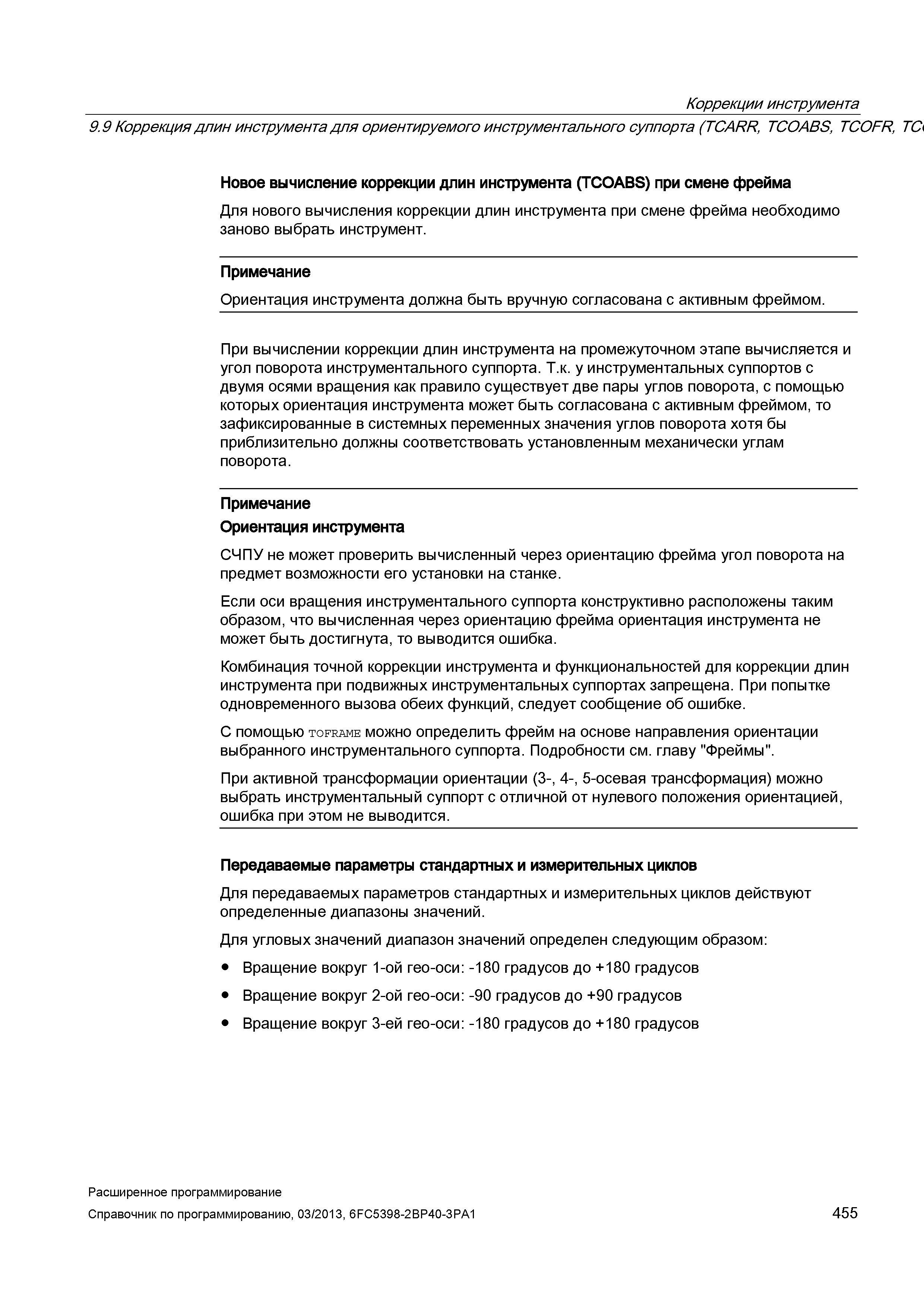

455 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.455

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 455 0455 Lab2u

Коррекции инструмента 9.9 Коррекция длин инструмента для ориентируемого инструментального суппорта (TCARR, TCOABS, TCOFR, TC Новое вычисление коррекции длин инструмента (TCOABS) при смене фрейма Для нового вычисления коррекции длин инструмента при смене фрейма необходимо заново выбрать инструмент. Примечание Ориентация инструмента должна быть вручную согласована с активным фреймом. При вычислении коррекции длин инструмента на промежуточном этапе вычисляется и угол поворота инструментального суппорта. Т.к. у инструментальных суппортов с двумя осями вращения как правило существует две пары углов поворота, с помощью которых ориентация инструмента может быть согласована с активным фреймом, то зафиксированные в системных переменных значения углов поворота хотя бы приблизительно должны соответствовать установленным механически углам поворота. Примечание Ориентация инструмента СЧПУ не может проверить вычисленный через ориентацию фрейма угол поворота на предмет возможности его установки на станке. Если оси вращения инструментального суппорта конструктивно расположены таким образом, что вычисленная через ориентацию фрейма ориентация инструмента не может быть достигнута, то выводится ошибка. Комбинация точной коррекции инструмента и функциональностей для коррекции длин инструмента при подвижных инструментальных суппортах запрещена. При попытке одновременного вызова обеих функций, следует сообщение об ошибке. С помощью toframe можно определить фрейм на основе направления ориентации выбранного инструментального суппорта. Подробности см. главу "Фреймы". При активной трансформации ориентации (3-, 4-, 5-осевая трансформация) можно выбрать инструментальный суппорт с отличной от нулевого положения ориентацией, ошибка при этом не выводится. Передаваемые параметры стандартных и измерительных циклов Для передаваемых параметров стандартных и измерительных циклов действуют определенные диапазоны значений. Для угловых значений диапазон значений определен следующим образом: Вращение вокруг 1-ой гео-оси: -180 градусов до +180 градусов Вращение вокруг 2-ой гео-оси: -90 градусов до +90 градусов Вращение вокруг 3-ей гео-оси: -180 градусов до +180 градусов Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 455
