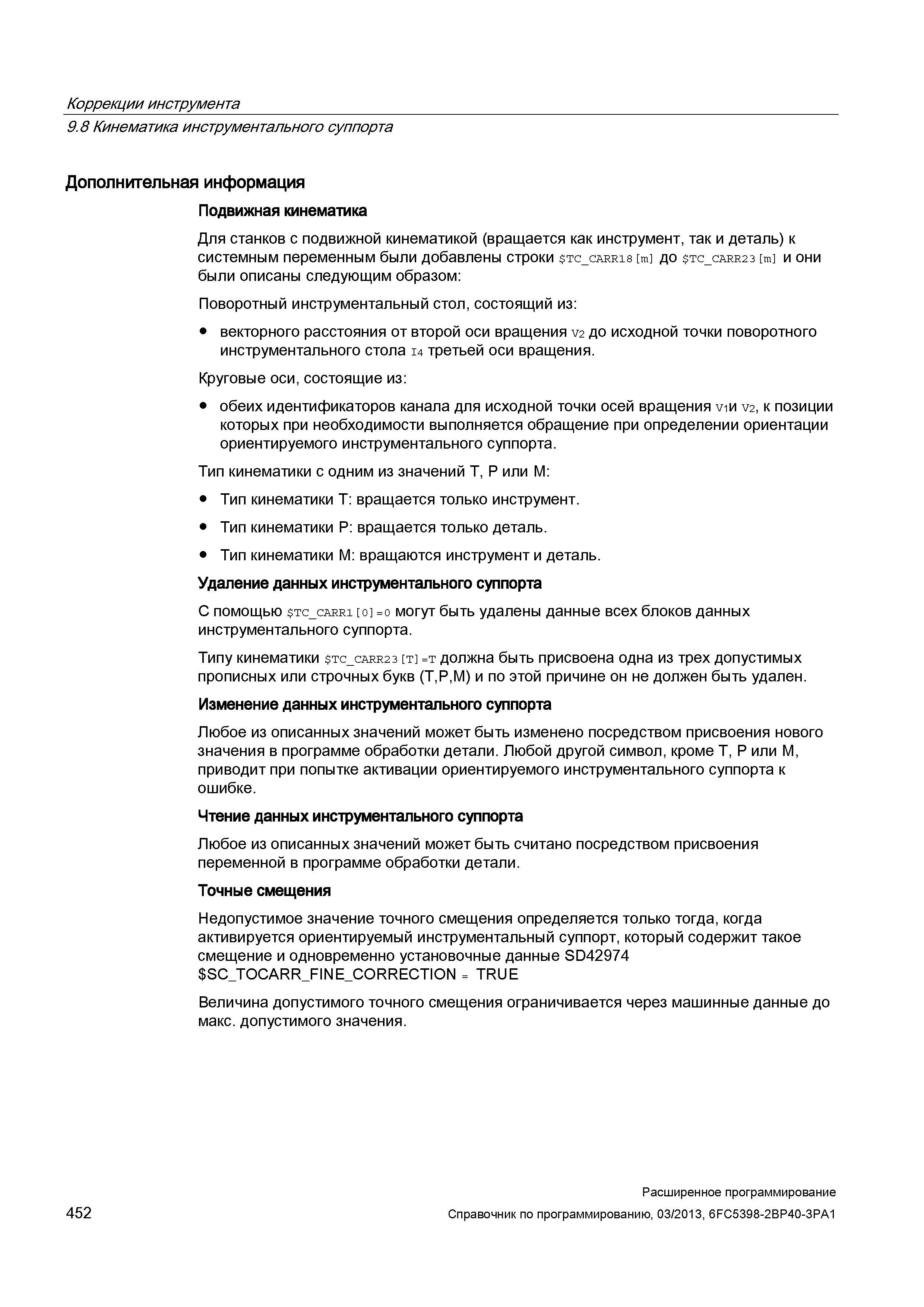

452 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.452

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 452 0452 Lab2u

Коррекции инструмента 9.8 Кинематика инструментального суппорта Дополнительная информация Подвижная кинематика Для станков с подвижной кинематикой (вращается как инструмент, так и деталь) к системным переменным были добавлены строки TC_CARR18 m до TC_CARR2 3 m и они были описаны следующим образом: Поворотный инструментальный стол, состоящий из: векторного расстояния от второй оси вращения V2 до исходной точки поворотного инструментального стола 14 третьей оси вращения. Круговые оси, состоящие из: обеих идентификаторов канала для исходной точки осей вращения v V2, к позиции которых при необходимости выполняется обращение при определении ориентации ориентируемого инструментального суппорта. Тип кинематики с одним из значений T, P или M: Тип кинематики T: вращается только инструмент. Тип кинематики Р: вращается только деталь. Тип кинематики М: вращаются инструмент и деталь. Удаление данных инструментального суппорта С помощью tc_carri o =o могут быть удалены данные всех блоков данных инструментального суппорта. Типу кинематики tc_carr2 3 t =t должна быть присвоена одна из трех допустимых прописных или строчных букв (T,P,M) и по этой причине он не должен быть удален. Изменение данных инструментального суппорта Любое из описанных значений может быть изменено посредством присвоения нового значения в программе обработки детали. Любой другой символ, кроме T, P или M, приводит при попытке активации ориентируемого инструментального суппорта к ошибке. Чтение данных инструментального суппорта Любое из описанных значений может быть считано посредством присвоения переменной в программе обработки детали. Точные смещения Недопустимое значение точного смещения определяется только тогда, когда активируется ориентируемый инструментальный суппорт, который содержит такое смещение и одновременно установочные данные SD42974 SC_TOCARR_FINE_CORRECTION = TRUE Величина допустимого точного смещения ограничивается через машинные данные до макс. допустимого значения. 452 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
