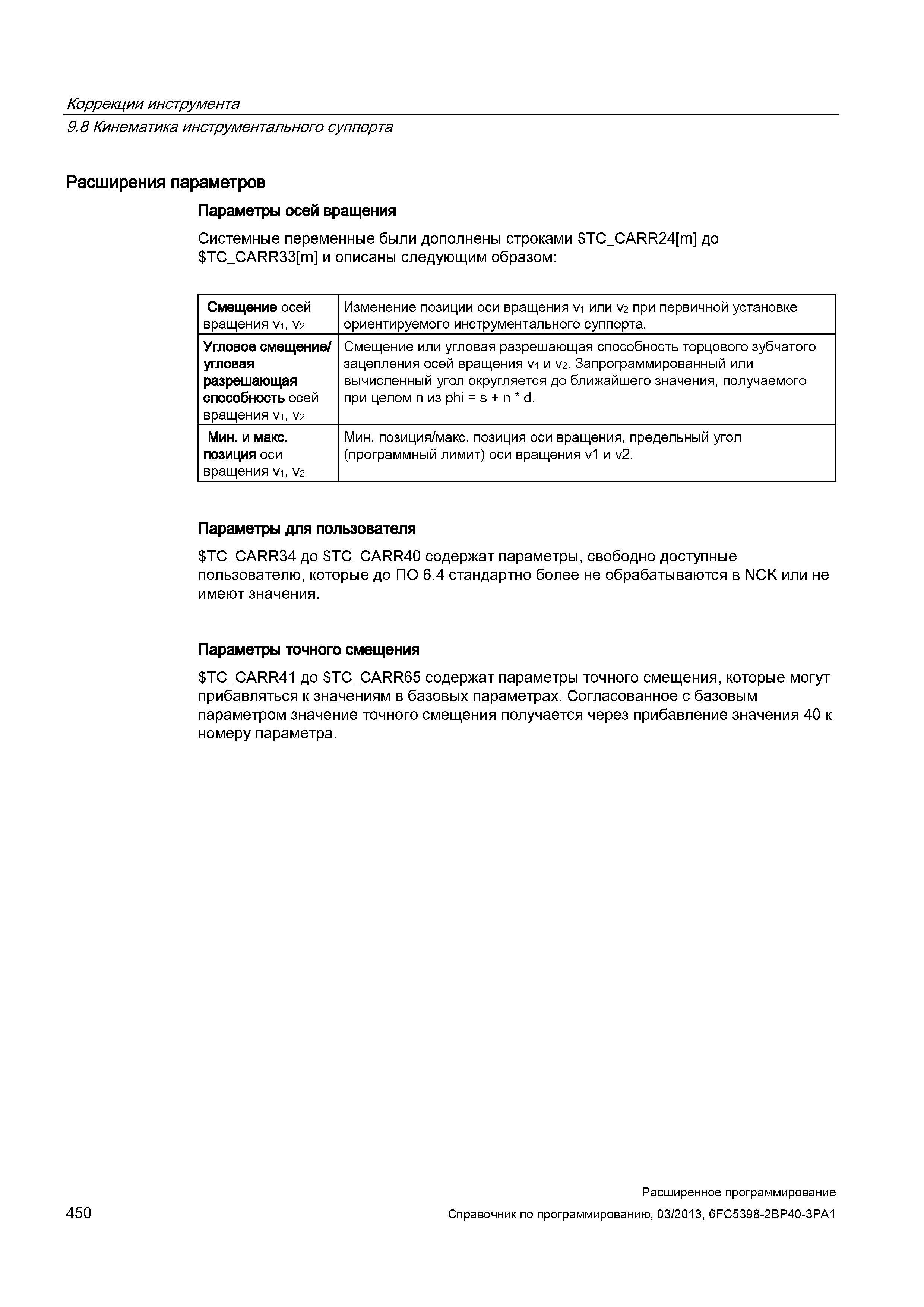

Коррекции инструмента 9.8 Кинематика инструментального суппорта Расширения параметров Параметры осей вращения Системные переменные были дополнены строками TC_CARR24 m до TC_CARR33 m и описаны следующим образом: Смещение осей вращения V1, V2 Изменение позиции оси вращения V1 или V2 при первичной установке ориентируемого инструментального суппорта. Угловое смещение/ угловая разрешающая способность осей вращения V1, V2 Смещение или угловая разрешающая способность торцового зубчатого зацепления осей вращения V1 и V2. Запрограммированный или вычисленный угол округляется до ближайшего значения, получаемого при целом n из phi = s + n * d. Мин. и макс. позиция оси вращения V1, V2 Мин. позиция/макс. позиция оси вращения, предельный угол (программный лимит) оси вращения v1 и v2. Параметры для пользователя TC_CARR34 до TC_CARR40 содержат параметры, свободно доступные пользователю, которые до ПО 6.4 стандартно более не обрабатываются в NCK или не имеют значения. Параметры точного смещения TC_CARR41 до TC_CARR65 содержат параметры точного смещения, которые могут прибавляться к значениям в базовых параметрах. Согласованное с базовым параметром значение точного смещения получается через прибавление значения 40 к номеру параметра. 450 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
