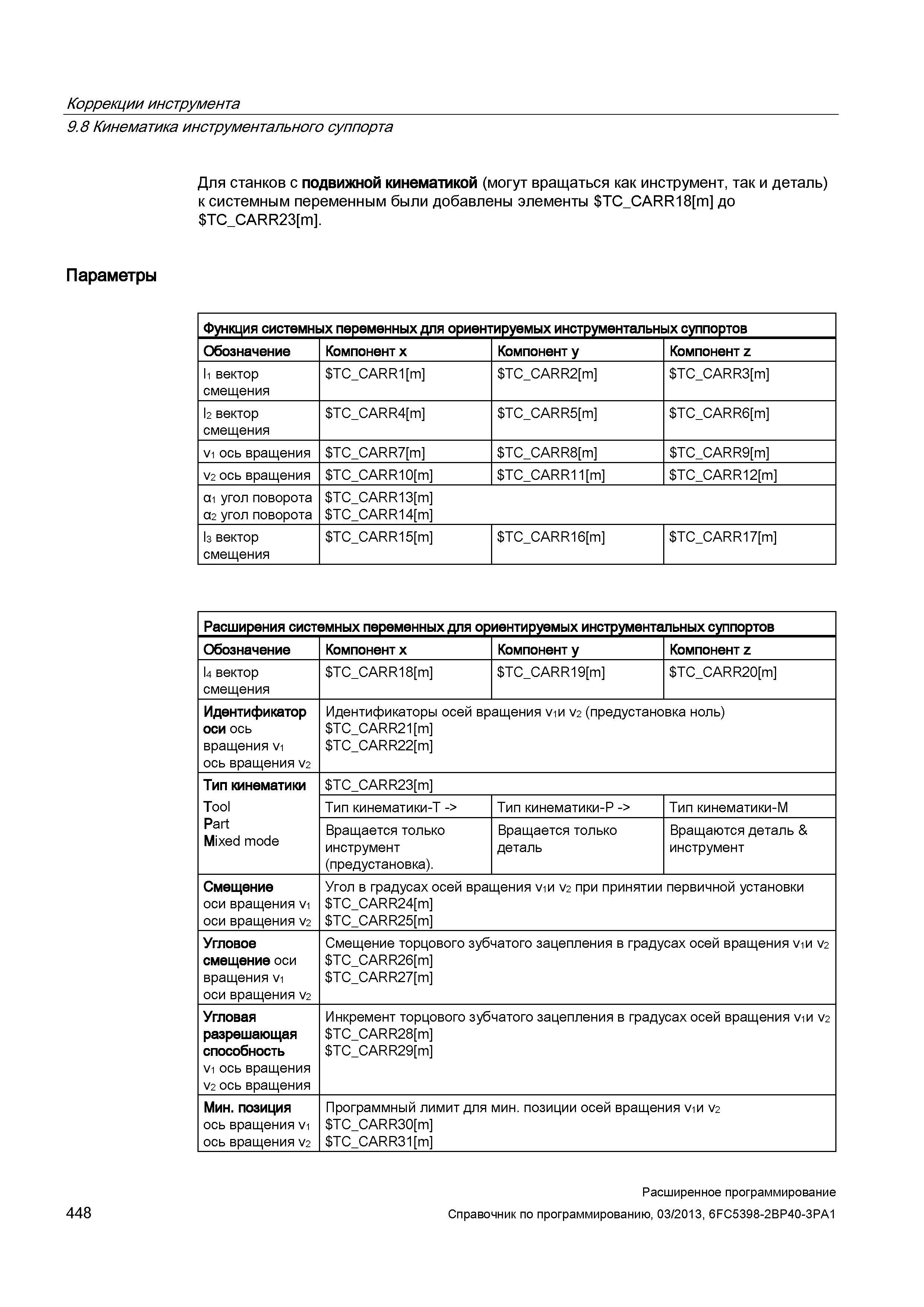

Коррекции инструмента 9.8 Кинематика инструментального суппорта Для станков с подвижной кинематикой (могут вращаться как инструмент, так и деталь) к системным переменным были добавлены элементы TC_CARR18 m до TC_CARR23 m . Параметры Функция системных переменных для ориентируемых инструментальных суппортов Обозначение Компонент x Компонент y Компонент z I1 вектор смещения TC_CARR1 m TC_CARR2 m TC_CARR3 m I2 вектор смещения TC_CARR4 m TC_CARR5 m TC_CARR6 m V1 ось вращения TC_CARR7 m TC_CARR8 m TC_CARR9 m V2 ось вращения TC_CARR10 m TC_CARR11 m TC_CARR12 m а1 угол поворота а2 угол поворота TC_CARR13 m TC_CARR14 m 1э вектор смещения TC_CARR15 m TC_CARR16 m TC_CARR17 m Расширения системных переменных для ориентируемых инструментальных суппортов Обозначение Компонент x Компонент y Компонент z 14 вектор смещения TC_CARR18 m TC_CARR19 m TC_CARR20 m Идентификатор оси ось вращения V1 ось вращения V2 Идентификаторы осей вращения vw V2 (предустановка ноль) TC_CARR21 m TC_CARR22 m Тип кинематики Tool Part Mixed mode TC_CARR23 m Тип кинематики-T -> Тип кинематики-P -> Тип кинематики-M Вращается только инструмент (предустановка). Вращается только деталь Вращаются деталь & инструмент Смещение оси вращения V1 оси вращения V2 Угол в градусах осей вращения vw V2 при принятии первичной установки TC_CARR24 m TC_CARR25 m Угловое смещение оси вращения V1 оси вращения V2 Смещение торцового зубчатого зацепления в градусах осей вращения vw V2 TC_CARR26 m TC_CARR27 m Угловая разрешающая способность V1 ось вращения V2 ось вращения Инкремент торцового зубчатого зацепления в градусах осей вращения vw V2 TC CARR28 m TC_CARR29 m Мин. позиция ось вращения V1 ось вращения V2 Программный лимит для мин. позиции осей вращения vw v2 TC_CARR30 m TC_CARR31 m 448 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
