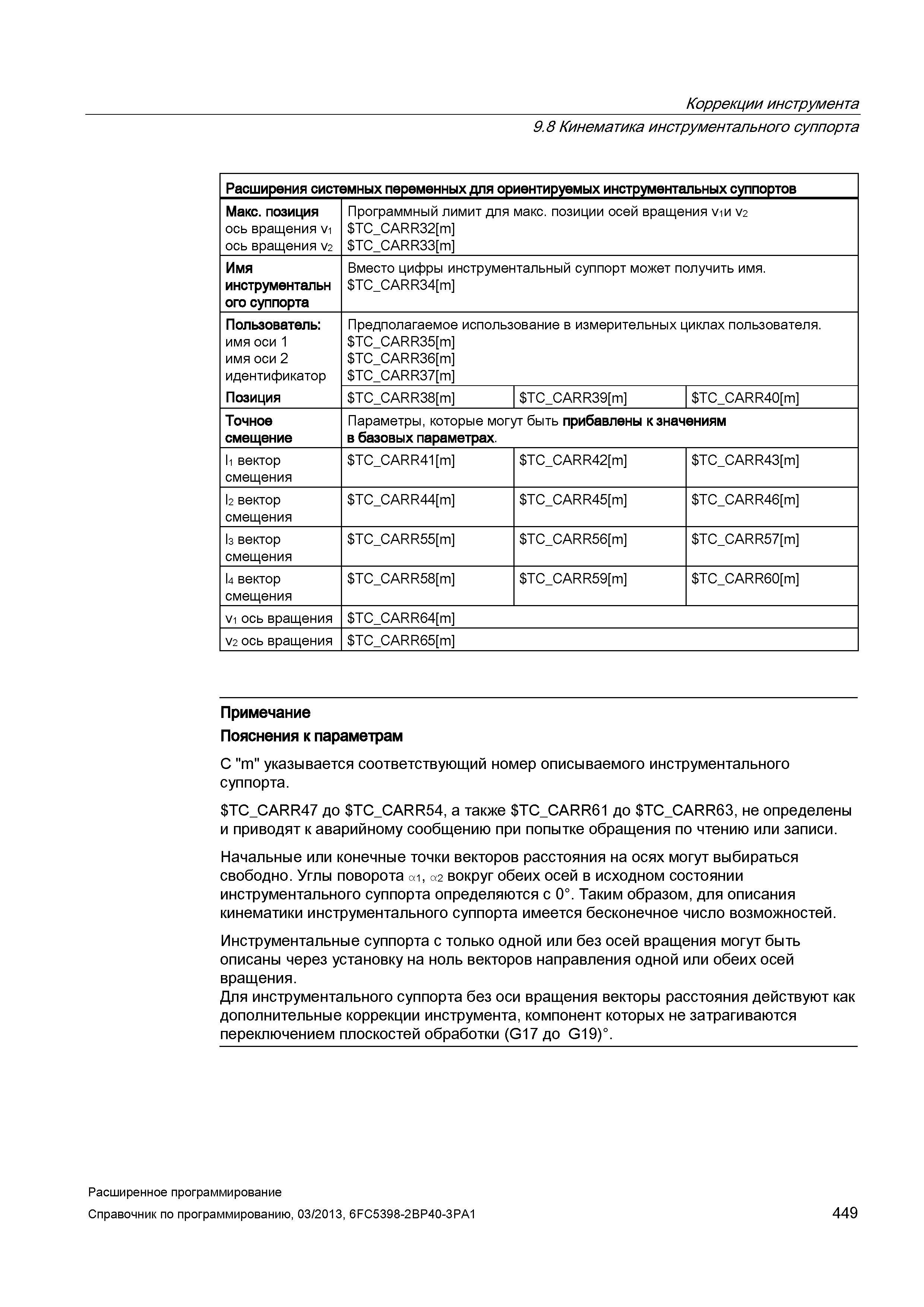

Коррекции инструмента 9.8 Кинематика инструментального суппорта Расширения системных переменных для ориентируемых инструментальных суппортов Макс. позиция ось вращения V1 ось вращения V2 Программный лимит для макс. позиции осей вращения vw V2 TC_CARR32 m TC_CARR33 m Имя инструментальн ого суппорта Вместо цифры инструментальный суппорт может получить имя. TC_CARR34 m Пользователь: имя оси 1 имя оси 2 идентификатор Позиция Предполагаемое использование в измерительных циклах пользователя. TC CARR35 m TC_CARR36 m TC CARR37 m TC_CARR38 m TC_CARR39 m TC_CARR40 m Точное смещение Параметры, которые могут быть прибавлены к значениям в базовых параметрах. I1 вектор смещения TC_CARR41 m TC_CARR42 m TC_CARR43 m I2 вектор смещения TC_CARR44 m TC_CARR45 m TC_CARR46 m 1э вектор смещения TC_CARR55 m TC_CARR56 m TC_CARR57 m 14 вектор смещения TC_CARR58 m TC_CARR59 m TC_CARR60 m V1 ось вращения TC_CARR64 m V2 ось вращения TC_CARR65 m Примечание Пояснения к параметрам С "m" указывается соответствующий номер описываемого инструментального суппорта. TC_CARR47 до TC_CARR54, а также TC_CARR61 до TC_CARR63, не определены и приводят к аварийному сообщению при попытке обращения по чтению или записи. Начальные или конечные точки векторов расстояния на осях могут выбираться свободно. Углы поворота а1, а2 вокруг обеих осей в исходном состоянии инструментального суппорта определяются с 0°. Таким образом, для описания кинематики инструментального суппорта имеется бесконечное число возможностей. Инструментальные суппорта с только одной или без осей вращения могут быть описаны через установку на ноль векторов направления одной или обеих осей вращения. Для инструментального суппорта без оси вращения векторы расстояния действуют как дополнительные коррекции инструмента, компонент которых не затрагиваются переключением плоскостей обработки (G17 до G19)°. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 449
