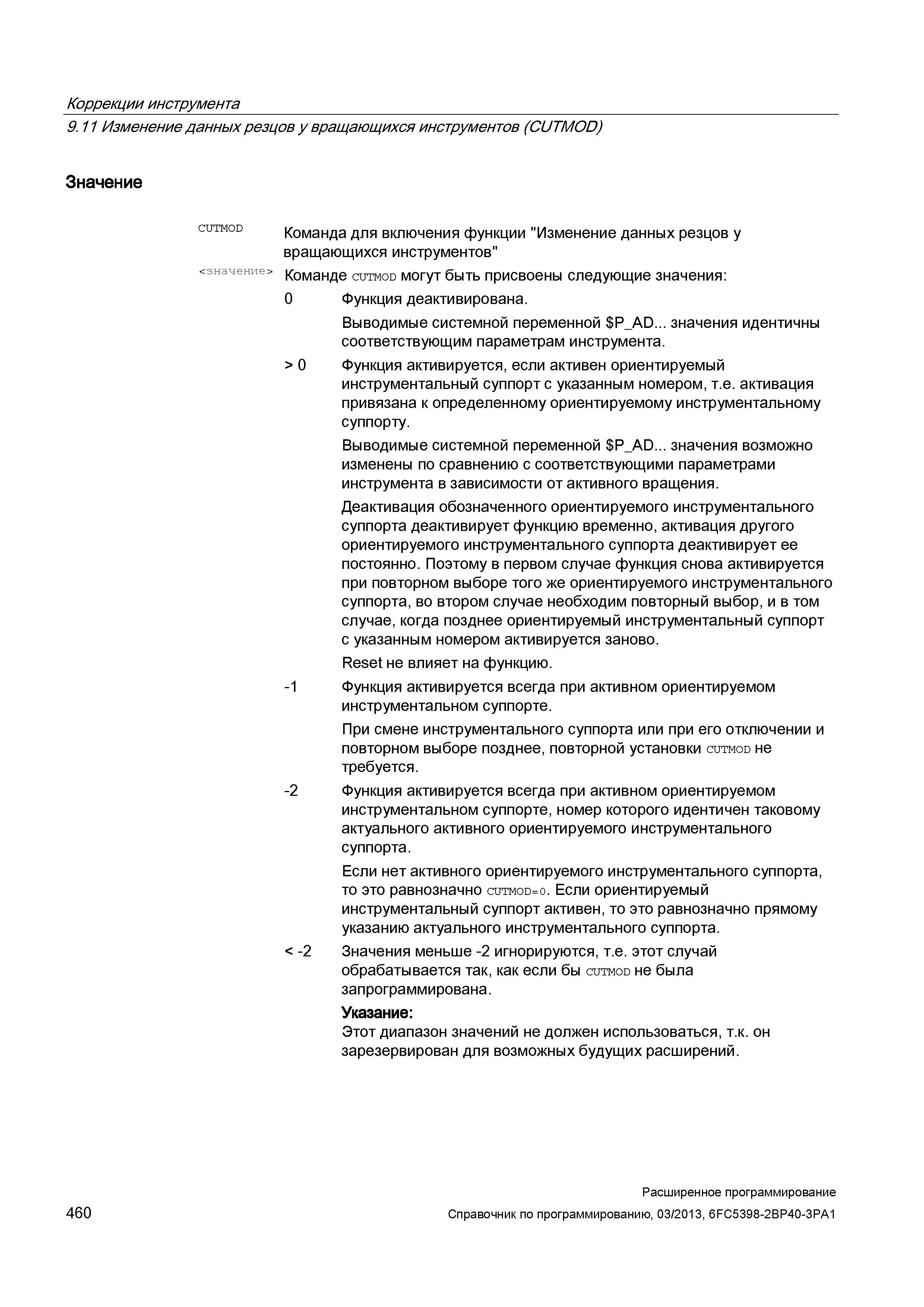

460 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.460

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 460 0460 Lab2u

Коррекции инструмента 9.11 Изменение данных резцов у вращающихся инструментов (CUTMOD) Значение CUTM0D Команда для включения функции "Изменение данных резцов у вращающихся инструментов" <значение> Команде cutmod могут быть присвоены следующие значения: 0 Функция деактивирована. Выводимые системной переменной P_AD... значения идентичны соответствующим параметрам инструмента. > 0 Функция активируется, если активен ориентируемый инструментальный суппорт с указанным номером, т.е. активация привязана к определенному ориентируемому инструментальному суппорту. Выводимые системной переменной P_AD... значения возможно изменены по сравнению с соответствующими параметрами инструмента в зависимости от активного вращения. Деактивация обозначенного ориентируемого инструментального суппорта деактивирует функцию временно, активация другого ориентируемого инструментального суппорта деактивирует ее постоянно. Поэтому в первом случае функция снова активируется при повторном выборе того же ориентируемого инструментального суппорта, во втором случае необходим повторный выбор, и в том случае, когда позднее ориентируемый инструментальный суппорт с указанным номером активируется заново. Reset не влияет на функцию. -1 Функция активируется всегда при активном ориентируемом инструментальном суппорте. При смене инструментального суппорта или при его отключении и повторном выборе позднее, повторной установки cutmod не требуется. -2 Функция активируется всегда при активном ориентируемом инструментальном суппорте, номер которого идентичен таковому актуального активного ориентируемого инструментального суппорта. Если нет активного ориентируемого инструментального суппорта, то это равнозначно cutmod=0. Если ориентируемый инструментальный суппорт активен, то это равнозначно прямому указанию актуального инструментального суппорта. < -2 Значения меньше -2 игнорируются, т.е. этот случай обрабатывается так, как если бы cutmod не была запрограммирована. Указание: Этот диапазон значений не должен использоваться, т.к. он зарезервирован для возможных будущих расширений. 460 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
