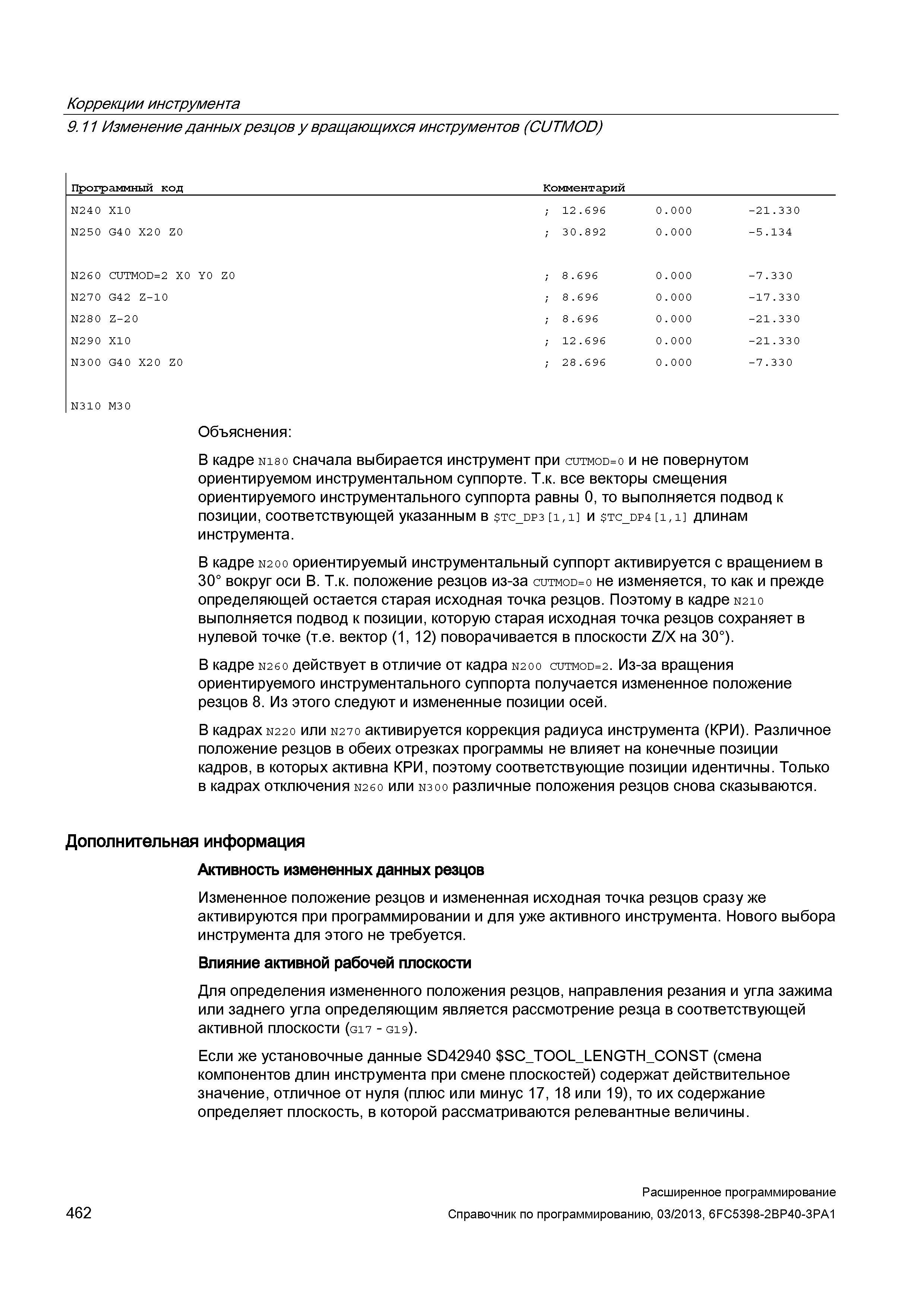

462 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.462

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 462 0462 Lab2u

Коррекции инструмента 9.11 Изменение данных резцов у вращающихся инструментов (CUTMOD) Программный код _Комментарий N240 X10 ; 12.696 0.000 -21.330 N250 G4 0 X2 0 Z0 ; 3 0.8 92 0.000 -5.134 N260 CUTMOD=2 X0 Y0 Z0 ; 8.696 0.000 -7.330 N270 G42 Z-10 ; 8.696 0.000 -17.330 N280 Z-20 ; 8.696 0.000 -21.330 N290 X10 ; 12.696 0.000 -21 .330 N300 G4 0 X2 0 Z0 ; 28.696 0.000 -7.330 Объяснения: В кадре N180 сначала выбирается инструмент при cutmod=o и не повернутом ориентируемом инструментальном суппорте. Т.к. все векторы смещения ориентируемого инструментального суппорта равны 0, то выполняется подвод к позиции, соответствующей указанным в tc_dp3 i,i и tc_dp4 i,i длинам инструмента. В кадре N200 ориентируемый инструментальный суппорт активируется с вращением в 30° вокруг оси B. Т.к. положение резцов из-за cutmod=o не изменяется, то как и прежде определяющей остается старая исходная точка резцов. Поэтому в кадре N210 выполняется подвод к позиции, которую старая исходная точка резцов сохраняет в нулевой точке (т.е. вектор (1, 12) поворачивается в плоскости Z/X на 30°). В кадре N260 действует в отличие от кадра N200 cutmod=2. Из-за вращения ориентируемого инструментального суппорта получается измененное положение резцов 8. Из этого следуют и измененные позиции осей. В кадрах N220 или N270 активируется коррекция радиуса инструмента (КРИ). Различное положение резцов в обеих отрезках программы не влияет на конечные позиции кадров, в которых активна КРИ, поэтому соответствующие позиции идентичны. Только в кадрах отключения N260 или N300 различные положения резцов снова сказываются. Дополнительная информация Активность измененных данных резцов Измененное положение резцов и измененная исходная точка резцов сразу же активируются при программировании и для уже активного инструмента. Нового выбора инструмента для этого не требуется. Влияние активной рабочей плоскости Для определения измененного положения резцов, направления резания и угла зажима или заднего угла определяющим является рассмотрение резца в соответствующей активной плоскости (G17 - G19). Если же установочные данные SD42940 SC_TOOL_LENGTH_CONST (смена компонентов длин инструмента при смене плоскостей) содержат действительное значение, отличное от нуля (плюс или минус 17, 18 или 19), то их содержание определяет плоскость, в которой рассматриваются релевантные величины. 462 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
