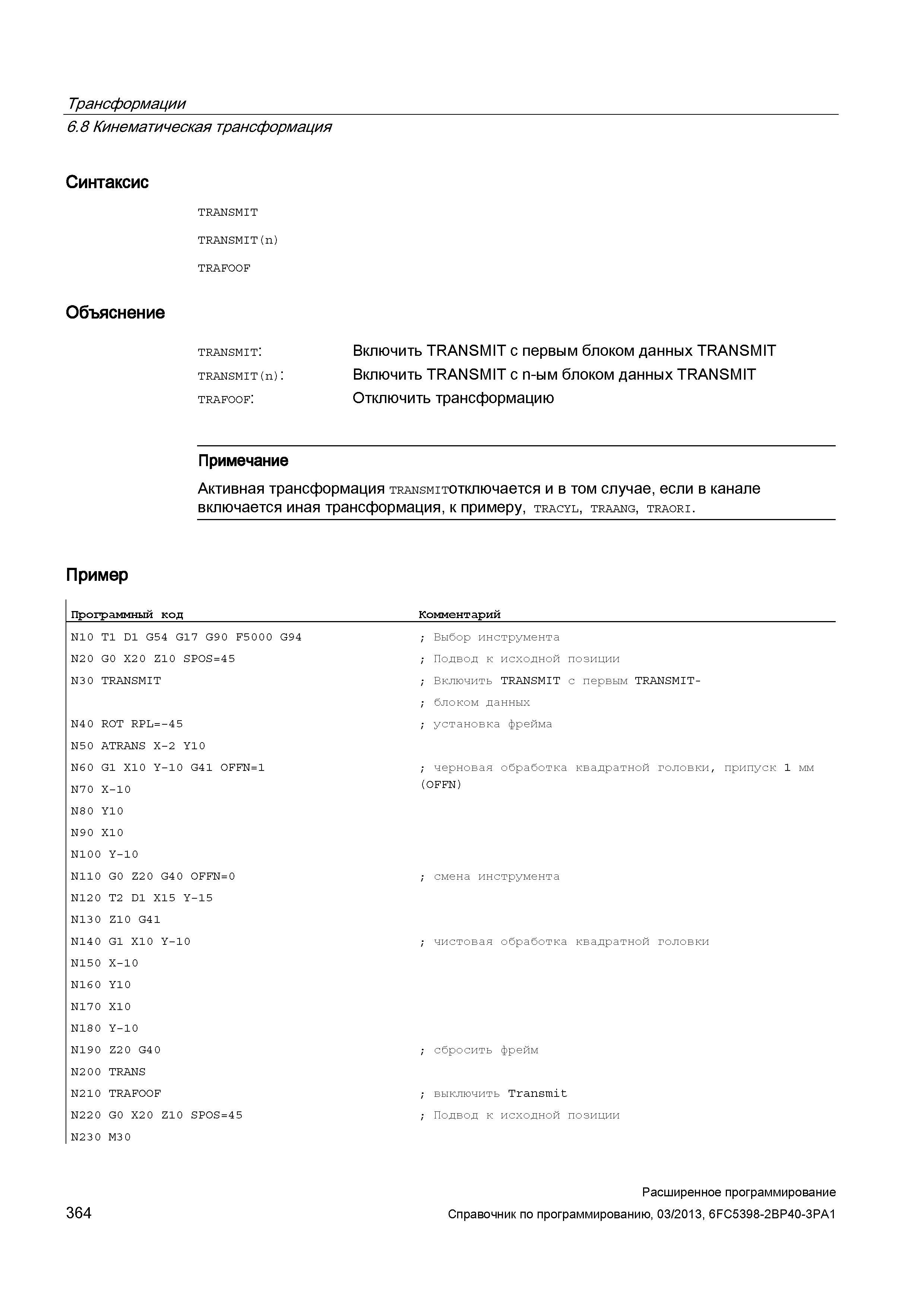

Трансформации 6.8 Кинематическая трансформация Синтаксис TRANSMIT TRANSMIT(n) TRAFOOF Объяснение transmit: TRANSMIT(n) : trafoof: Включить TRANSMIT с первым блоком данных TRANSMIT Включить TRANSMIT с n-ым блоком данных TRANSMIT Отключить трансформацию Примечание Активная трансформация тRANsмIтoтключается и в том случае, если в канале включается иная трансформация, к примеру, tracyl, traang, traori. Пример Программный код Комментарий N10 Т1 D1 G54 G17 G90 F5000 G94 N20 G0 X2 0 Z10 SPOS=45 N3 0 TRANSMIT N40 ROT RPL=-45 N50 ATRANS X-2 Y10 N60 G1 X10 Y-10 G41 OFFN=1 N70 X-10 N80 Y10 N90 X10 N100 Y-10 N110 G0 Z2 0 G4 0 0FFN=0 N120 T2 D1 X15 Y-15 N130 Z10 G41 N140 G1 X10 Y-10 N150 X-10 N160 Y10 N170 X10 N180 Y-10 N190 Z2 0 G4 0 N2 0 0 TRANS N210 TRAFOOF N220 G0 X2 0 Z10 SP0S=45 N230 M30 Выбор инструмента Подвод к исходной позиции Включить TRANSMIT с первым TRANSMIT- блоком данных установка фрейма ; черновая обработка квадратной головки, припуск 1 мм (offn) смена инструмента чистовая обработка квадратной головки сбросить фрейм выключить Transmit Подвод к исходной позиции 364 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
