SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)




365 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.365
365 Трансформации 6 8 Кинематическая трансформация Описание Литература Подробное описание функции см : Описание функций - Дополнительные функции Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 365

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 365 0365 Lab2u

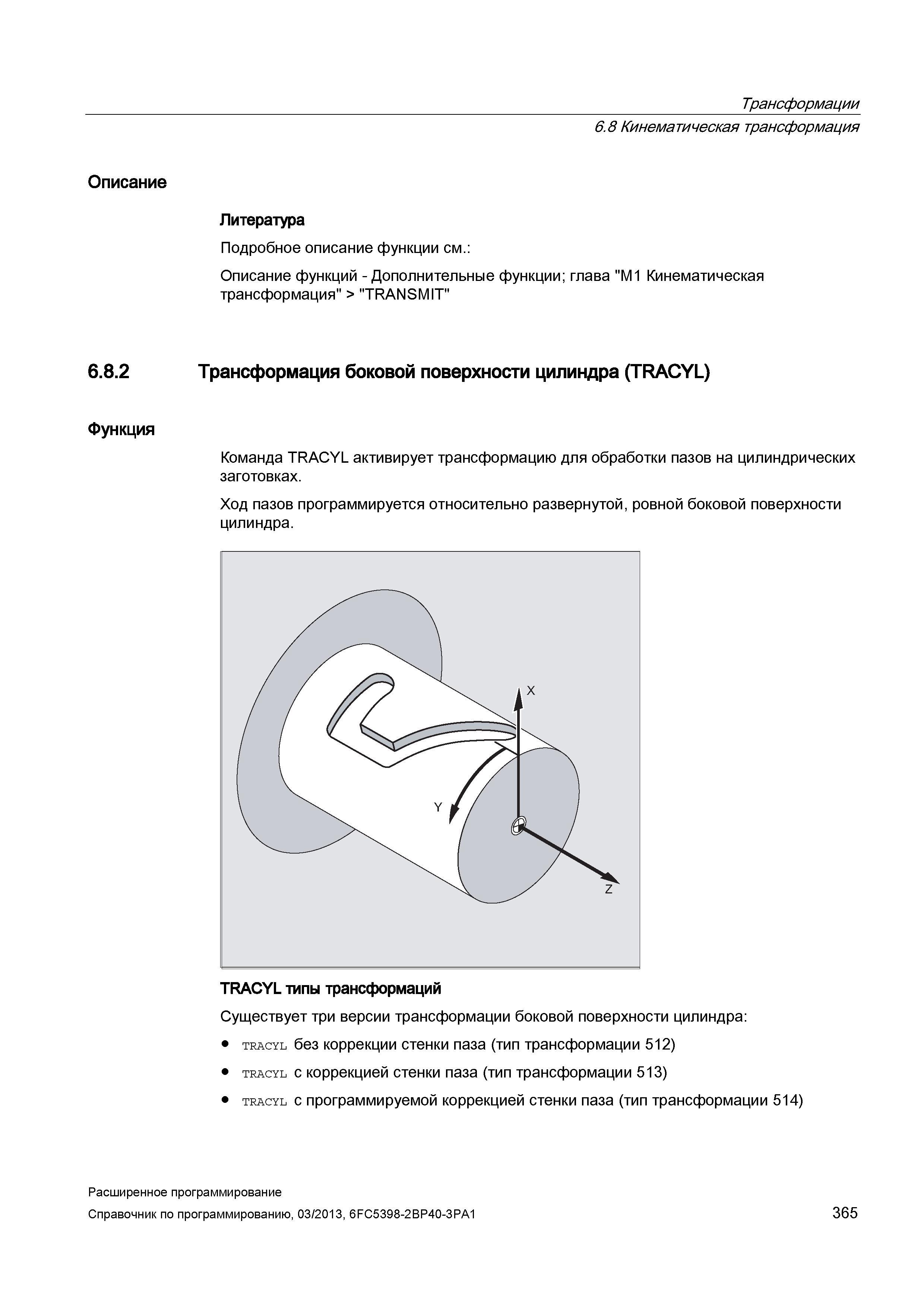

Трансформации 6.8 Кинематическая трансформация Описание Литература Подробное описание функции см.: Описание функций - Дополнительные функции; глава "М1 Кинематическая трансформация" > "TRANSMIT" 6.8.2 Трансформация боковой поверхности цилиндра (TRACYL) Функция Команда TRACYL активирует трансформацию для обработки пазов на цилиндрических заготовках. Ход пазов программируется относительно развернутой, ровной боковой поверхности цилиндра. TRACYL типы трансформаций Существует три версии трансформации боковой поверхности цилиндра: tracyl без коррекции стенки паза (тип трансформации 512) tracyl с коррекцией стенки паза (тип трансформации 513) tracyl с программируемой коррекцией стенки паза (тип трансформации 514) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 365
