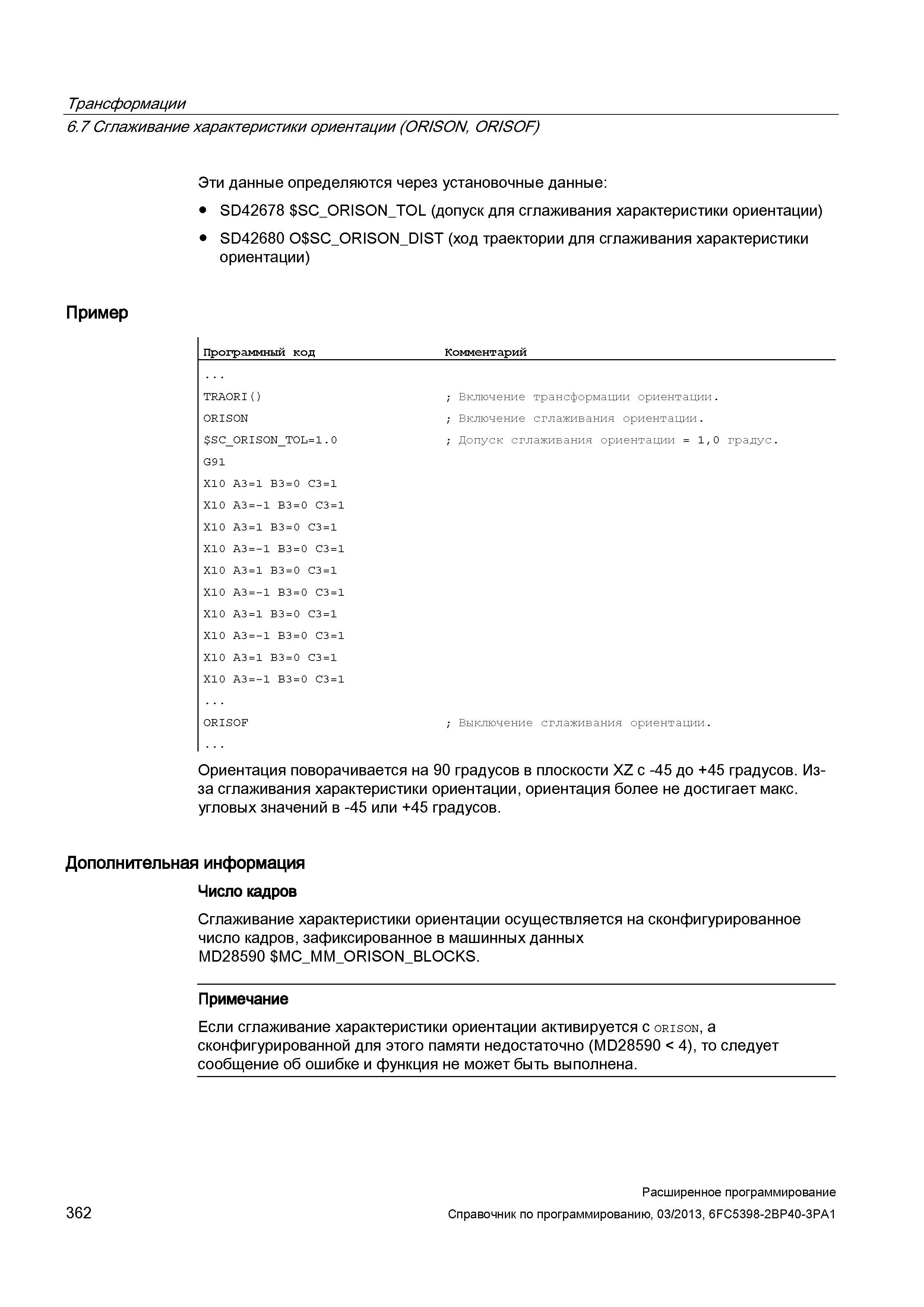

Трансформации 6.7 Сглаживание характеристики ориентации (ORISON, OR/SOF) Эти данные определяются через установочные данные: SD42678 SC_ORISON_TOL (допуск для сглаживания характеристики ориентации) SD42680 O SC_ORISON_DIST (ход траектории для сглаживания характеристики ориентации) Пример Программный код Комментарий TRAORI() ORISON S C_0RIS0N_T0L=1.0 G91 X10 A3=1 B3=0 C3=1 X10 A3=-1 B3=0 C3=1 X10 A3=1 B3=0 C3=1 X10 A3=-1 B3=0 C3=1 X10 A3=1 B3=0 C3=1 X10 A3=-1 B3=0 C3=1 X10 A3=1 B3=0 C3=1 X10 A3=-1 B3=0 C3=1 X10 A3=1 B3=0 C3=1 X10 A3=-1 B3=0 C3=1 ORISOF Ориентация поворачивается на 90 градусов в плоскости XZ с -45 до +45 градусов. Из-за сглаживания характеристики ориентации, ориентация более не достигает макс. угловых значений в -45 или +45 градусов. Дополнительная информация Число кадров Сглаживание характеристики ориентации осуществляется на сконфигурированное число кадров, зафиксированное в машинных данных MD28590 MC_MM_ORISON_BLOCKS. Примечание Если сглаживание характеристики ориентации активируется с orison, а сконфигурированной для этого памяти недостаточно (MD28590 < 4), то следует сообщение об ошибке и функция не может быть выполнена. Включение трансформации ориентации. Включение сглаживания ориентации. Допуск сглаживания ориентации = 1,0 градус. ; Выключение сглаживания ориентации. 362 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
