Системы числового программного управления / CNC programming and machining SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.) |
|||||
363 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.363 |
|||||

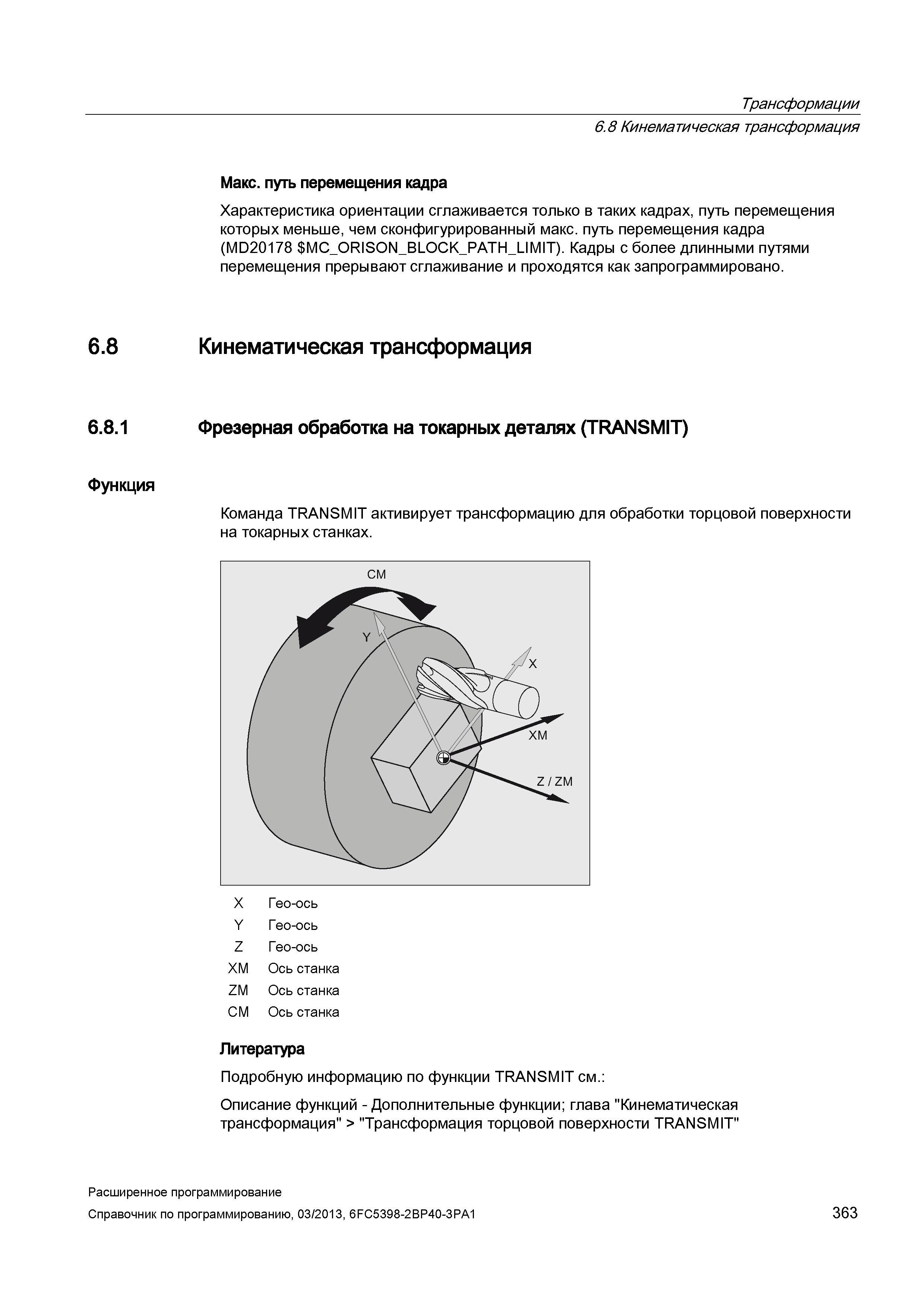

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 363 0363 Lab2u Трансформации 6.8 6.8.1 Функция 6.8 Кинематическая трансформация Макс. путь перемещения кадра Характеристика ориентации сглаживается только в таких кадрах, путь перемещения которых меньше, чем сконфигурированный макс. путь перемещения кадра (MD20178 MC_ORISON_BLOCK_PATH_LIMIT). Кадры с более длинными путями перемещения прерывают сглаживание и проходятся как запрограммировано. Кинематическая трансформация Фрезерная обработка на токарных деталях (TRANSMIT) Команда TRANSMIT активирует трансформацию для обработки торцовой поверхности на токарных станках. см X Гео-ось Y Гео-ось Z Гео-ось XM Ось станка ZM Ось станка CM Ось станка Литература Подробную информацию по функции TRANSMIT см.: Описание функций - Дополнительные функции; глава "Кинематическая трансформация" > "Трансформация торцовой поверхности TRANSMIT" Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 363 |
|||||
