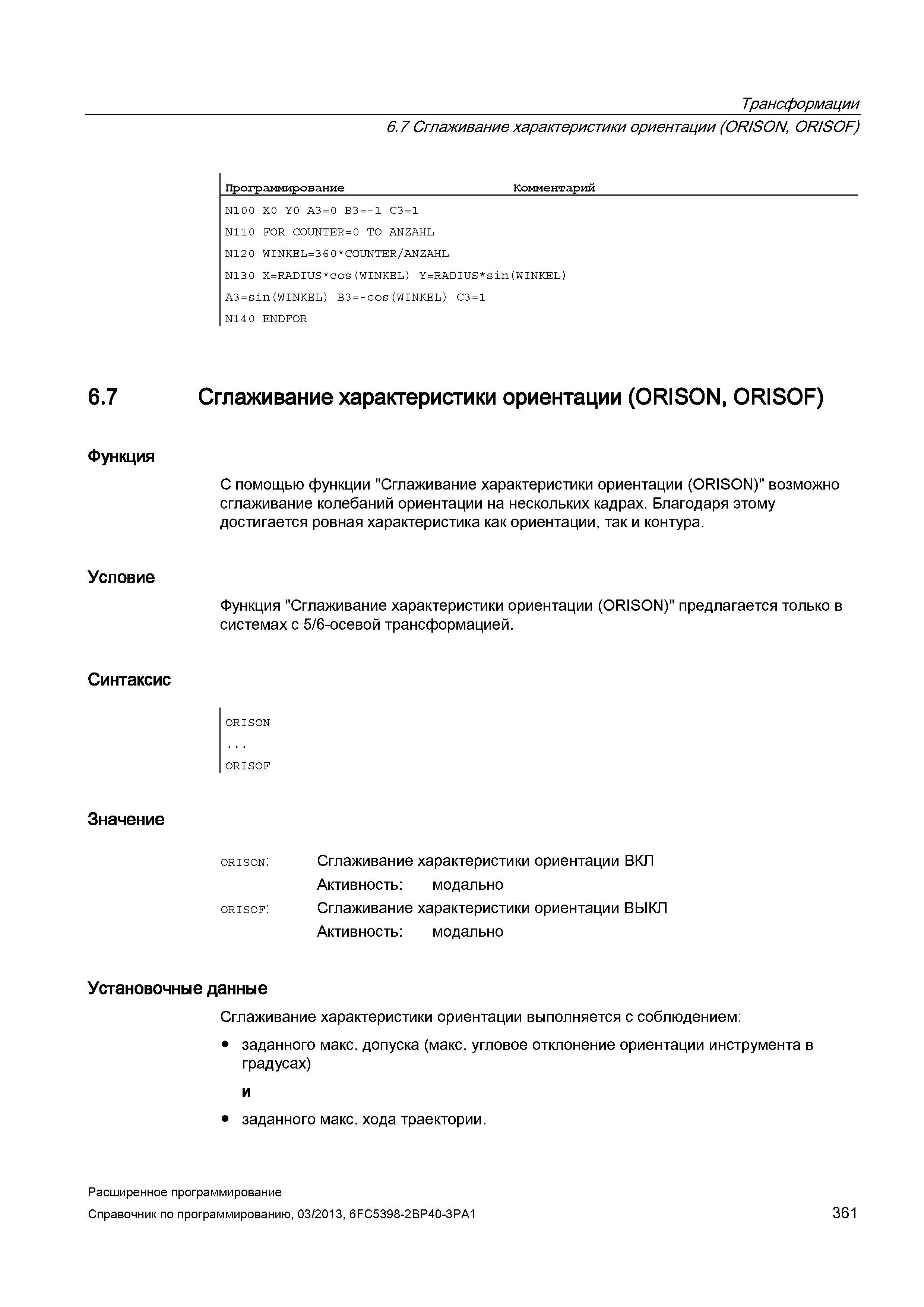

Трансформации 6.7 Сглаживание характеристики ориентации (ORISON, OR/SOF) Программирование _Комментарий N100 X0 Y0 A3=0 B3=-1 C3=1 N110 FOR C0UNTER=0 TO ANZAHL N120 WINKEL=360*C0UNTER/ANZAHL N130 X=RADIUS*cos(WINKEL) Y=RADIUS*sin(WINKEL) A3=sin(WINKEL) B3=-cos(WINKEL) C3=1 N14 0 ENDFOR 6.7 Сглаживание характеристики ориентации (ORISON, ORISOF) Функция Условие Синтаксис С помощью функции "Сглаживание характеристики ориентации (ORISON)" возможно сглаживание колебаний ориентации на нескольких кадрах. Благодаря этому достигается ровная характеристика как ориентации, так и контура. Функция "Сглаживание характеристики ориентации (ORISON)" предлагается только в системах с 5/6-осевой трансформацией. Значение ORISON ORISOF orisof: Сглаживание характеристики ориентации ВКЛ Активность: модально Сглаживание характеристики ориентации ВЫКЛ Активность: модально Установочные данные Сглаживание характеристики ориентации выполняется с соблюдением: заданного макс. допуска (макс. угловое отклонение ориентации инструмента в градусах) и заданного макс. хода траектории. ORISON: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 361
