SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)

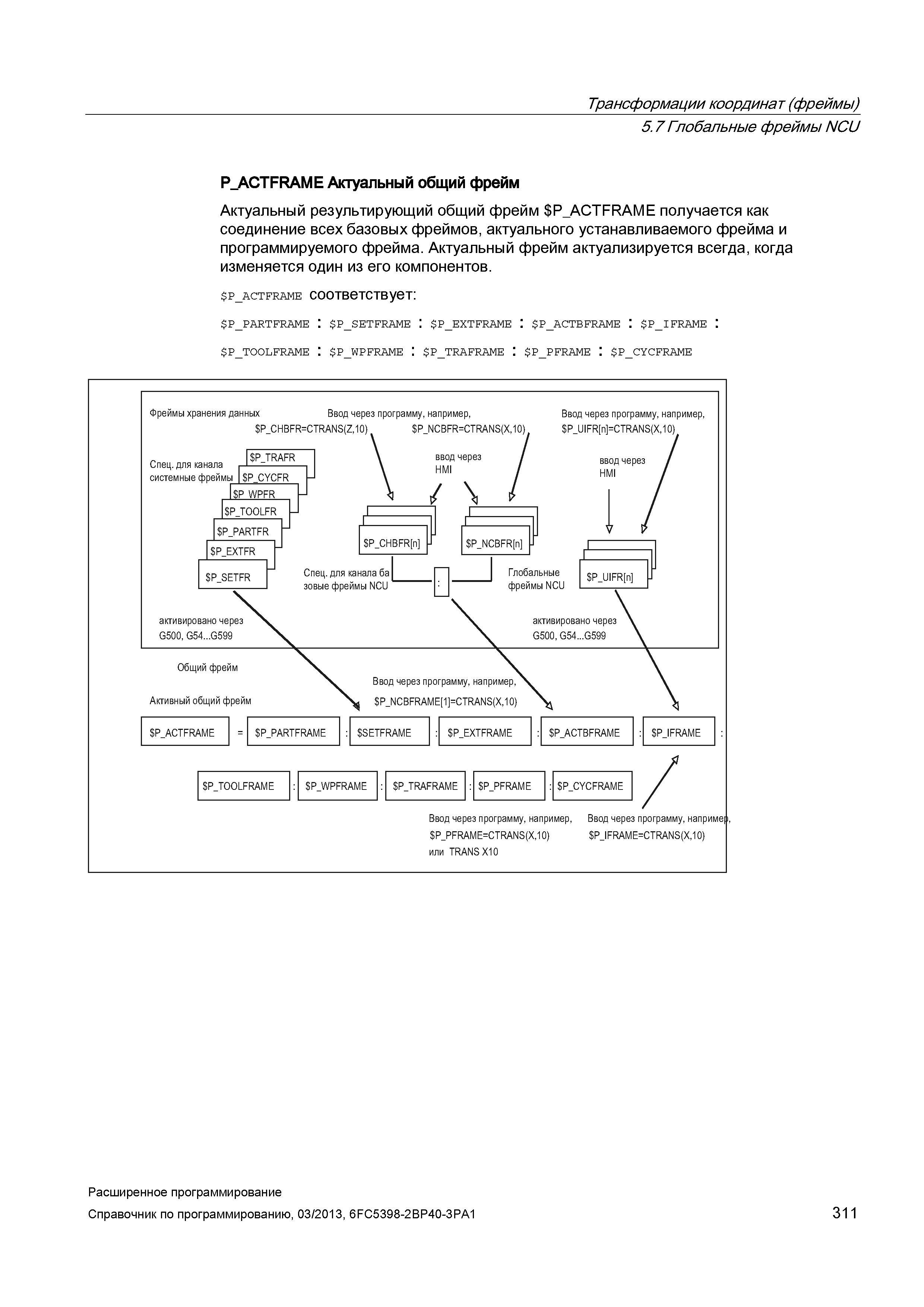

311 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.311
311 Трансформации координат (фреймы) 5 7 Глобальные фреймы NCU Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 311

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 311 0311 Lab2u

Трансформации координат (фреймы) 5.7 Глобальные фреймы NCU P_ACTFRAME Актуальный общий фрейм Актуальный результирующий общий фрейм P_ACTFRAME получается как соединение всех базовых фреймов, актуального устанавливаемого фрейма и программируемого фрейма. Актуальный фрейм актуализируется всегда, когда изменяется один из его компонентов. p_actframe соответствует: P_PARTFRAME I P_SETFRAME P_EXTFRAME : P_ACTBFRAME I P_IFRAME I p_toolframe I p_wpframe I p_traframe I p_pframe I p_cycframe Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 311
