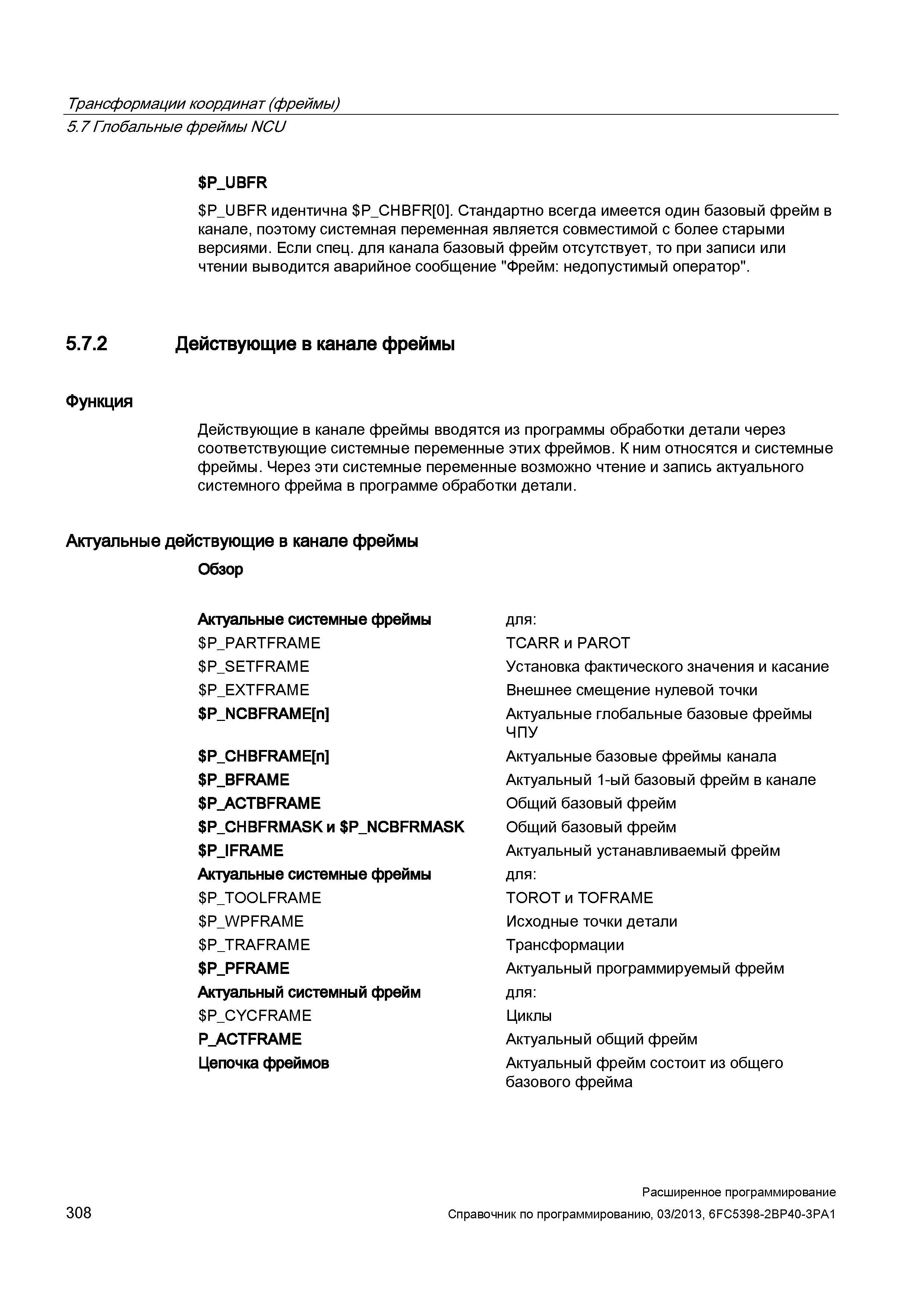

Трансформации координат (фреймы) 5.7 Глобальные фреймы NCU P_UBFR P_UBFR идентична P_CHBFR 0 . Стандартно всегда имеется один базовый фрейм в канале, поэтому системная переменная является совместимой с более старыми версиями. Если спец. для канала базовый фрейм отсутствует, то при записи или чтении выводится аварийное сообщение "Фрейм: недопустимый оператор". 5.7.2 Действующие в канале фреймы Функция Действующие в канале фреймы вводятся из программы обработки детали через соответствующие системные переменные этих фреймов. К ним относятся и системные фреймы. Через эти системные переменные возможно чтение и запись актуального системного фрейма в программе обработки детали. Актуальные действующие в канале фреймы Обзор Актуальные системные фреймы P_PARTFRAME P_SETFRAME P_EXTFRAME P_NCBFRAME n P_CHBFRAME n P_BFRAME P_ACTBFRAME P_CHBFRMASK и P_NCBFRMASK P_IFRAME Актуальные системные фреймы P_TOOLFRAME P_WPFRAME P_TRAFRAME P_PFRAME Актуальный системный фрейм P_CYCFRAME P_ACTFRAME Цепочка фреймов для: TCARR и PAROT Установка фактического значения и касание Внешнее смещение нулевой точки Актуальные глобальные базовые фреймы ЧПУ Актуальные базовые фреймы канала Актуальный 1-ый базовый фрейм в канале Общий базовый фрейм Общий базовый фрейм Актуальный устанавливаемый фрейм для: TOROT и TOFRAME Исходные точки детали Трансформации Актуальный программируемый фрейм для: Циклы Актуальный общий фрейм Актуальный фрейм состоит из общего базового фрейма 308 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
