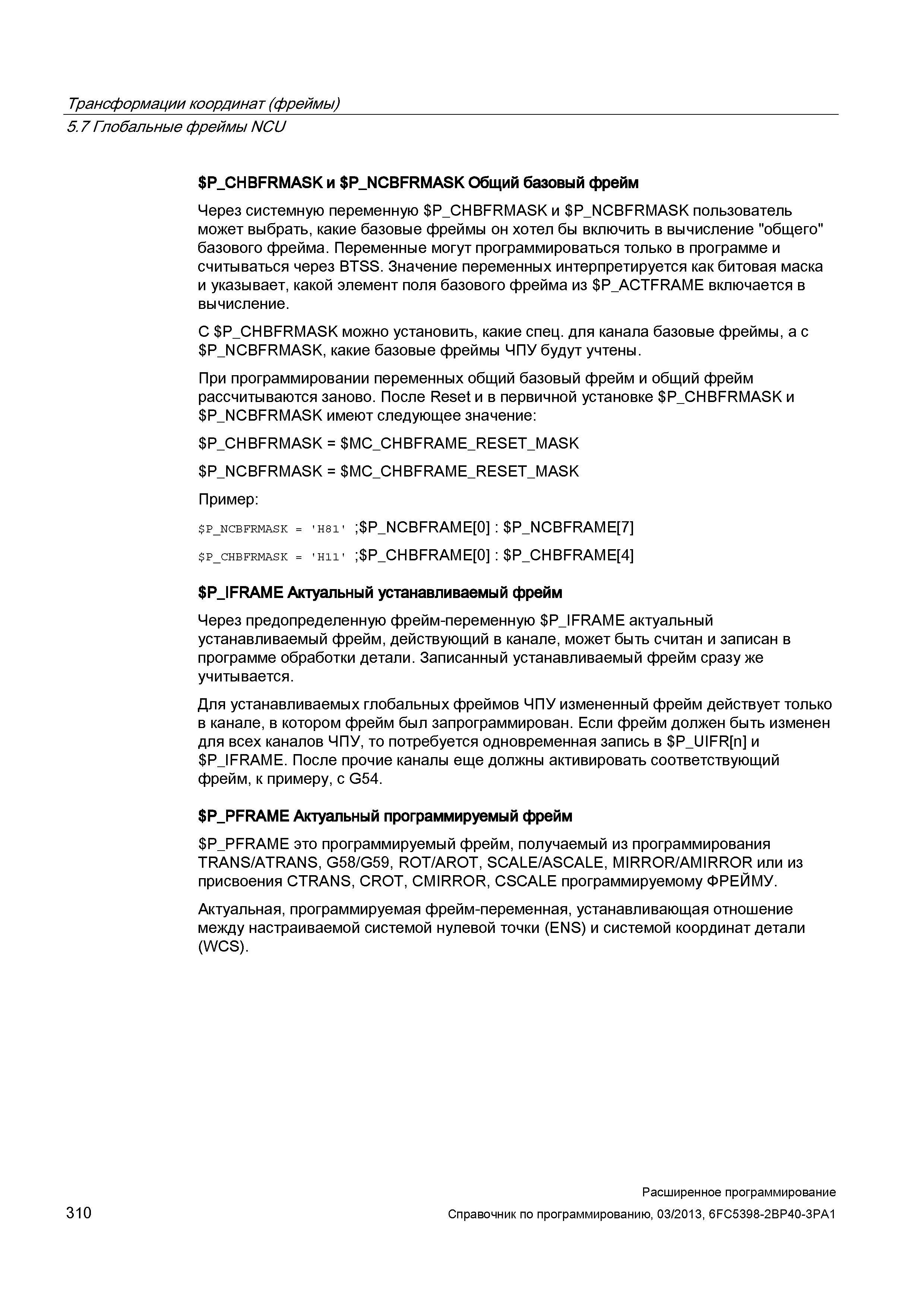

Трансформации координат (фреймы) 5.7 Глобальные фреймы NCU P_CHBFRMASK и P_NCBFRMASK Общий базовый фрейм Через системную переменную P_CHBFRMASK и P_NCBFRMASK пользователь может выбрать, какие базовые фреймы он хотел бы включить в вычисление "общего" базового фрейма. Переменные могут программироваться только в программе и считываться через BTSS. Значение переменных интерпретируется как битовая маска и указывает, какой элемент поля базового фрейма из P_ACTFRAME включается в вычисление. С P_CHBFRMASK можно установить, какие спец. для канала базовые фреймы, а с P_NCBFRMASK, какие базовые фреймы ЧПУ будут учтены. При программировании переменных общий базовый фрейм и общий фрейм рассчитываются заново. После Reset и в первичной установке P_CHBFRMASK и P_NCBFRMASK имеют следующее значение: P_CHBFRMASK = MC_CHBFRAME_RESET_MASK P_NCBFRMASK = MC_CHBFRAME_RESET_MASK Пример: P_NCBFRMASK = 'H81' ; P_NCBFRAME 0 : P_NCBFRAME 7 P_CHBFRMASK = 'H11' ; P_CHBFRAME 0 : P_CHBFRAME 4 P_IFRAME Актуальный устанавливаемый фрейм Через предопределенную фрейм-переменную P_IFRAME актуальный устанавливаемый фрейм, действующий в канале, может быть считан и записан в программе обработки детали. Записанный устанавливаемый фрейм сразу же учитывается. Для устанавливаемых глобальных фреймов ЧПУ измененный фрейм действует только в канале, в котором фрейм был запрограммирован. Если фрейм должен быть изменен для всех каналов ЧПУ, то потребуется одновременная запись в P_UIFR n и P_IFRAME. После прочие каналы еще должны активировать соответствующий фрейм, к примеру, с G54. P_PFRAME Актуальный программируемый фрейм P_PFRAME это программируемый фрейм, получаемый из программирования TRANS/ATRANS, G58/G59, ROT/AROT, SCALE/ASCALE, MIRROR/AMIRROR или из присвоения CTRANS, CROT, CMIRROR, CSCALE программируемому ФРЕЙМУ. Актуальная, программируемая фрейм-переменная, устанавливающая отношение между настраиваемой системой нулевой точки (ENS) и системой координат детали (WCS). 310 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
