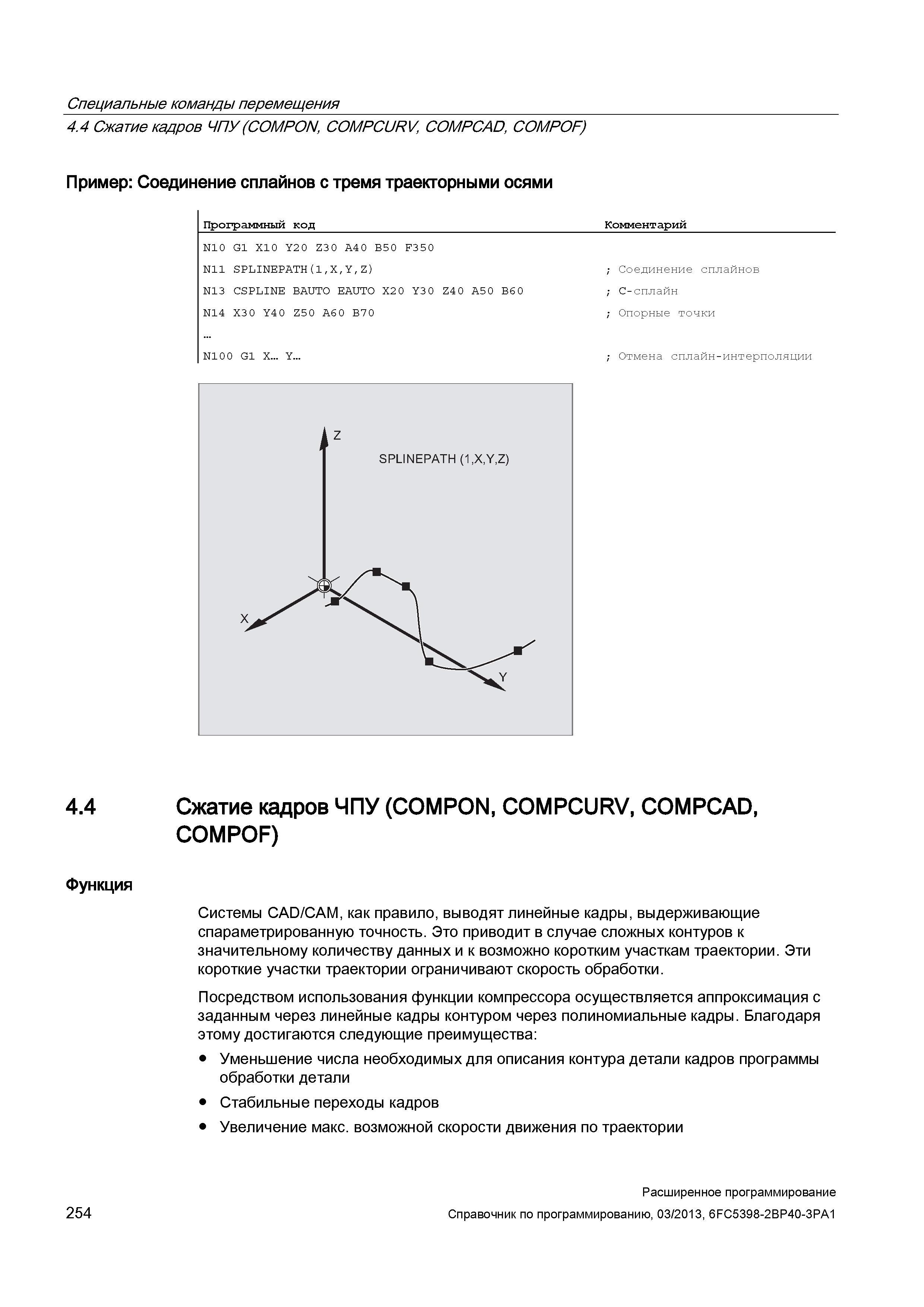

Специальные команды перемещения 4.4 Сжатие кадров ЧПУ (COMPON , COMPCURV , COMPCAD , COMPOF) Пример: Соединение сплайнов с тремя траекторными осями Программный код Комментарий N10 G1 X10 Y2 0 Z30 A4 0 B50 F350 N11 SPLINEPATH(1,X,Y,Z) N13 CSPLINE BAUTO EAUTO X2 0 Y30 Z40 A50 B60 N14 X30 Y4 0 Z50 A6 0 B70 ; Соединение сплайнов ; C-сплайн ; Опорные точки N10 0 G1 X Y... ; Отмена сплайн-интерполяции 4.4 Сжатие кадров ЧПУ (COMPON, COMPCURV, COMPCAD, COMPOF) Функция Системы CAD/CAM, как правило, выводят линейные кадры, выдерживающие спараметрированную точность. Это приводит в случае сложных контуров к значительному количеству данных и к возможно коротким участкам траектории. Эти короткие участки траектории ограничивают скорость обработки. Посредством использования функции компрессора осуществляется аппроксимация с заданным через линейные кадры контуром через полиномиальные кадры. Благодаря этому достигаются следующие преимущества: Уменьшение числа необходимых для описания контура детали кадров программы обработки детали Стабильные переходы кадров Увеличение макс. возможной скорости движения по траектории 254 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
