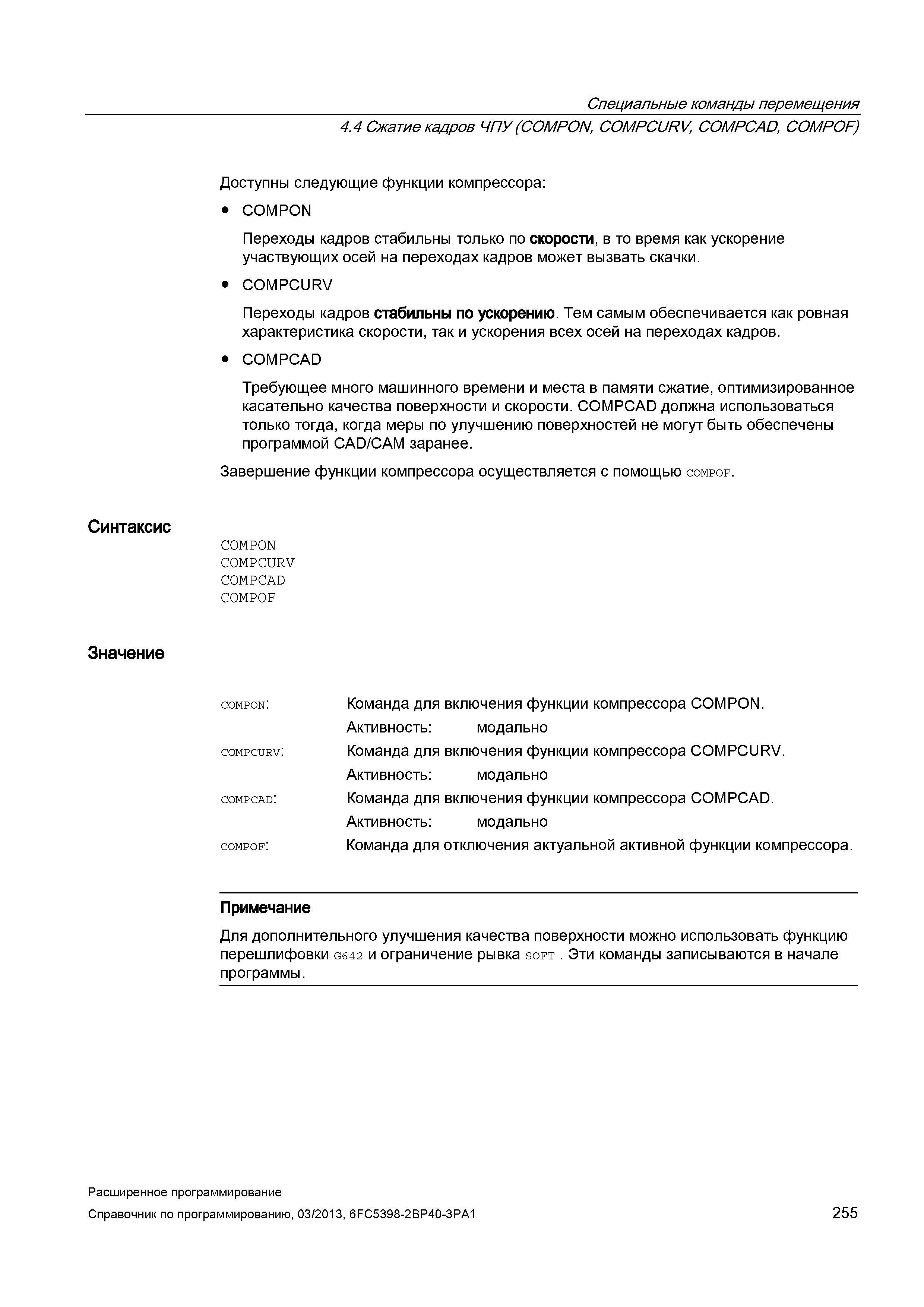

255 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.255

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 255 0255 Lab2u

Специальные команды перемещения 4.4 Сжатие кадров ЧПУ (COMPON , COMPCURV , COMPCAD , COMPOF) Доступны следующие функции компрессора: COMPON Переходы кадров стабильны только по скорости, в то время как ускорение участвующих осей на переходах кадров может вызвать скачки. COMPCURV Переходы кадров стабильны по ускорению. Тем самым обеспечивается как ровная характеристика скорости, так и ускорения всех осей на переходах кадров. COMPCAD Требующее много машинного времени и места в памяти сжатие, оптимизированное касательно качества поверхности и скорости. COMPCAD должна использоваться только тогда, когда меры по улучшению поверхностей не могут быть обеспечены программой CAD/CAM заранее. Завершение функции компрессора осуществляется с помощью compof. Синтаксис COMPON COMPCURV COMPCAD COMPOF Значение compon: compcurv: compcad: compof: Примечание Для дополнительного улучшения качества поверхности можно использовать функцию перешлифовки G642 и ограничение рывка soft . Эти команды записываются в начале программы. Команда для включения функции компрессора COMPON. Активность: модально Команда для включения функции компрессора COMPCURV. Активность: модально Команда для включения функции компрессора COMPCAD. Активность: модально Команда для отключения актуальной активной функции компрессора. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 255
