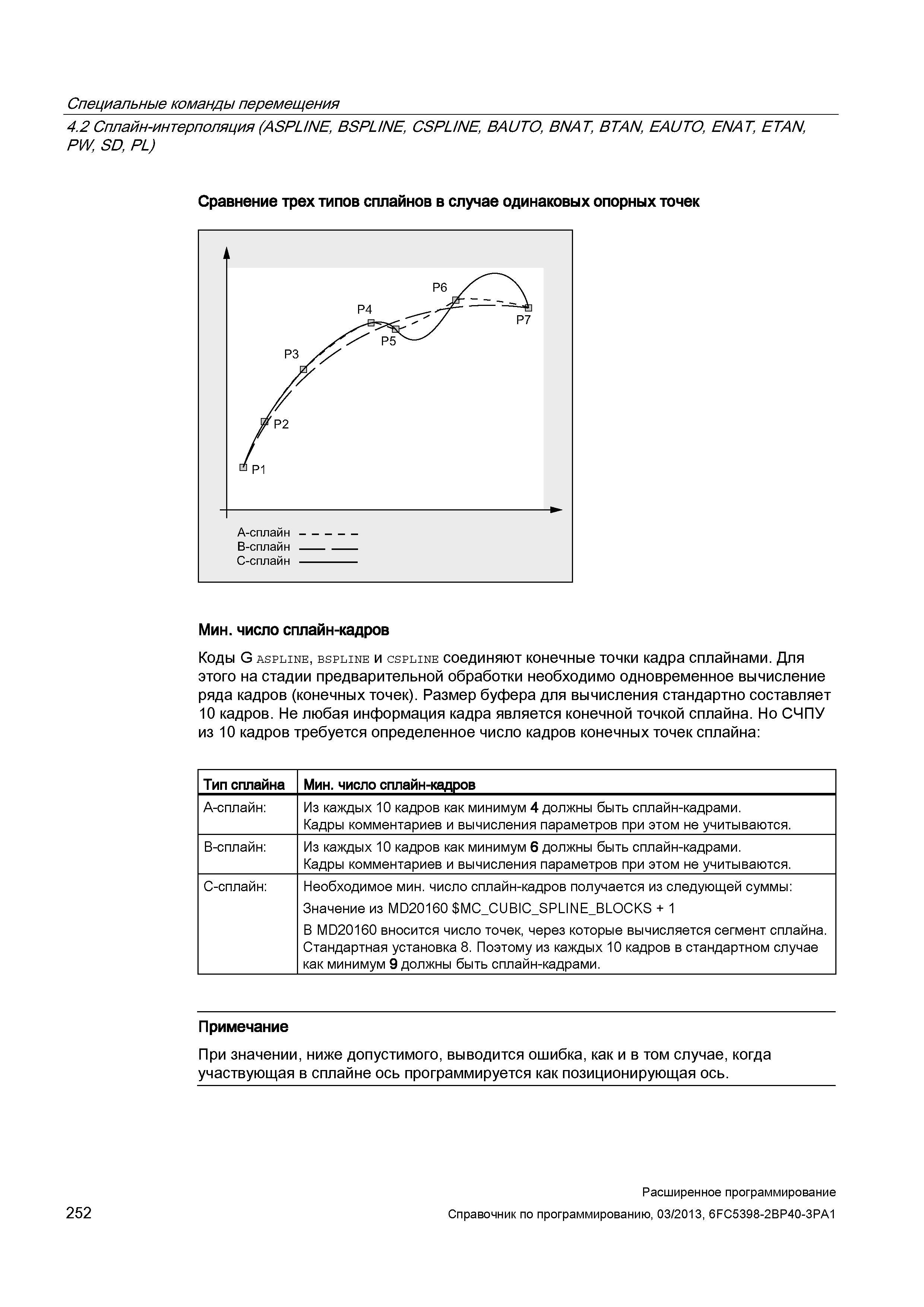

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Сравнение трех типов сплайнов в случае одинаковых опорных точек Мин. число сплайн-кадров Коды G aspline, bspline и cspline соединяют конечные точки кадра сплайнами. Для этого на стадии предварительной обработки необходимо одновременное вычисление ряда кадров (конечных точек). Размер буфера для вычисления стандартно составляет 10 кадров. Не любая информация кадра является конечной точкой сплайна. Но СЧПУ из 10 кадров требуется определенное число кадров конечных точек сплайна: Тип сплайна Мин. число сплайн-кадров A-сплайн: Из каждых 10 кадров как минимум 4 должны быть сплайн-кадрами. Кадры комментариев и вычисления параметров при этом не учитываются. B-сплайн: Из каждых 10 кадров как минимум 6 должны быть сплайн-кадрами. Кадры комментариев и вычисления параметров при этом не учитываются. C-сплайн: Необходимое мин. число сплайн-кадров получается из следующей суммы: Значение из MD20160 MC_CUBIC_SPLINE_BLOCKS + 1 В MD20160 вносится число точек, через которые вычисляется сегмент сплайна. Стандартная установка 8. Поэтому из каждых 10 кадров в стандартном случае как минимум 9 должны быть сплайн-кадрами. Примечание При значении, ниже допустимого, выводится ошибка, как и в том случае, когда участвующая в сплайне ось программируется как позиционирующая ось. 252 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
