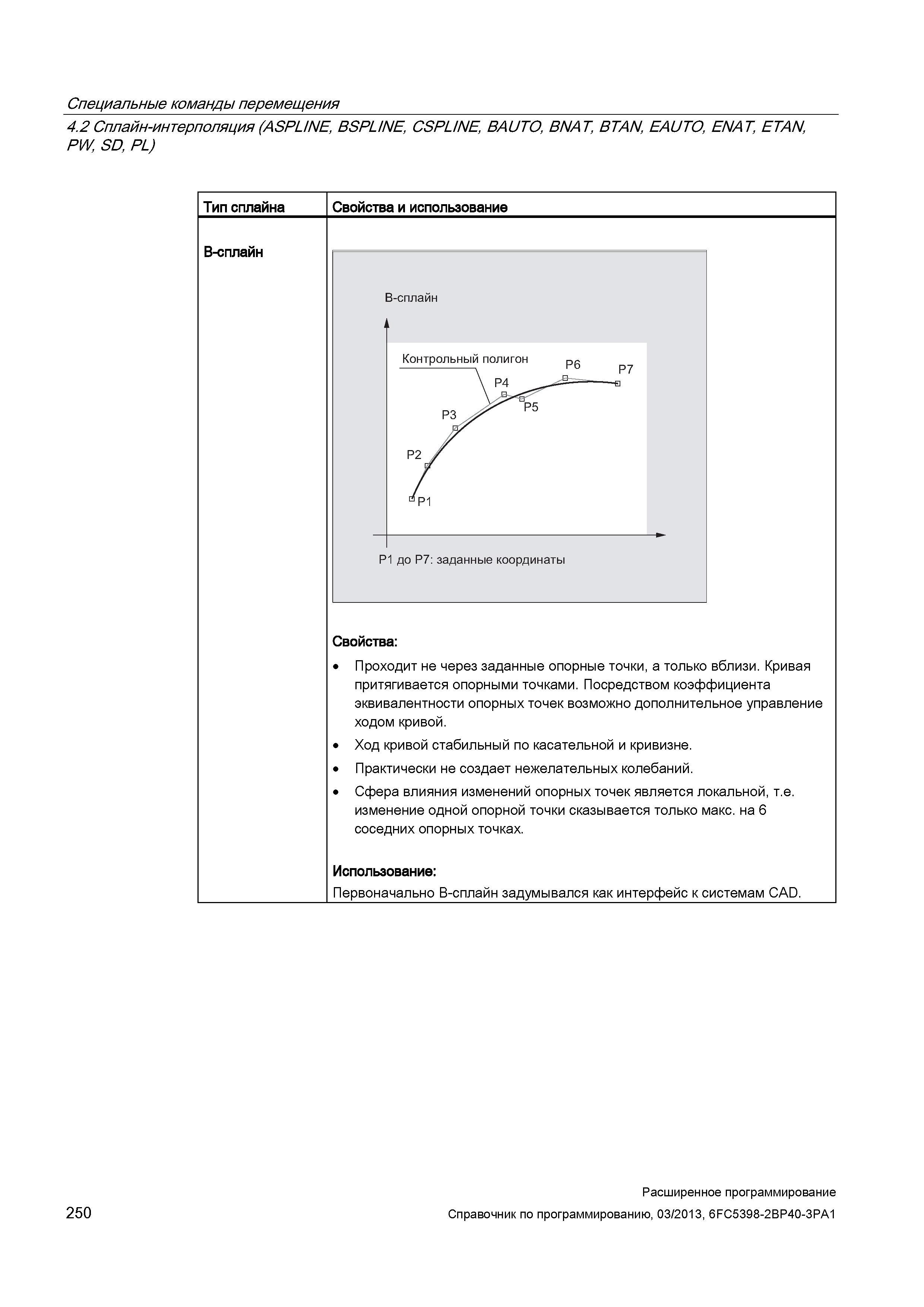

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) 250 Тип сплайна Свойства и использование B-сплайн В-сплайн Свойства: Проходит не через заданные опорные точки, а только вблизи. Кривая притягивается опорными точками. Посредством коэффициента эквивалентности опорных точек возможно дополнительное управление ходом кривой. Ход кривой стабильный по касательной и кривизне. Практически не создает нежелательных колебаний. Сфера влияния изменений опорных точек является локальной, т.е. изменение одной опорной точки сказывается только макс. на 6 соседних опорных точках. Использование: Первоначально В-сплайн задумывался как интерфейс к системам CAD. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
