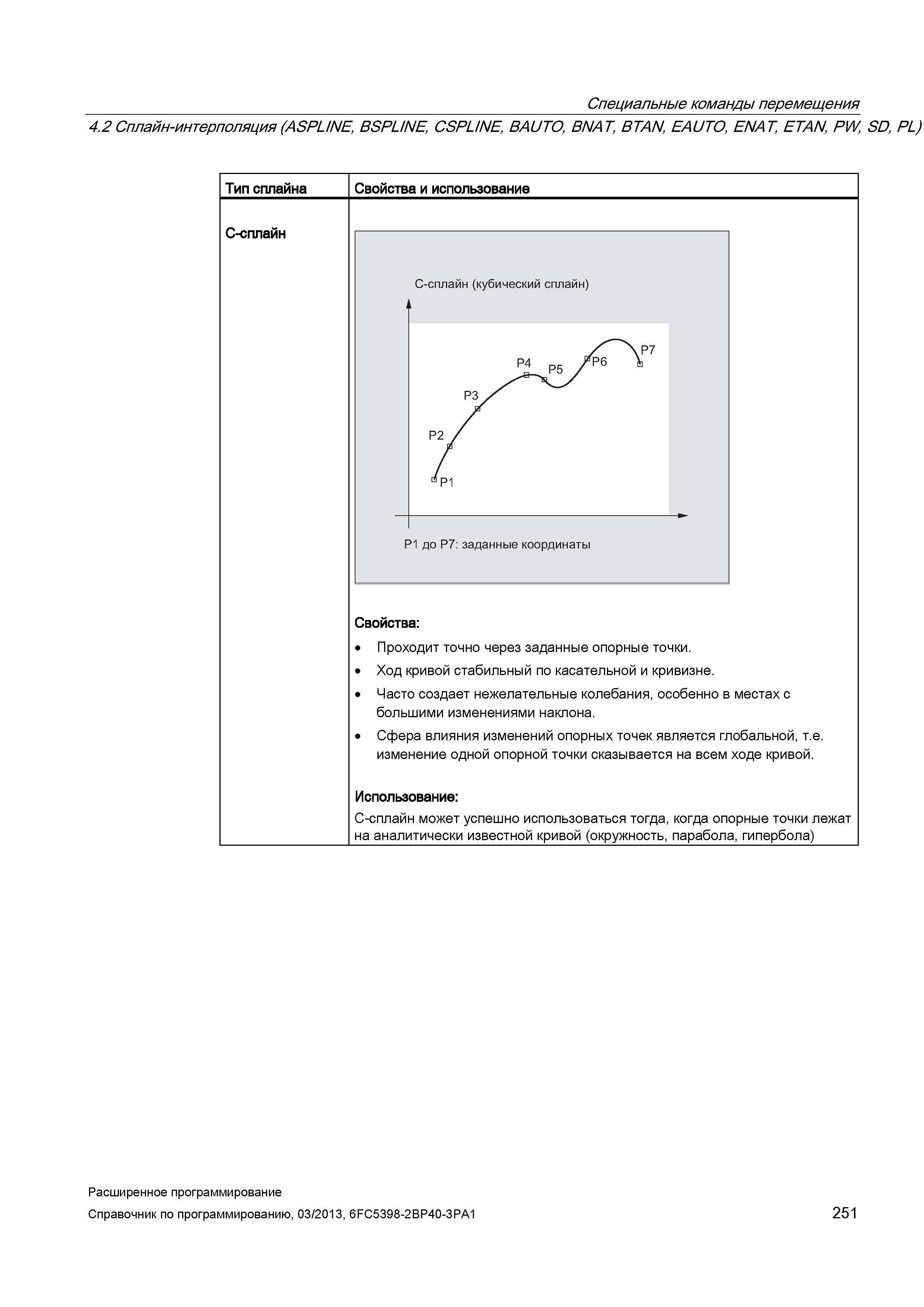

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPL/NE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Тип сплайна Свойства и использование C-сплайн Свойства: Проходит точно через заданные опорные точки. Ход кривой стабильный по касательной и кривизне. Часто создает нежелательные колебания, особенно в местах с большими изменениями наклона. Сфера влияния изменений опорных точек является глобальной, т.е. изменение одной опорной точки сказывается на всем ходе кривой. Использование: C-сплайн может успешно использоваться тогда, когда опорные точки лежат на аналитически известной кривой (окружность, парабола, гипербола) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 251
