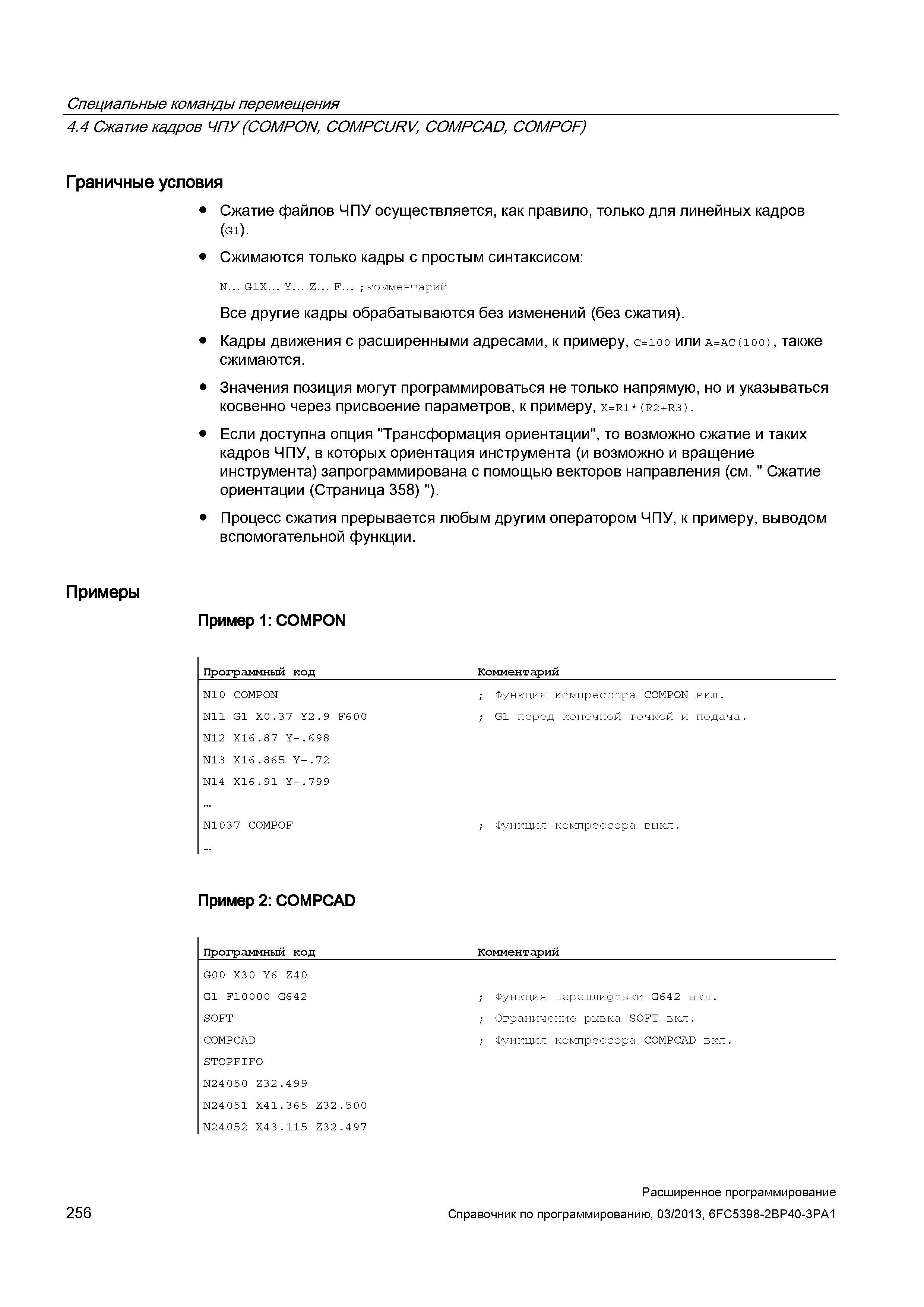

256 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.256

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 256 0256 Lab2u

Специальные команды перемещения 4.4 Сжатие кадров ЧПУ (COMPON , COMPCURV , COMPCAD, COMPOF) Граничные условия Сжатие файлов ЧПУ осуществляется, как правило, только для линейных кадров (G1). Сжимаются только кадры с простым синтаксисом: N... G1X... Y... Z... F... /комментарий Все другие кадры обрабатываются без изменений (без сжатия). Кадры движения с расширенными адресами, к примеру, 0=100 или a=ac(i00) , также сжимаются. Значения позиция могут программироваться не только напрямую, но и указываться косвенно через присвоение параметров, к примеру, x=ri*(r2+r3) . Если доступна опция "Трансформация ориентации", то возможно сжатие и таких кадров ЧПУ, в которых ориентация инструмента (и возможно и вращение инструмента) запрограммирована с помощью векторов направления (см. " Сжатие ориентации (Страница 358) "). Процесс сжатия прерывается любым другим оператором ЧПУ, к примеру, выводом вспомогательной функции. Примеры Пример 1: COMPON Программный код Комментарий N10 COMPON N11 G1 X0.37 Y2.9 F600 N12 X16.87 Y-.6 98 N13 X16.865 Y-.72 N14 X16.91 Y-.799 N1037 COMPOF ; Функция компрессора COMPON вкл. ; G1 перед конечной точкой и подача. ; Функция компрессора выкл. Пример 2: COMPCAD Программный код Комментарий G0 0 X30 Y6 Z4 0 G1 F10 0 0 0 G642 SOFT COMPCAD STOPFIFO N24050 Z32.499 N24051 X41.365 Z32.500 N24052 X43.115 Z32.497 Функция перешлифовки G642 вкл. Ограничение рывка SOFT вкл. Функция компрессора COMPCAD вкл. 256 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
