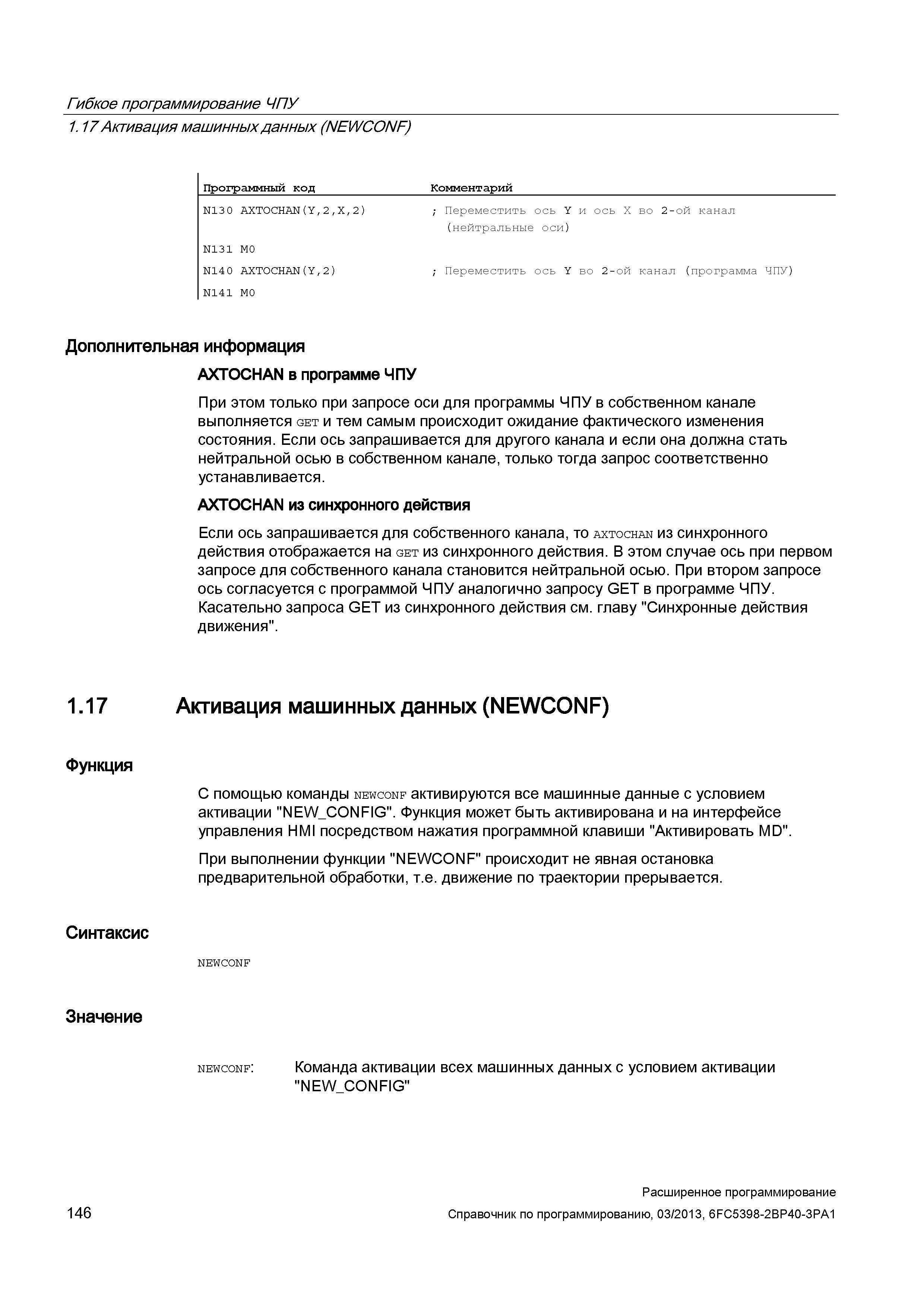

146 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.146

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 146 0146 Lab2u

Гибкое программирование ЧПУ 1.17 Активация машинных данных (NEWCONF) Программный код Комментарий N130 AXTOCHAN(Y,2,X,2) ; Переместить ось Y и ось Х во 2-ой канал (нейтральные оси) N131 M0 N140 AXTOCHAN(Y,2) ; Переместить ось Y во 2-ой канал (программа ЧПУ) N141 M0 Дополнительная информация AXTOCHAN в программе ЧПУ При этом только при запросе оси для программы ЧПУ в собственном канале выполняется get и тем самым происходит ожидание фактического изменения состояния. Если ось запрашивается для другого канала и если она должна стать нейтральной осью в собственном канале, только тогда запрос соответственно устанавливается. AXTOCHAN из синхронного действия Если ось запрашивается для собственного канала, то axtochan из синхронного действия отображается на get из синхронного действия. В этом случае ось при первом запросе для собственного канала становится нейтральной осью. При втором запросе ось согласуется с программой ЧПУ аналогично запросу GET в программе ЧПУ. Касательно запроса GET из синхронного действия см. главу "Синхронные действия движения". 1.17 Активация машинных данных (NEWCONF) Функция С помощью команды newconf активируются все машинные данные с условием активации "NEW_CONFIG". Функция может быть активирована и на интерфейсе управления HMI посредством нажатия программной клавиши "Активировать MD". При выполнении функции "NEWCONF" происходит не явная остановка предварительной обработки, т.е. движение по траектории прерывается. Синтаксис NEWCONF Значение newconf: Команда активации всех машинных данных с условием активации "NEW_CONFIG" 146 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
