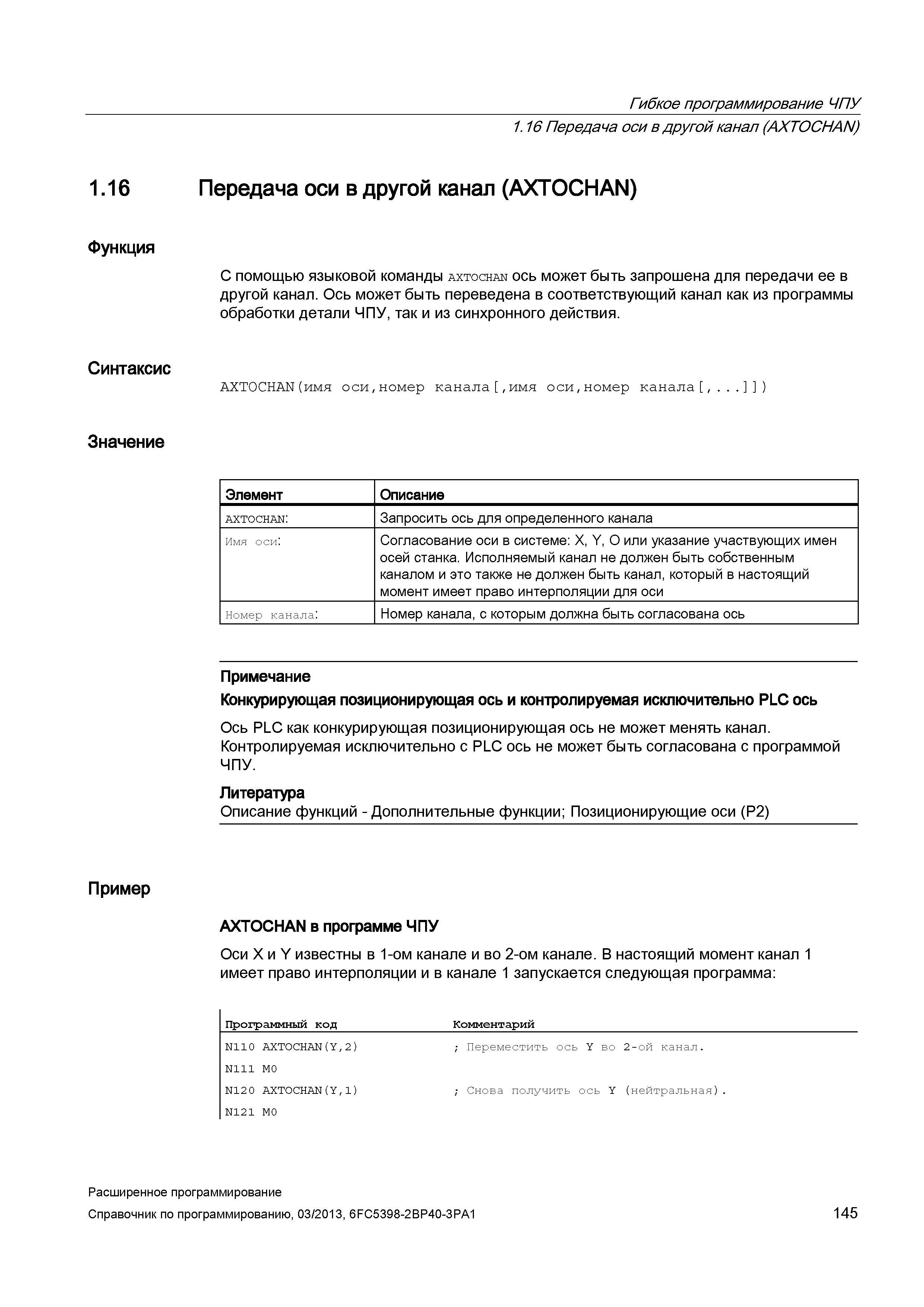

Гибкое программирование ЧПУ 1.16 Передача оси в другой канал (AXTOCHAN) 1.16 Передача оси в другой канал (AXTOCHAN) Функция С помощью языковой команды axtochan ось может быть запрошена для передачи ее в другой канал. Ось может быть переведена в соответствующий канал как из программы обработки детали ЧПУ, так и из синхронного действия. Синтаксис АХТОСНАЩимя оси, номер канала , имя оси, номер канала ,... ) Значение Элемент Описание AXTOCHAN: Запросить ось для определенного канала Имя оси: Согласование оси в системе: X, Y, O или указание участвующих имен осей станка. Исполняемый канал не должен быть собственным каналом и это также не должен быть канал, который в настоящий момент имеет право интерполяции для оси Номер канала: Номер канала, с которым должна быть согласована ось Примечание Конкурирующая позиционирующая ось и контролируемая исключительно PLC ось Ось PLC как конкурирующая позиционирующая ось не может менять канал. Контролируемая исключительно с PLC ось не может быть согласована с программой ЧПУ. Литература Описание функций - Дополнительные функции; Позиционирующие оси (P2) Пример AXTOCHAN в программе ЧПУ Оси X и Y известны в 1-ом канале и во 2-ом канале. В настоящий момент канал 1 имеет право интерполяции и в канале 1 запускается следующая программа: Программный код Комментарий N110 AXT0CHAN(Y 2) ; Переместить ось Y во 2-ой канал. N111 M0 N12 0 AXT0CHAN(Y 1) ; Снова получить ось Y (нейтральная). N121 M0 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 145
