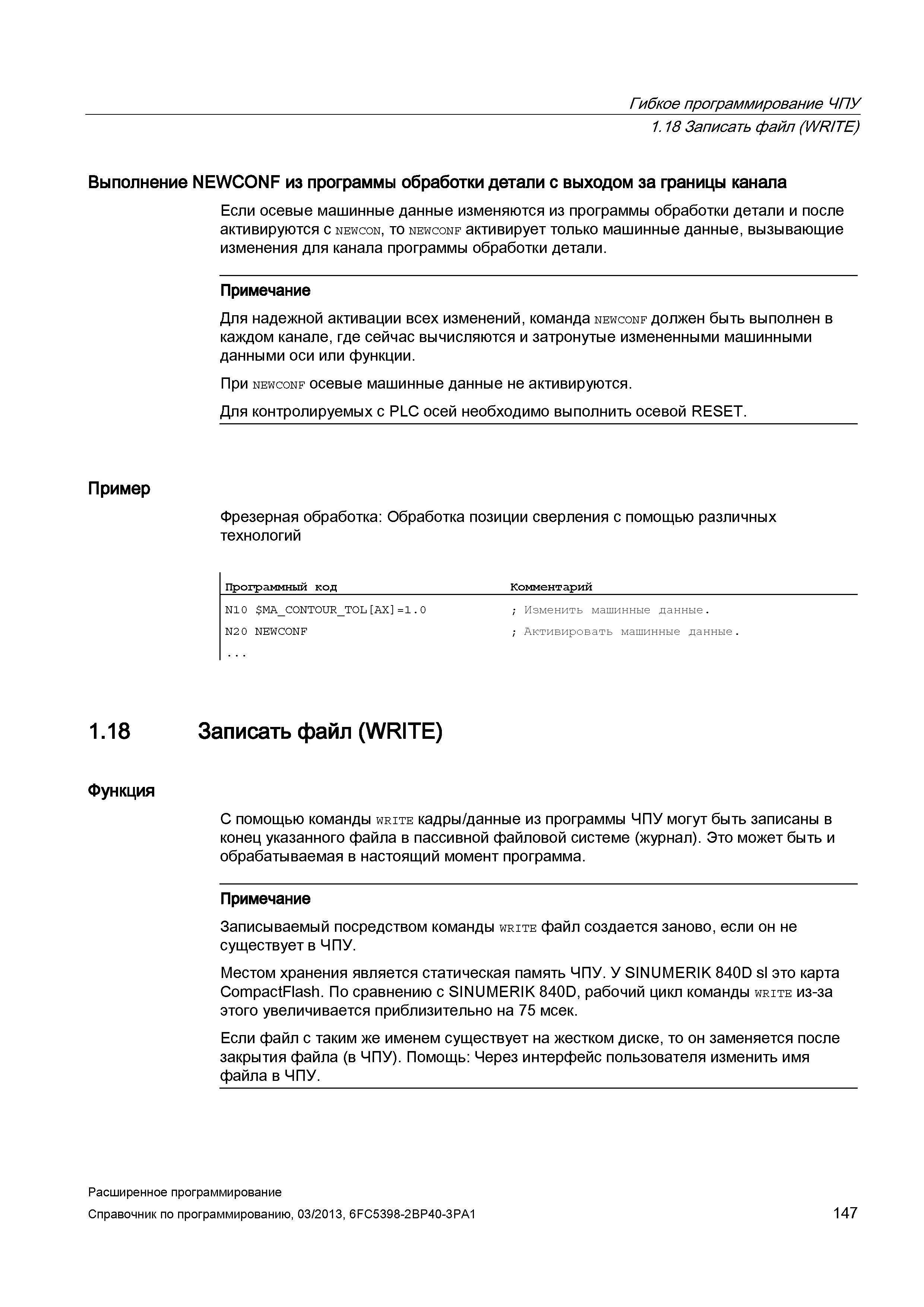

Гибкое программирование ЧПУ 1.18 Записать файл (WRITE) Выполнение NEWCONF из программы обработки детали с выходом за границы канала Если осевые машинные данные изменяются из программы обработки детали и после активируются с newcon, то newconf активирует только машинные данные, вызывающие изменения для канала программы обработки детали. Примечание Для надежной активации всех изменений, команда newconf должен быть выполнен в каждом канале, где сейчас вычисляются и затронутые измененными машинными данными оси или функции. При newconf осевые машинные данные не активируются. Для контролируемых с PLC осей необходимо выполнить осевой RESET. Пример Фрезерная обработка: Обработка позиции сверления с помощью различных технологий Программный код Комментарий N10 MA_C0NT0UR_T0L AX =1.0 N2 0 NEWCONF ; Изменить машинные данные. ; Активировать машинные данные. 1.18 Записать файл (WRITE) Функция С помощью команды write кадры/данные из программы ЧПУ могут быть записаны в конец указанного файла в пассивной файловой системе (журнал). Это может быть и обрабатываемая в настоящий момент программа. Примечание Записываемый посредством команды write файл создается заново, если он не существует в ЧПУ. Местом хранения является статическая память ЧПУ. У SINUMERIK 840D sl это карта CompactFlash. По сравнению с SINUMERIK 840D, рабочий цикл команды write из-за этого увеличивается приблизительно на 75 мсек. Если файл с таким же именем существует на жестком диске, то он заменяется после закрытия файла (в ЧПУ). Помощь: Через интерфейс пользователя изменить имя файла в ЧПУ. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 147
