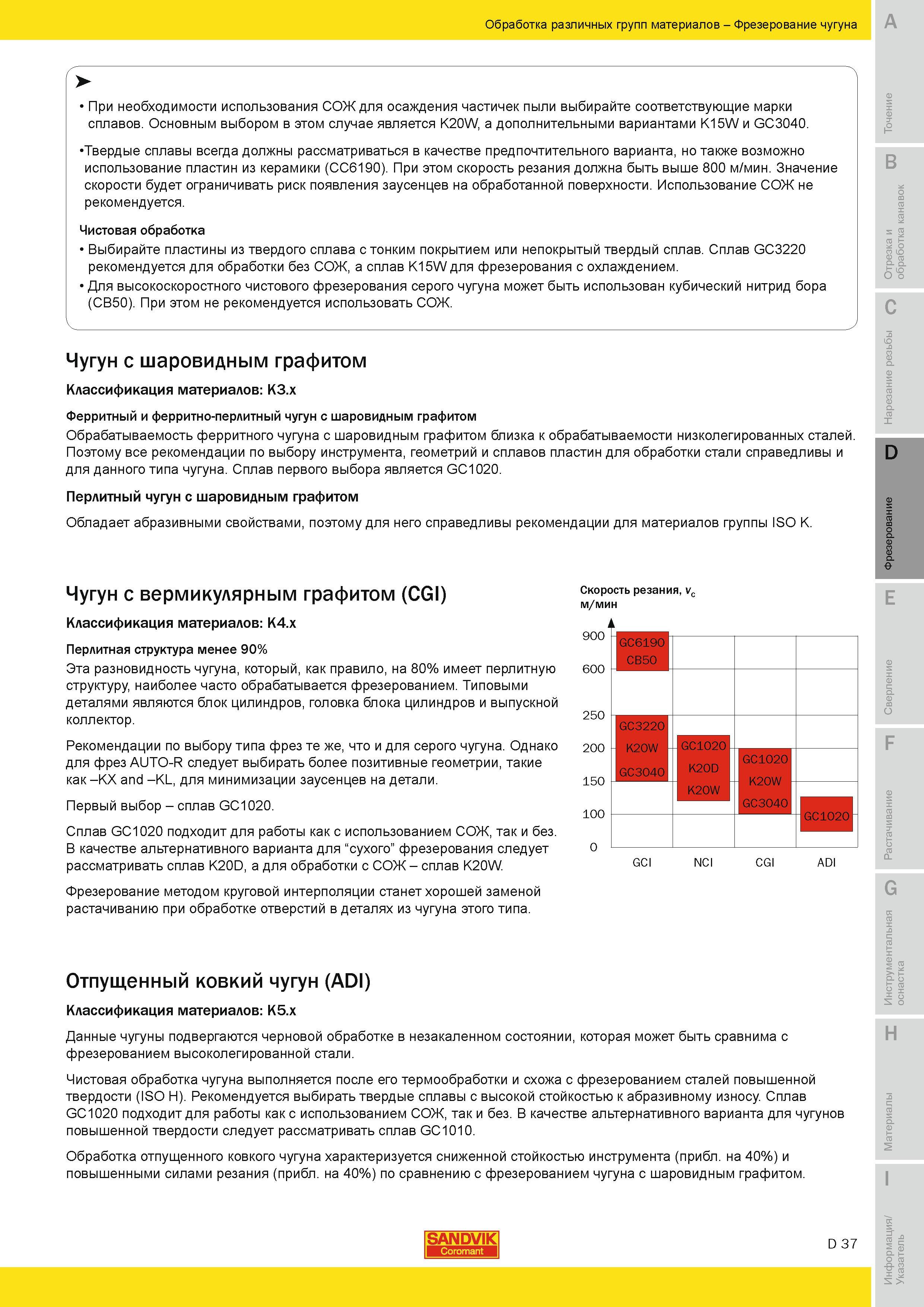

Твердые сплавы всегда должны рассматриваться в качестве предпочтительного варианта но возможно использование пластин из керамики CC6190 При этом ск

Твердые сплавы всегда должны рассматриваться в качестве предпочтительного варианта но возможно использование пластин из керамики CC6190 При этом скорость резания должна быть выше 800 м/мин. Значение скорости будет ограничивать риск появления заусенцев на обработанной поверхности. Использование СОЖ не рекомендуется. Чистовая обработка Выбирайте пластины из твердого сплава с тонким покрытием или непокрытый твердый сплав. Сплав GC3220 рекомендуется для обработки без СОЖ а сплав K15W для фрезерования с охлаждением. Для высокоскоростного чистового фрезерования серого чугуна может быть использован кубический нитрид бора (CB50). При этом не рекомендуется использовать СОЖ. B и А C Чугун с шаровидным графитом Классификация материалов K3.x Ферритный и ферритно-перлитный чугун с шаровидным графитом Обрабатываемость ферритного чугуна с шаровидным графитом близка к обрабатываемости низколегированных сталей. Поэтому все рекомендации по выбору инструмента геометрий и сплавов пластин для обработки стали справедливы и для данного типа чугуна. Сплав первого выбора является GC1020. Перлитный чугун с шаровидным графитом Обладает абразивными свойствами поэтому для него справедливы рекомендации для материалов группы ISO K. D Чугун с вермикулярным графитом (CGI) Классификация материалов K4.x Перлитная структура менее 90% Эта разновидность чугуна который как правило на 80% имеет перлитную структуру наиболее часто обрабатывается фрезерованием. Типовыми деталями являются блок цилиндров головка блока цилиндров и выпускной коллектор. Рекомендации по выбору типа фрез те же что и для серого чугуна. Однако для фрез AUTO-R следует выбирать более позитивные геометрии такие как -KX and -KL для минимизации заусенцев на детали. Первый выбор - сплав GC1020. Сплав GC1020 подходит для работы как с использованием СОЖ так и без. В качестве альтернативного варианта для сухого фрезерования следует рассматривать сплав K20D а для обработки с СОЖ - сплав K20W. Фрезерование методом круговой интерполяции станет хорошей заменой растачиванию при обработке отверстий в деталях из чугуна этого типа. Скорость резания vc м/мин GCI NCI CGI ADI E F G Отпущенный ковкий чугун (ADI) Классификация материалов K5.x Данные чугуны подвергаются черновой обработке в незакаленном состоянии которая может быть сравнима с фрезерованием высоколегированной стали. Чистовая обработка чугуна выполняется после его термообработки и схожа с фрезерованием сталей повышенной твердости (ISO H). Рекомендуется выбирать твердые сплавы с высокой стойкостью к абразивному износу. Сплав GC1020 подходит для работы как с использованием СОЖ так и без. В качестве альтернативного варианта для чугунов повышенной твердости следует рассматривать сплав GC1010. Обработка отпущенного ковкого чугуна характеризуется сниженной стойкостью инструмента (прибл. на 40%) и повышенными силами резания (прибл. на 40%) по сравнению с фрезерованием чугуна с шаровидным графитом. H SANDVIK D 37 о .5 S Обработка различных групп материалов Фрезерование чугуна При необходимости использования СОЖ для осаждения частичек пыли выбирайте соответствующие марки сплавов. Основным выбором в этом случае является K20W а дополнительными вариантами K15W и GC3040.
