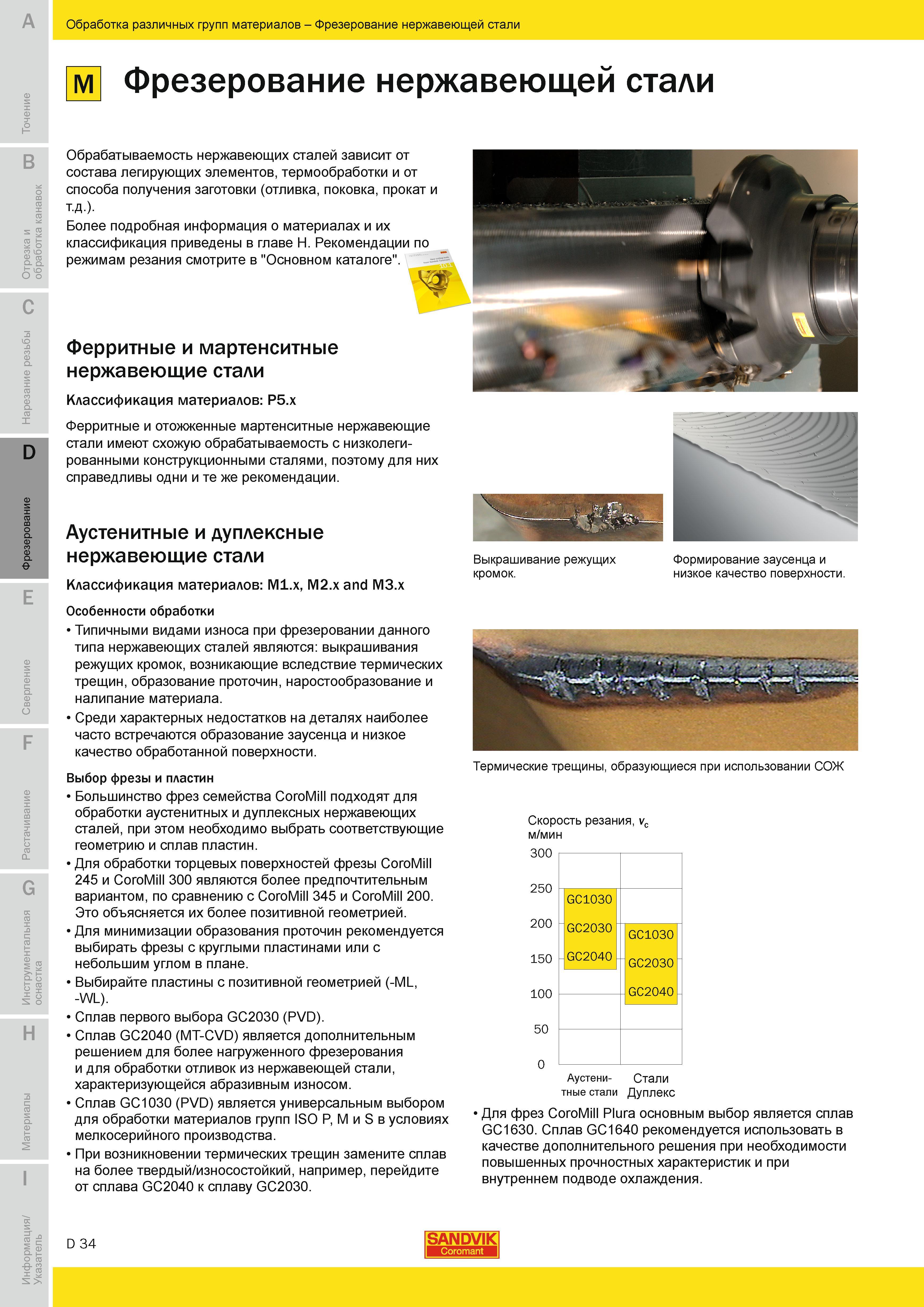

Обрабатываемость нержавеющих сталей зависит от состава легирующих элементов термообработки и от способа получения заготовки отливка поковка прокат

Обрабатываемость нержавеющих сталей зависит от состава легирующих элементов термообработки и от способа получения заготовки отливка поковка прокат Ферритные и отожженные мартенситные нержавеющие стали имеют схожую обрабатываемость с низколегированными конструкционными сталями поэтому для них справедливы одни и те же рекомендации. Аустенитные и дуплексные нержавеющие стали Классификация материалов M1.x M2.x and M3.x Особенности обработки Типичными видами износа при фрезеровании данного типа нержавеющих сталей являются выкрашивания режущих кромок возникающие вследствие термических трещин образование проточин наростообразование и налипание материала. Среди характерных недостатков на деталях наиболее часто встречаются образование заусенца и низкое качество обработанной поверхности. Выбор фрезы и пластин Большинство фрез семейства CoroMill подходят для обработки аустенитных и дуплексных нержавеющих сталей при этом необходимо выбрать соответствующие геометрию и сплав пластин. Для обработки торцевых поверхностей фрезы CoroMill 245 и CoroMill 300 являются более предпочтительным вариантом по сравнению с CoroMill 345 и CoroMill 200. Это объясняется их более позитивной геометрией. Для минимизации образования проточин рекомендуется выбирать фрезы с круглыми пластинами или с небольшим углом в плане. Выбирайте пластины с позитивной геометрией (-ML -WL). Сплав первого выбора GC2030 (PVD). Сплав GC2040 (MT-CVD) является дополнительным решением для более нагруженного фрезерования и для обработки отливок из нержавеющей стали характеризующейся абразивным износом. Сплав GC1030 (PVD) является универсальным выбором для обработки материалов групп ISO P M и S в условиях мелкосерийного производства. При возникновении термических трещин замените сплав на более твердый износостойкий например перейдите от сплава GC2040 к сплаву GC2030. Выкрашивание режущих кромок. Формирование заусенца и низкое качество поверхности. Термические трещины образующиеся при использовании СОЖ Скорость резания vc м/мин 300 GC1030 GC2030 -GC2040 - GC1030 GC2030 GC2040 250 200 150 100 50 0 Аустени- Стали тные стали Дуплекс Для фрез CoroMill Plura основным выбор является сплав GC1630. Сплав GC1640 рекомендуется использовать в качестве дополнительного решения при необходимости повышенных прочностных характеристик и при внутреннем подводе охлаждения. D 34 SANDVIK Coromant Обработка различных групп материалов Фрезерование нержавеющей стали Фрезерование нержавеющей стали Более подробная информация о материалах и их классификация приведены в главе H. Рекомендации по режимам резания смотрите в "Основном каталоге". Ферритные и мартенситные нержавеющие стали Классификация материалов P5.x
